Крышка (2) — HITACHI HU230-A

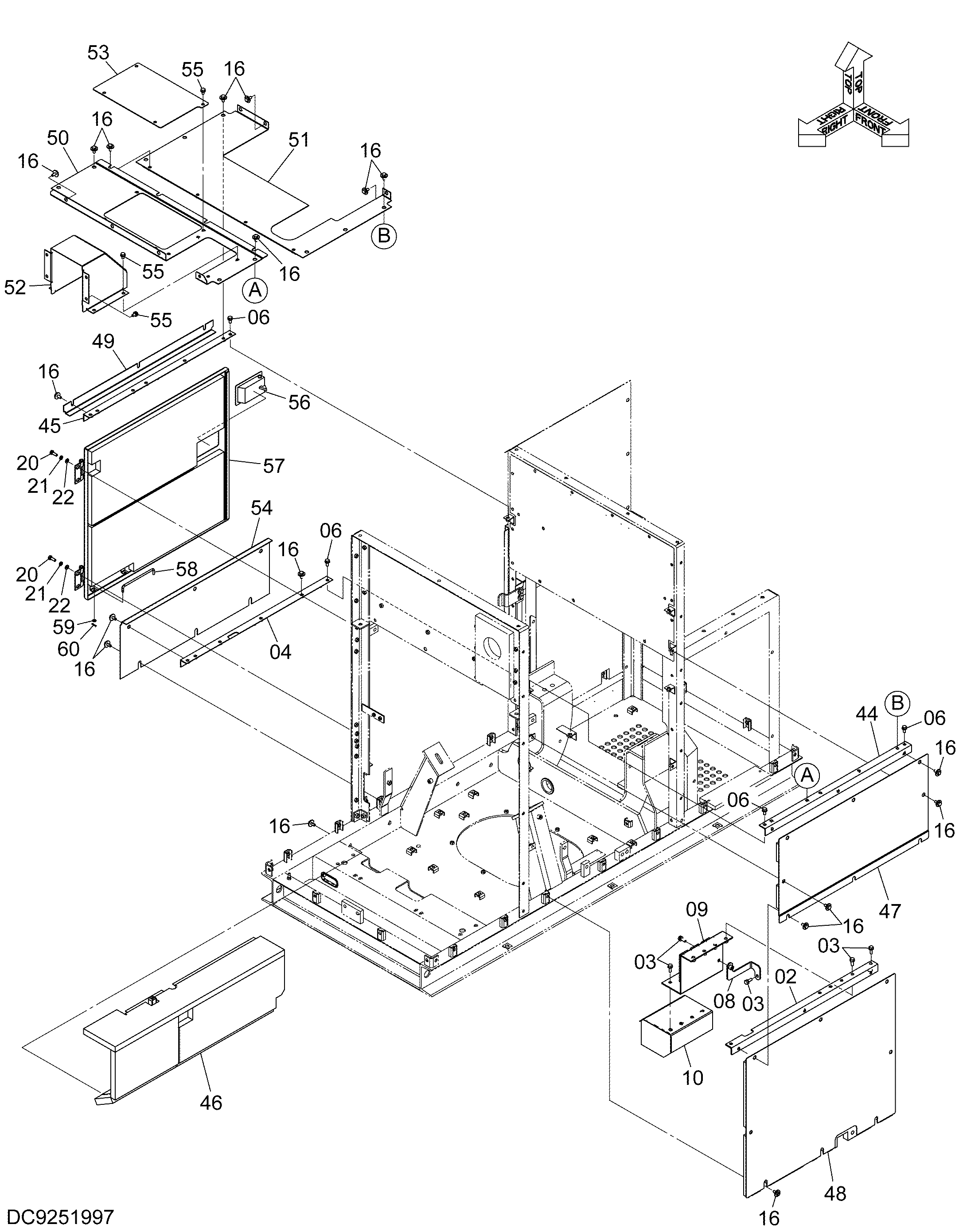

Заводская схема «Крышка (2)» для HITACHI HU230-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 8121977 | Опора | 1 |
| 03 | J271030 | Болт с шайбой | 12 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 8099886 | Опора | 1 |
| 06 | J271025 | Болт с шайбой | 6 |
| 06A | J901025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 08 | 8121976 | Кронштейн | 1 |
| 09 | 8121026 | Кронштейн | 1 |
| 10 | 8121025 | Кронштейн | 1 |
| 16 | J281025 | Болт с шайбой | 52 |
| 16A | J901025 | Болт | 1 |
| 16B | 4486055 | Шайба | 1 |
| 20 | J901030 | Болт | 4 |
| 21 | A590910 | Пружинная шайба | 4 |
| 22 | A590110 | Плоская шайба | 4 |
| 44 | 8101856 | Опора | 1 |
| 45 | 8101896 | Опора | 1 |
| 46 | 7049120 | Крышка | 1 |
| 47 | 8101855 | Крышка | 1 |
| 48 | 7049118 | Крышка | 1 |
| 49 | 3106152 | Крышка | 1 |
| 50 | 7049122 | Крышка | 1 |
| 51 | 7049123 | Крышка | 1 |
| 52 | 2052745 | Крышка | 1 |
| 53 | 4641736 | Крышка | 1 |
| 54 | 3106067 | Крышка | 1 |
| 55 | J271020 | Болт с шайбой | 12 |
| 55A | J901020 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
| 56 | 4409396 | Гидроцилиндр. блокировка | 1 |
| 57 | 7049121 | Дверь | 1 |
| 58 | 4341788 | Стойка | 1 |
| 59 | A590108 | Плоская шайба | 1 |
| 60 | 4022697 | Стопорный палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HU230-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
