Фильтр трубопроводы — HITACHI HU230-A

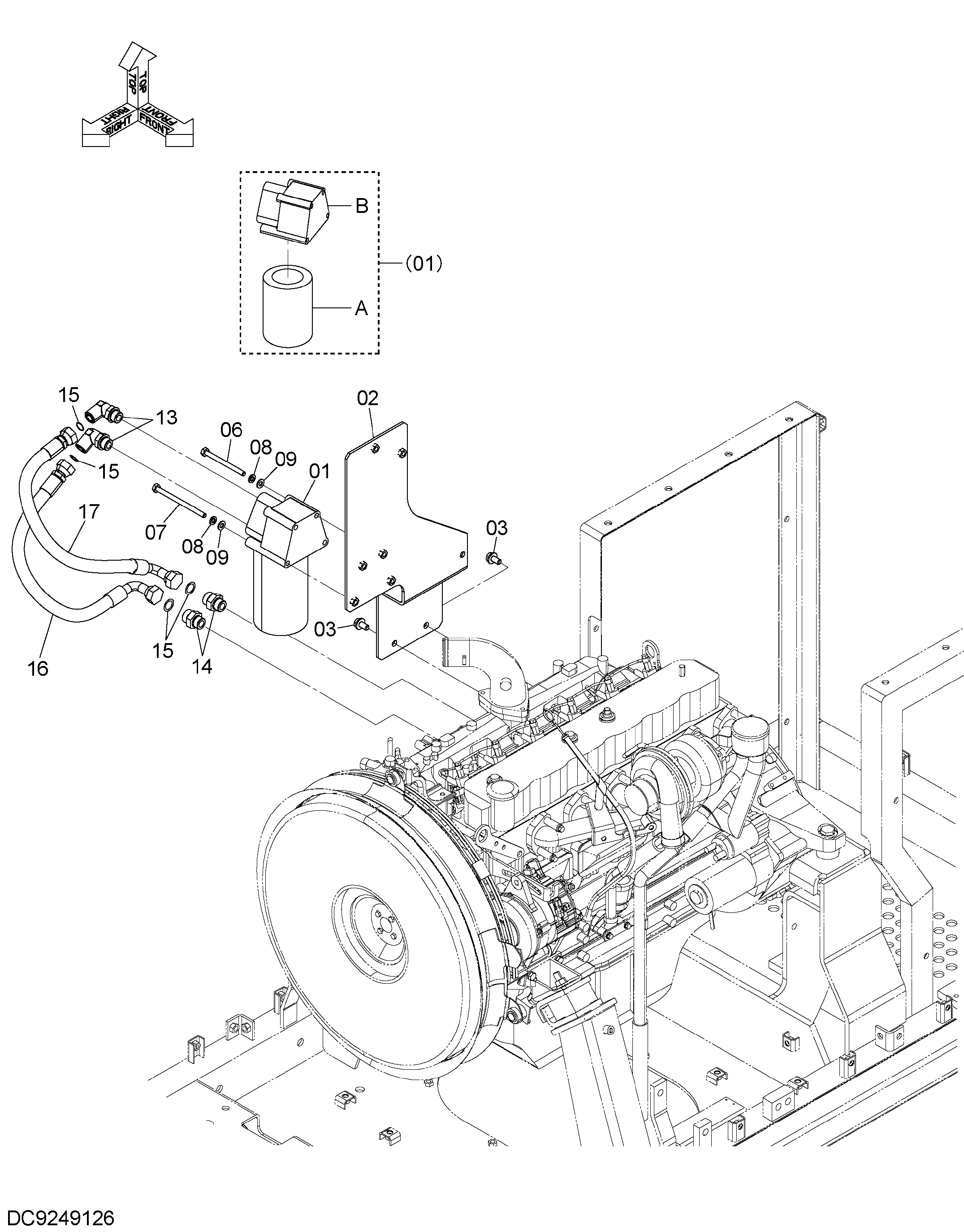

Заводская схема «Фильтр трубопроводы» для HITACHI HU230-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4485262 | Масляный фильтр | 1 |
| 01A | 4658521 | Масляный фильтр | 1 |
| 02 | 7048109 | Кронштейн | 1 |
| 03 | J271225 | Болт с шайбой | 2 |
| 03A | J901225 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 06 | J901004 | Болт | 2 |
| 07 | J901010 | Болт | 2 |
| 08 | A590910 | Пружинная шайба | 4 |
| 09 | A590110 | Плоская шайба | 4 |
| 13 | 4473870 | Угловой штуцер | 2 |
| 13A | 4153103 | Уплотнительное кольцо | 1 |
| 14 | 4473871 | Адаптер | 2 |
| 14A | 4153103 | Уплотнительное кольцо | 1 |
| 15 | 4430912 | Уплотнительное кольцо | 4 |
| 16 | 9251252 | Шланг в сборе | 1 |
| 16A | 4637765 | Шланг масляный | 1 |
| 16B | 4446406 | Защитный кожух | 1 |
| 17 | 9251253 | Шланг в сборе | 1 |
| 17A | 4637766 | Шланг масляный | 1 |
| 17B | 4446406 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HU230-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
