Обратные трубопроводы (2) — HITACHI HU230-A

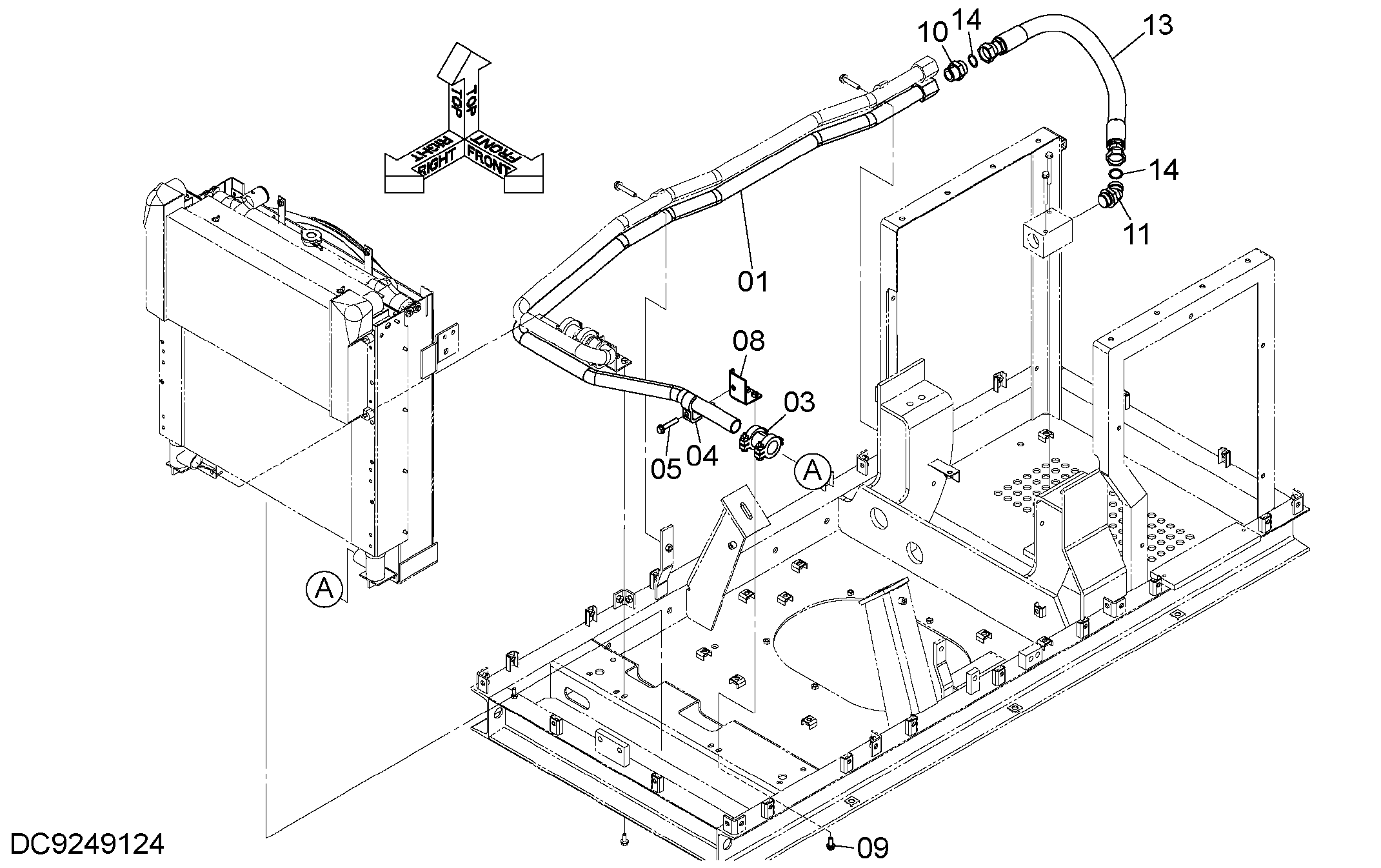

Заводская схема «Обратные трубопроводы (2)» для HITACHI HU230-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7048108 | Обратная трубка | 1 |
| 03 | 4712341 | Муфта трубка | 1 |
| 04 | 4053698 | Хомут трубки | 1 |
| 05 | J271270 | Болт с шайбой | 1 |
| 05A | J901270 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 08 | 8086057 | Кронштейн | 1 |
| 09 | J271030 | Болт с шайбой | 2 |
| 09A | J901030 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | 4318136 | Адаптер | 1 |
| 11 | A853200 | Угловой штуцер | 1 |
| 11A | 970860 | Уплотнительное кольцо | 1 |
| 13 | 4624831 | Шланг | 1 |
| 14 | 4187329 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HU230-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
