Дополнительный. шестерня насос трубопроводы — HITACHI HU230-A

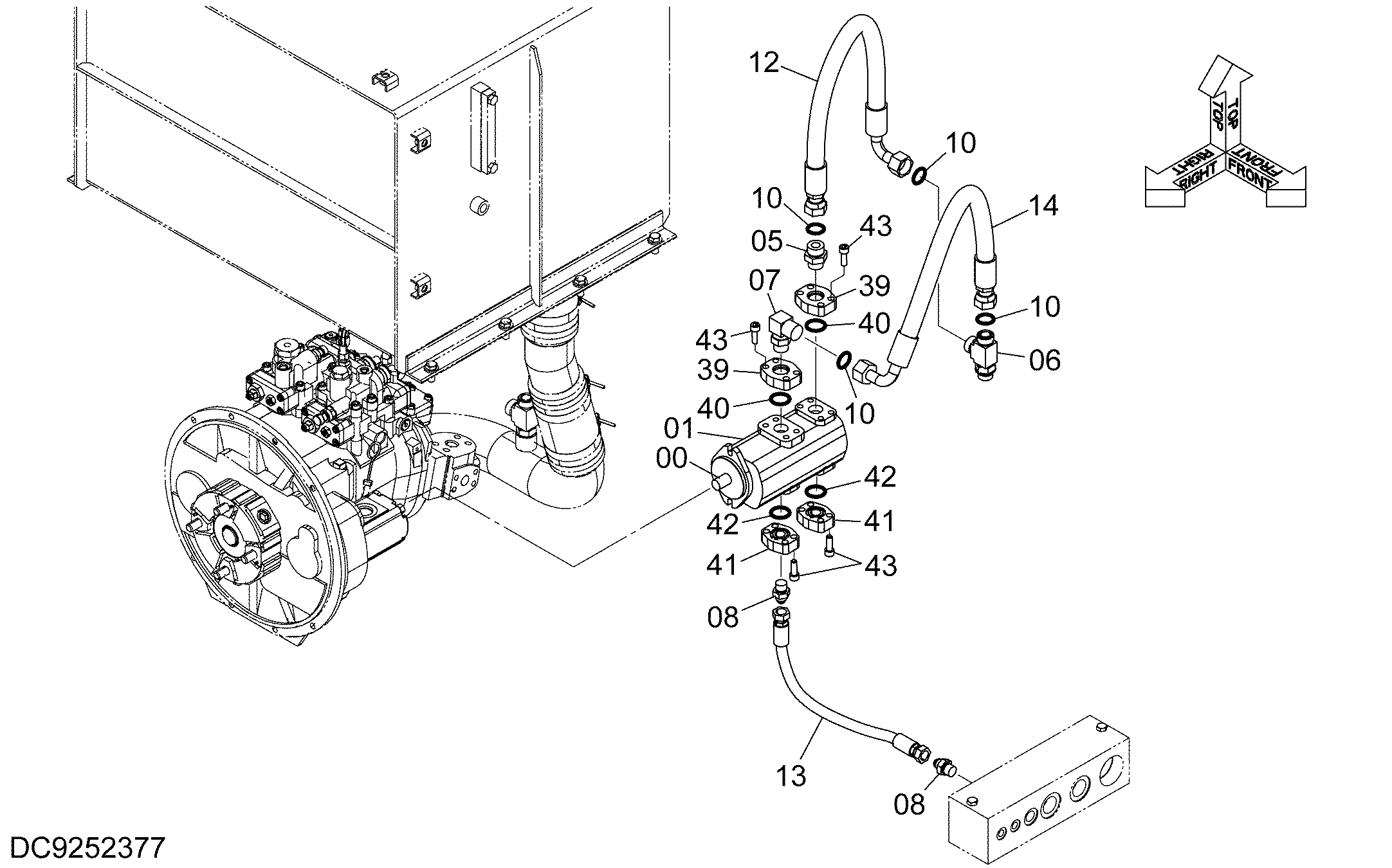

Заводская схема «Дополнительный. шестерня насос трубопроводы» для HITACHI HU230-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3085118 | Вал шестерня | 1 |
| 01 | 4415604 | Шестерённый насос | 1 |
| 05 | A853166 | Адаптер | 1 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | A853466 | Тройник | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | A853366 | Угловой штуцер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | A852144 | Адаптер | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4187308 | Уплотнительное кольцо | 4 |
| 12 | 4639679 | Шланг | 1 |
| 13 | 4639682 | Шланг | 1 |
| 14 | 4639673 | Шланг | 1 |
| 39 | 3093166 | Фланец | 2 |
| 40 | A811040 | Уплотнительное кольцо | 2 |
| 41 | 3089427 | Фланец | 2 |
| 42 | A811030 | Уплотнительное кольцо | 2 |
| 43 | J781030 | Болт с внутренним шестигранником | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HU230-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
