Крышка (3) — HITACHI HU230-A

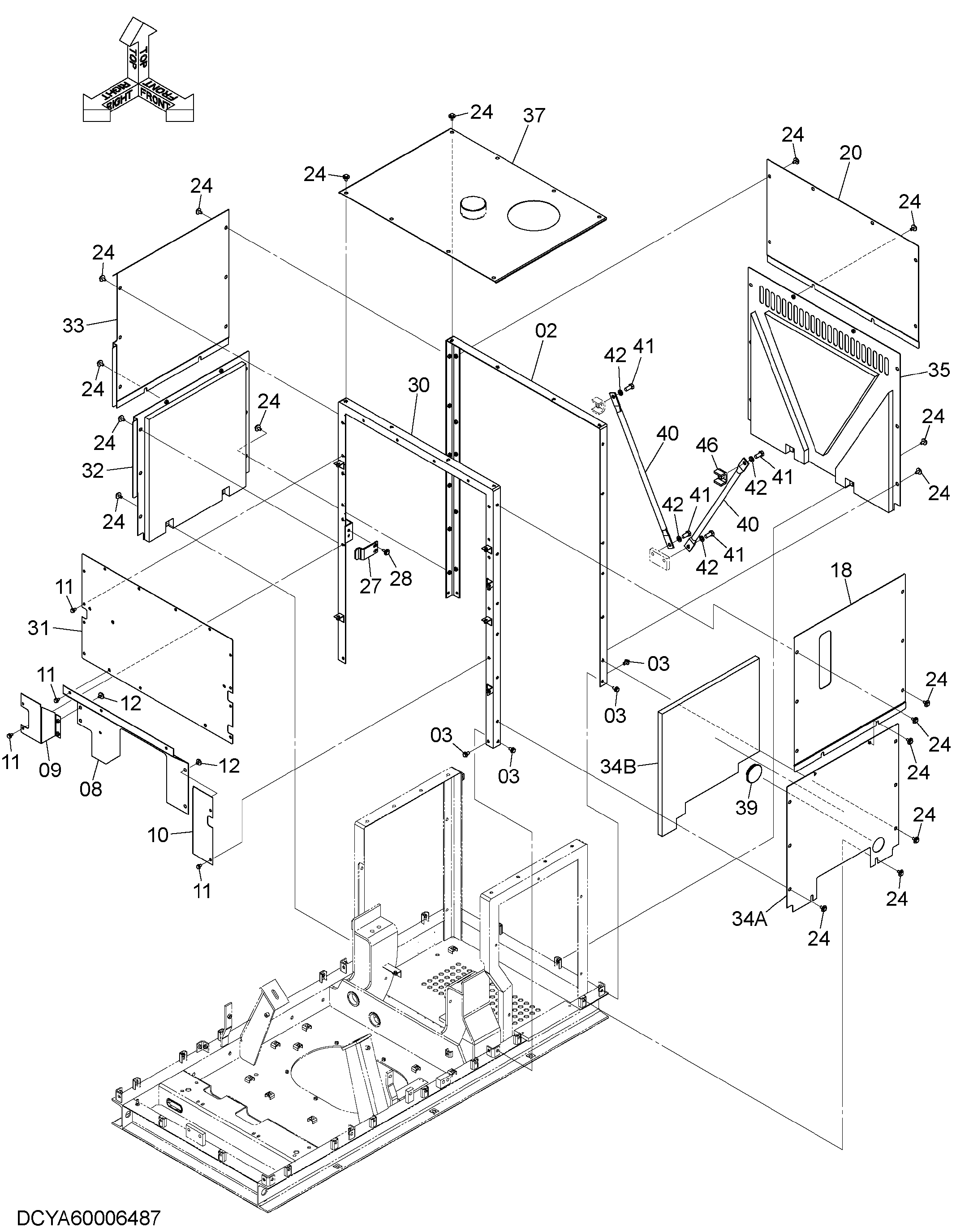

Заводская схема «Крышка (3)» для HITACHI HU230-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 7048102 | Опора | 1 |
| 03 | J271225 | Болт с шайбой | 8 |
| 03A | J901225 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 08 | 7048103 | Крышка | 1 |
| 09 | 8099888 | Крышка | 1 |
| 10 | 8099887 | Крышка | 1 |
| 11 | J271020 | Болт с шайбой | 19 |
| 11A | J901020 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | J281020 | Болт с шайбой | 4 |
| 12A | J901020 | Болт | 1 |
| 12B | 4486055 | Шайба | 1 |
| 18 | 3104420 | Крышка | 1 |
| 20 | 2052294 | Крышка | 1 |
| 24 | J281025 | Болт с шайбой | 56 |
| 24A | J901025 | Болт | 1 |
| 24B | 4486055 | Шайба | 1 |
| 27 | 4637514 | Ограничитель | 1 |
| 28 | J281030 | Болт с шайбой | 2 |
| 28A | J901030 | Болт | 1 |
| 28B | 4486055 | Шайба | 1 |
| 30 | 7049164 | Опора | 1 |
| 31 | 7049124 | Крышка | 1 |
| 32 | 7049126 | Крышка | 1 |
| 33 | 2052758 | Крышка | 1 |
| 34 | YA60006464 | Крышка | 1 |
| 34A | YA40006229 | Крышка | 1 |
| 34B | YA00009200 | Резиновая прокладка | 1 |
| 35 | 8121869 | Крышка | 1 |
| 37 | 7049284 | Крышка | 1 |
| 39 | 4338859 | Резиновая втулка | 1 |
| 40 | 4714248 | Стойка | 2 |
| 41 | J921635 | Болт | 4 |
| 42 | A590916 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HU230-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
