Топливные трубопроводы — HITACHI HU230-A

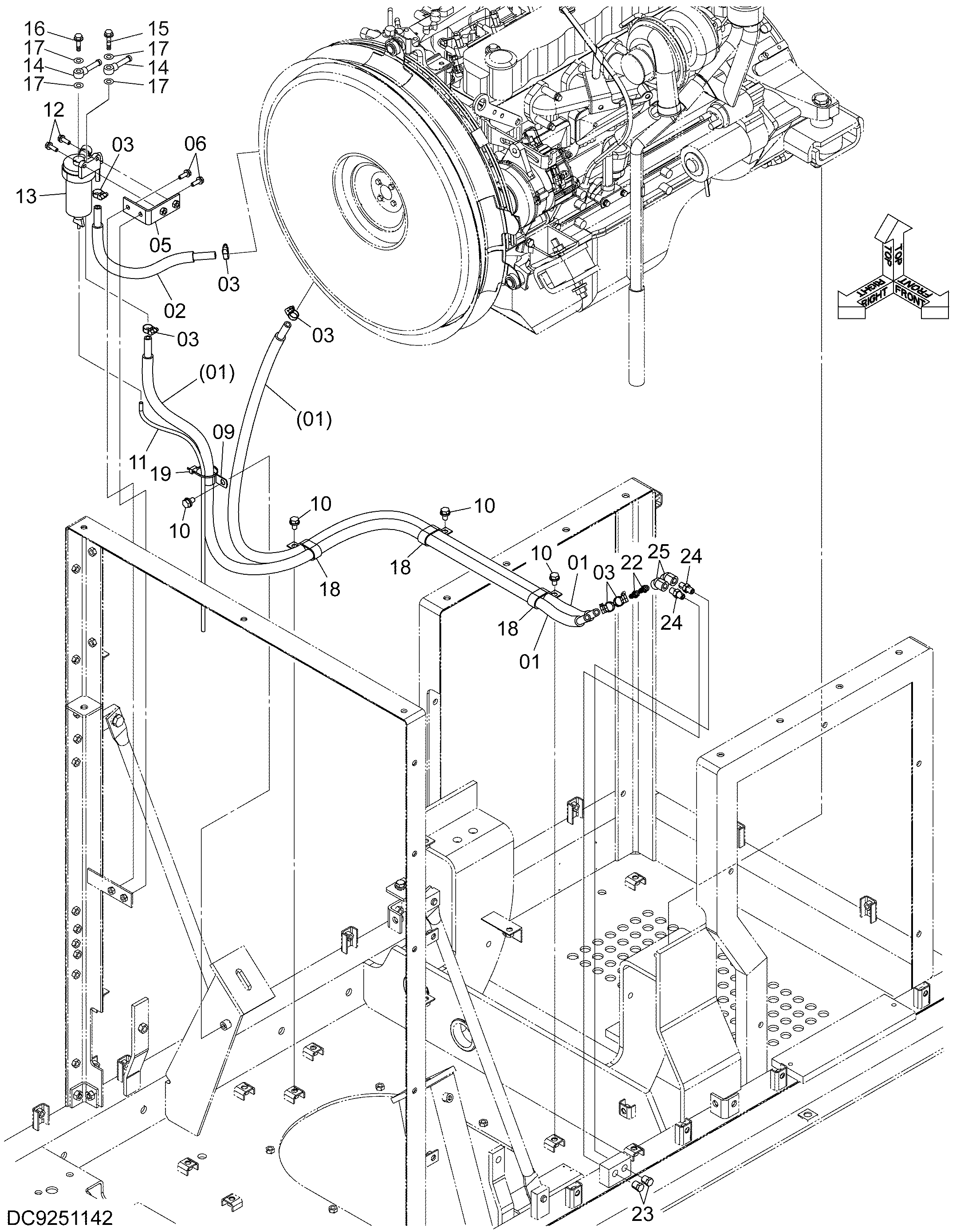

Заводская схема «Топливные трубопроводы» для HITACHI HU230-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9190994 | Топливный шланг | 2 |
| 01A | 4385003 | Топливный шланг | 1 |
| 01B | 4385004 | Трубка | 1 |
| 02 | 9251143 | Топливный шланг | 1 |
| 02A | 4637763 | Топливный шланг | 1 |
| 02B | 4637764 | Трубка | 1 |
| 03 | 4514700 | Зажим шланг | 6 |
| 05 | 9764080 | Кронштейн | 1 |
| 06 | J260825 | Болт с шайбой | 2 |
| 06A | J900825 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 09 | 4190277 | Зажим | 1 |
| 10 | J271020 | Болт с шайбой | 4 |
| 10A | J901020 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 4637762 | Виниловый шланг | 1 |
| 12 | J260825 | Болт с шайбой | 2 |
| 12A | J900825 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 13 | 4452161 | Сепаратор | 1 |
| 13A | 4621868 | Уплотнительное кольцо | 1 |
| 13B | 4621773 | Корпус | 1 |
| 14 | 4452162 | Трубка топливный | 2 |
| 15 | 4452163 | Болт проушина | 1 |
| 16 | 4452164 | Фильтр гаузе | 1 |
| 17 | 4452165 | Манжета | 4 |
| 18 | 4192034 | Зажим | 3 |
| 19 | 4055312 | Ленточный зажим | 1 |
| 22 | 4449362 | Адаптер | 2 |
| 23 | 447483 | Пробка | 2 |
| 24 | 94-1701 | Адаптер | 2 |
| 25 | 94-0600 | Угловой штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HU230-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
