Пилотные гидролинии (1) — HITACHI HU230-A

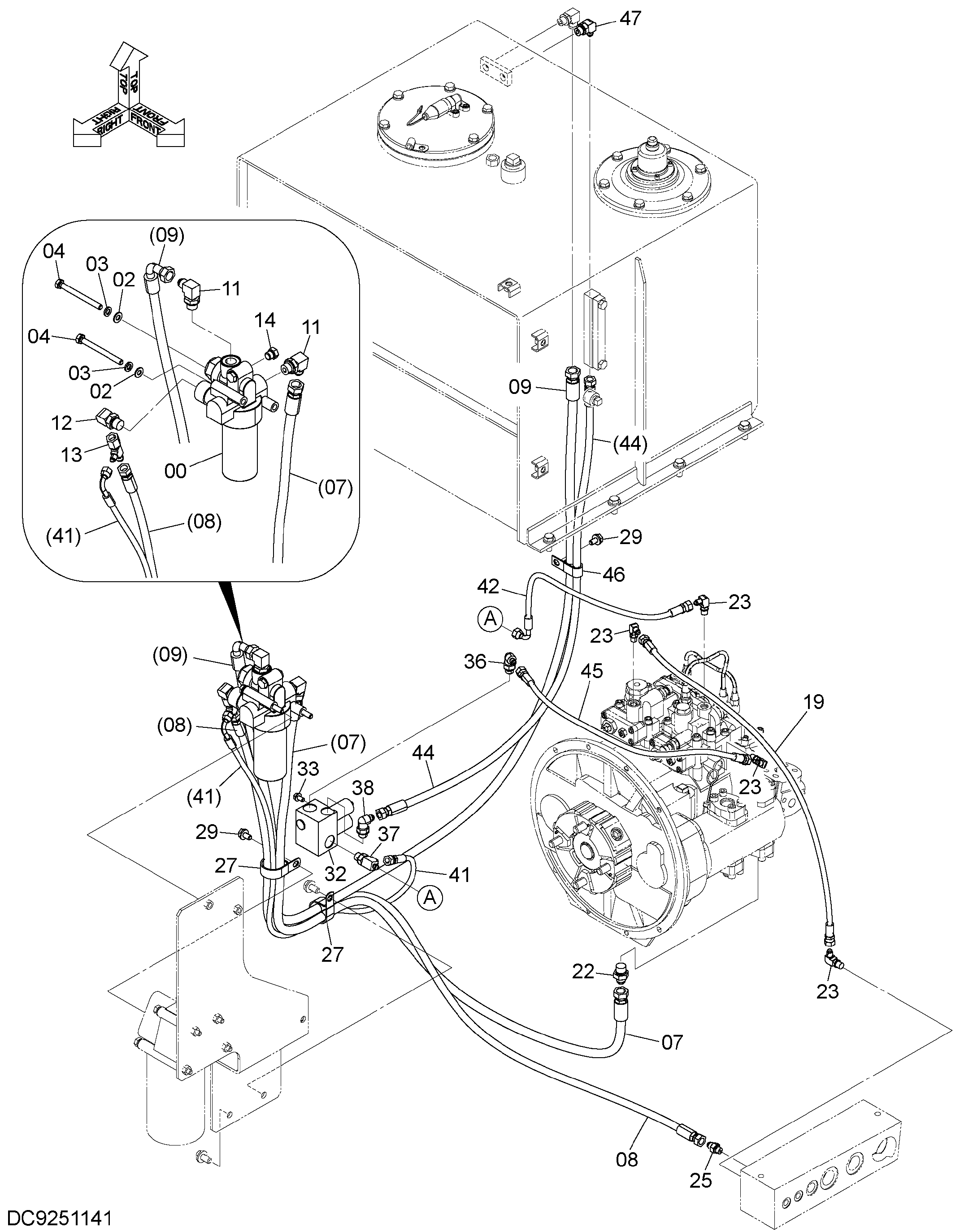

Заводская схема «Пилотные гидролинии (1)» для HITACHI HU230-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4611025 | Масляный фильтр | 1 |
| 02 | A590110 | Плоская шайба | 2 |
| 03 | A590910 | Пружинная шайба | 2 |
| 04 | J901002 | Болт | 2 |
| 07 | 4263949 | Нейлоновый шланг | 1 |
| 08 | 4235289 | Шланг | 1 |
| 09 | 4313444 | Шланг | 1 |
| 11 | A852344 | Угловой штуцер | 2 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | A852343 | Угловой штуцер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4425484 | Соединительный штуцер | 1 |
| 14 | A885002 | Пробка | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4605044 | Шланг | 1 |
| 22 | A852144 | Адаптер | 1 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | A852322 | Угловой штуцер | 4 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 25 | A852123 | Адаптер | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4193848 | Зажим | 2 |
| 29 | J271020 | Болт с шайбой | 2 |
| 29A | J901020 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 32 | 4325439 | Клапан блок | 1 |
| 33 | J260816 | Болт с шайбой | 2 |
| 33A | J900816 | Болт | 1 |
| 33B | A590108 | Плоская шайба | 1 |
| 36 | A852332 | Угловой штуцер | 1 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | A852432 | Тройник | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | A852333 | Угловой штуцер | 1 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | 4451993 | Шланг | 1 |
| 42 | 4427782 | Шланг | 1 |
| 44 | 4478282 | Шланг | 1 |
| 45 | 4632134 | Шланг | 1 |
| 46 | 4190282 | Зажим | 1 |
| 47 | A852333 | Угловой штуцер | 1 |
| 47A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HU230-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
