Крышка (1) — HITACHI HU230-A

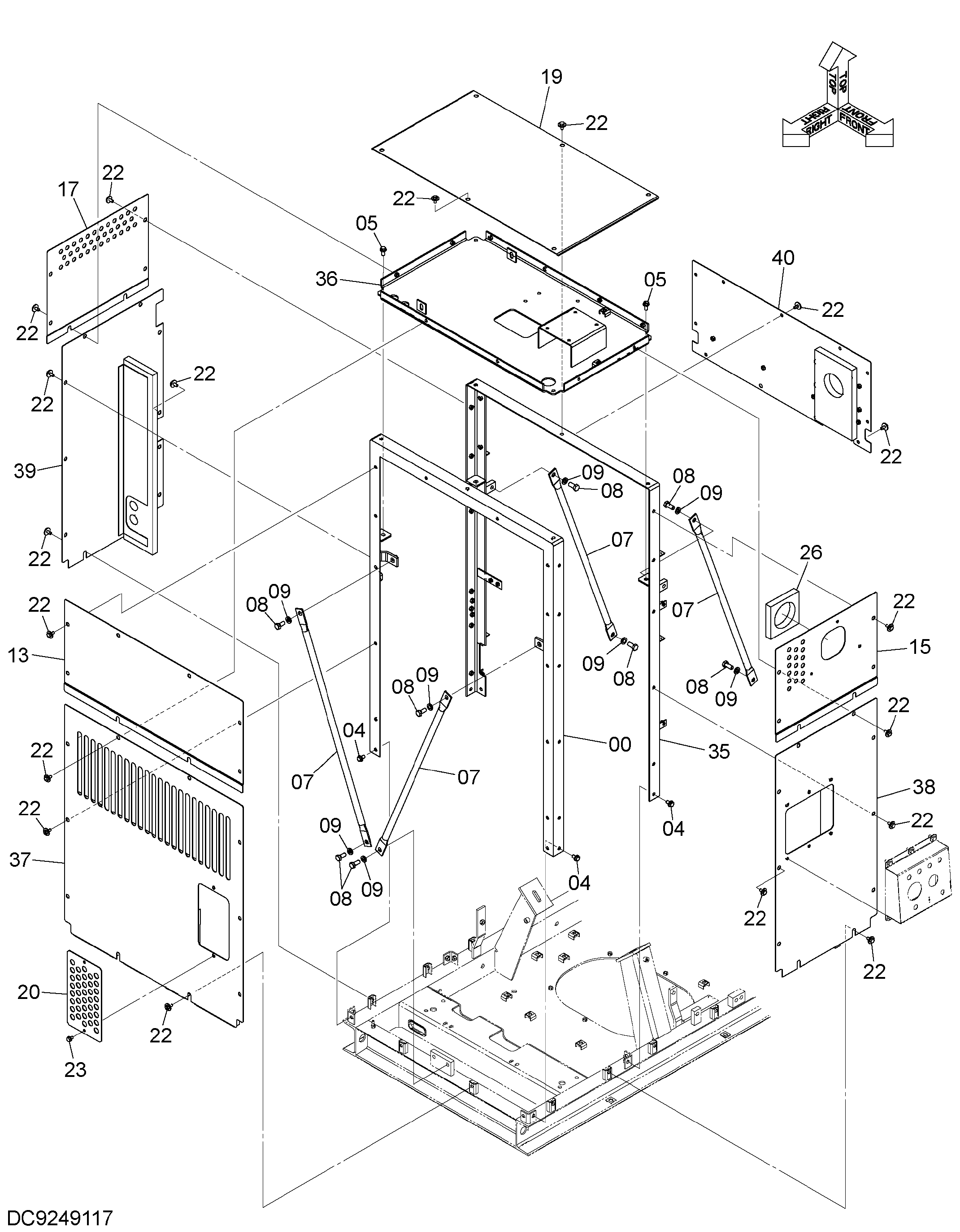

Заводская схема «Крышка (1)» для HITACHI HU230-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7048029 | Опора | 1 |
| 04 | J271225 | Болт с шайбой | 8 |
| 04A | J901225 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | J271230 | Болт с шайбой | 4 |
| 05A | J901230 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 07 | 3104416 | Стойка | 4 |
| 08 | J921635 | Болт | 8 |
| 09 | A590916 | Пружинная шайба | 8 |
| 13 | 3104415 | Крышка | 1 |
| 15 | 8099877 | Крышка | 1 |
| 17 | 3104413 | Крышка | 1 |
| 19 | 3104417 | Крышка | 1 |
| 20 | 4631672 | Крышка | 1 |
| 22 | J281025 | Болт с шайбой | 62 |
| 22A | J901025 | Болт | 1 |
| 22B | 4486055 | Шайба | 1 |
| 23 | J271020 | Болт с шайбой | 2 |
| 23A | J901020 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 26 | 4380787 | Резиновая прокладка | 1 |
| 35 | 7049116 | Опора | 1 |
| 36 | 7049115 | Крышка | 1 |
| 37 | 7049057 | Крышка | 1 |
| 38 | 8101814 | Крышка | 1 |
| 39 | 8101854 | Крышка | 1 |
| 40 | 8101853 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HU230-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
