Напорные трубопроводы — HITACHI HU230-A

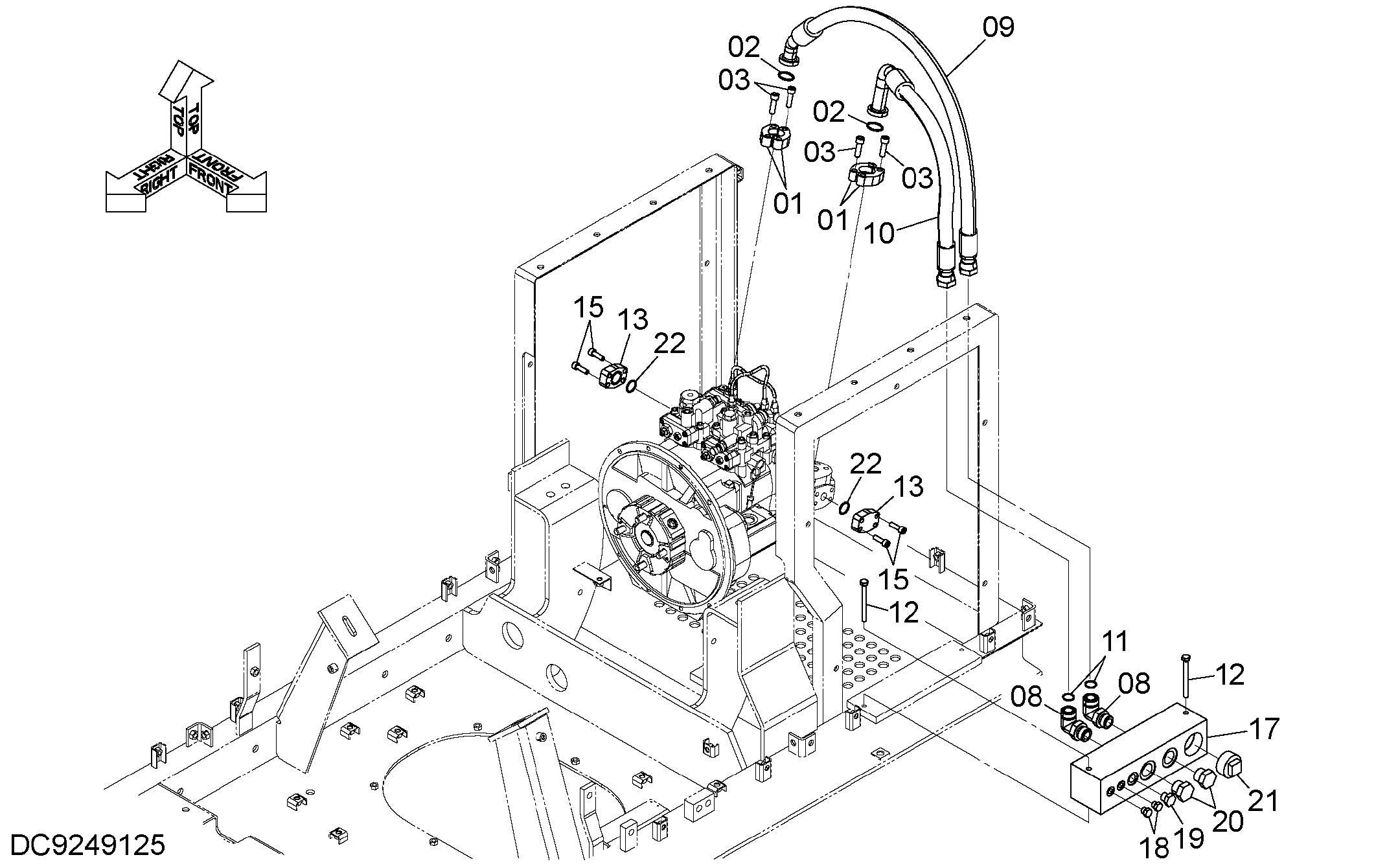

Заводская схема «Напорные трубопроводы» для HITACHI HU230-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4085560 | Разъёмный фланец | 4 |
| 02 | 966993 | Уплотнительное кольцо | 2 |
| 03 | J781240 | Болт с внутренним шестигранником | 8 |
| 08 | A853388 | Угловой штуцер | 2 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | 4637760 | Шланг | 1 |
| 10 | 4637761 | Шланг | 1 |
| 11 | 4187328 | Уплотнительное кольцо | 2 |
| 12 | J921002 | Болт | 2 |
| 13 | 4096268 | Фланец | 2 |
| 15 | J781035 | Болт с внутренним шестигранником | 8 |
| 17 | 2052713 | Блок | 1 |
| 18 | A885002 | Пробка | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A885004 | Пробка | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | A885008 | Пробка | 2 |
| 20A | 4506429 | Уплотнительное кольцо | 1 |
| 21 | 94-2029 | Пробка | 1 |
| 22 | A811030 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HU230-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
