Глушитель — HITACHI HU230-A

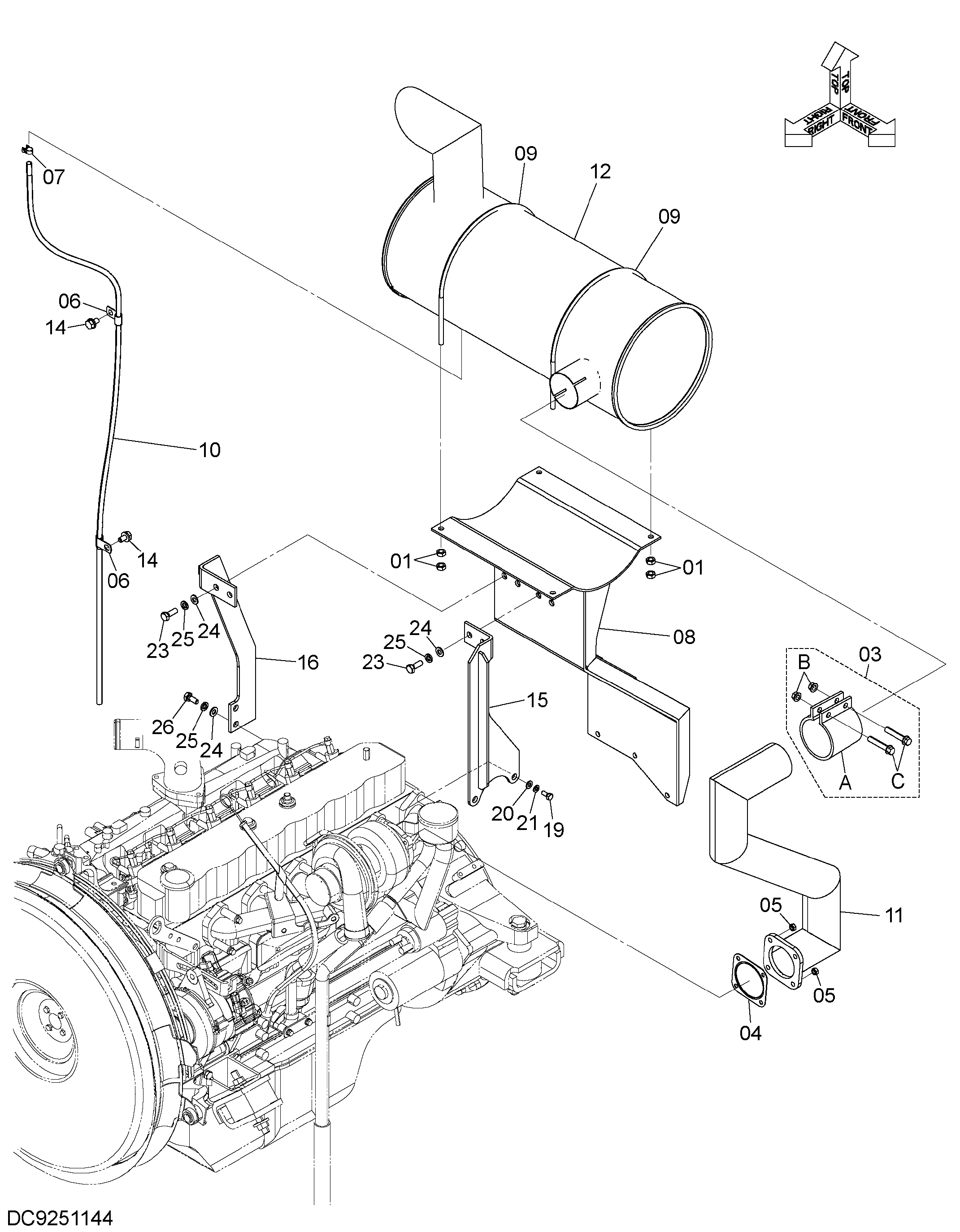

Заводская схема «Глушитель» для HITACHI HU230-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J950010 | Гайка | 8 |
| 03 | 4190587 | Хомут | 1 |
| 03A | 4162835 | Прокладка | 1 |
| 03B | 4162837 | Гайка | 2 |
| 03C | 4162836 | Болт | 2 |
| 04 | 4418329 | Прокладка | 1 |
| 05 | 4252898 | U-образная гайка | 4 |
| 06 | 4344303 | Зажим | 2 |
| 07 | 4396451 | Хомут шланга | 1 |
| 08 | 7048110 | Кронштейн | 1 |
| 09 | 4420083 | U-образный болт | 2 |
| 10 | 4637767 | Трубка | 1 |
| 11 | 7048546 | Выпускная труба | 1 |
| 12 | 4637866 | Глушитель | 1 |
| 14 | J271020 | Болт с шайбой | 2 |
| 14A | J901020 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | 8100824 | Кронштейн | 1 |
| 16 | 8100825 | Кронштейн | 1 |
| 19 | J900820 | Болт | 2 |
| 20 | A590108 | Плоская шайба | 2 |
| 21 | A590908 | Пружинная шайба | 2 |
| 23 | J901030 | Болт | 4 |
| 24 | A590110 | Плоская шайба | 6 |
| 25 | A590910 | Пружинная шайба | 6 |
| 26 | J241025 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HU230-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
