Обратные трубопроводы (1) — HITACHI HU230-A

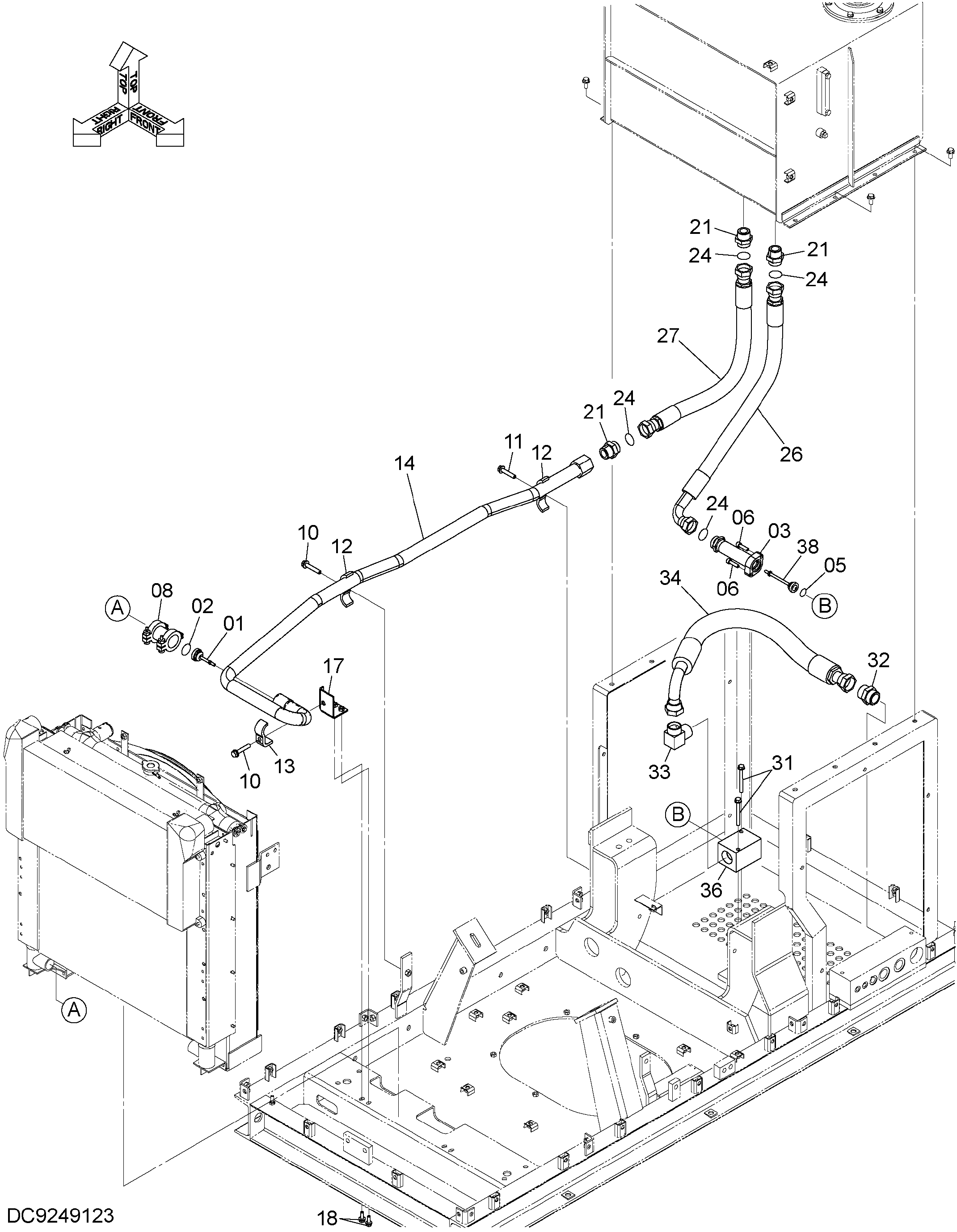

Заводская схема «Обратные трубопроводы (1)» для HITACHI HU230-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4276584 | Клапан | 1 |
| 02 | 991718 | Стопорное кольцо | 1 |
| 03 | 8100601 | Обратная трубка | 1 |
| 05 | A811040 | Уплотнительное кольцо | 1 |
| 06 | J781040 | Болт с внутренним шестигранником | 2 |
| 08 | 4712342 | Муфта трубка | 1 |
| 10 | J271270 | Болт с шайбой | 2 |
| 10A | J901270 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | J271265 | Болт с шайбой | 1 |
| 11A | J901265 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | 4053696 | Хомут трубки | 2 |
| 13 | 4053698 | Хомут трубки | 1 |
| 14 | 7048107 | Обратная трубка | 1 |
| 17 | 8086057 | Кронштейн | 1 |
| 18 | J271030 | Болт с шайбой | 2 |
| 18A | J901030 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 21 | 4318136 | Адаптер | 3 |
| 24 | 4187329 | Уплотнительное кольцо | 4 |
| 26 | 4637758 | Шланг | 1 |
| 27 | 4637757 | Шланг | 1 |
| 31 | J271000 | Болт с шайбой | 2 |
| 31A | J901000 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | 4042036 | Адаптер | 1 |
| 32A | 4037888 | Уплотнительное кольцо | 1 |
| 33 | 94-1407 | Угловой штуцер | 1 |
| 34 | 4641367 | Шланг | 1 |
| 36 | 3106124 | Блок | 1 |
| 38 | 4484198 | Клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HU230-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
