Обратные трубопроводы — HITACHI HR900SM

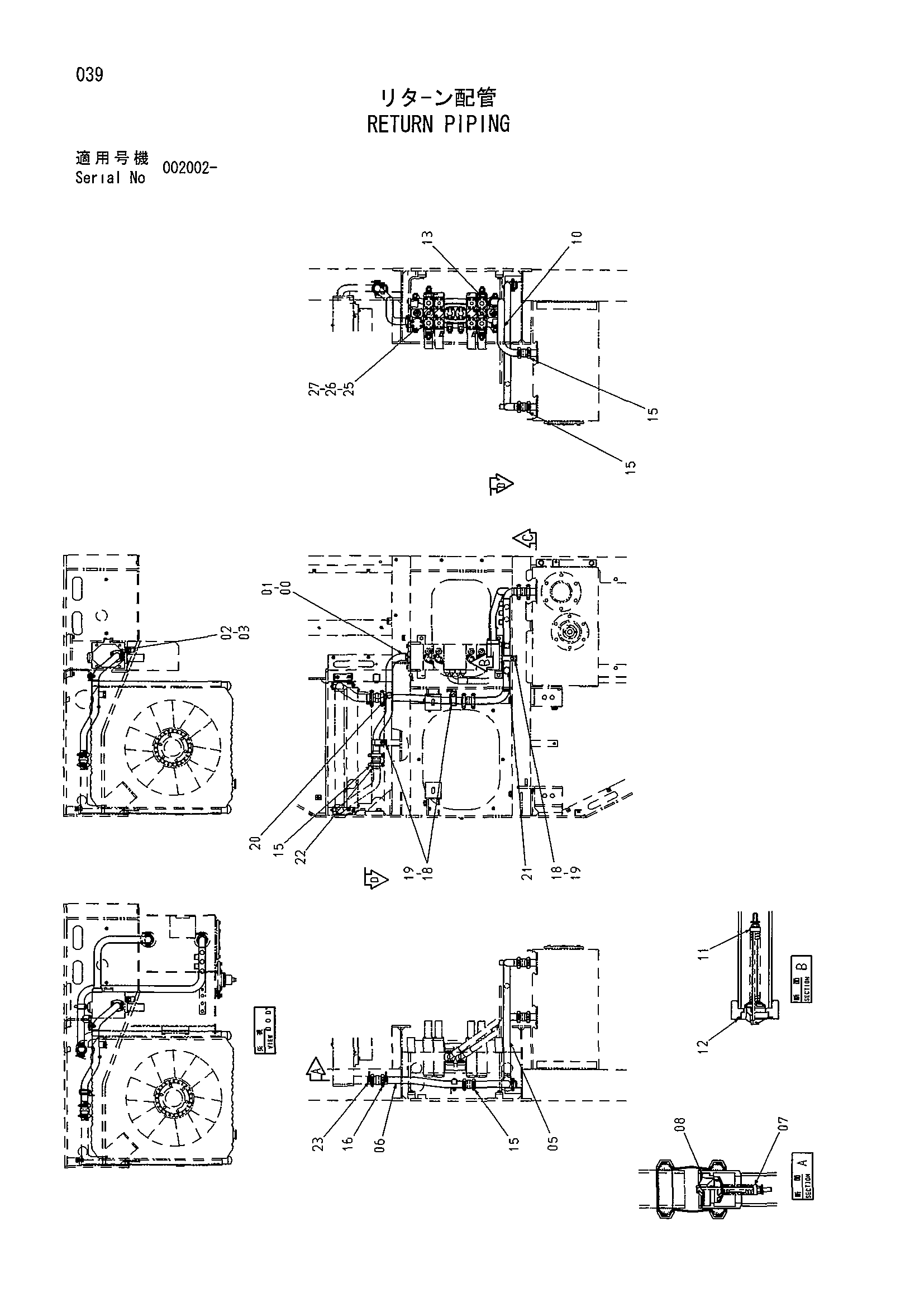

Заводская схема «Обратные трубопроводы» для HITACHI HR900SM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8085207 | Обратная трубка | 1 |
| 01 | 4508805 | Уплотнительное кольцо | 1 |
| 02 | 4154614 | Разъёмный фланец | 2 |
| 03 | J781230 | Болт с внутренним шестигранником | 4 |
| 05 | 8077943 | Обратная трубка | 1 |
| 06 | 8069505 | Обратная трубка | 1 |
| 07 | 4276584 | Клапан | 1 |
| 08 | 991718 | Стопорное кольцо | 1 |
| 10 | 8077942 | Обратная трубка | 1 |
| 11 | 4272164 | Клапан | 1 |
| 12 | A811040 | Уплотнительное кольцо | 1 |
| 13 | J781040 | Болт с внутренним шестигранником | 2 |
| 15 | 4069801 | Муфта | 4 |
| 15A | 4196259 | Уплотнение кольцо | 2 |
| 16 | 4067834 | Муфта | 1 |
| 16A | 4196260 | Уплотнение кольцо | 2 |
| 18 | 4053698 | Хомут трубки | 3 |
| 19 | J011270 | Болт с шайбой | 3 |
| 20 | A885006 | Пробка | 1 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | A885008 | Пробка | 1 |
| 21A | 4506429 | Уплотнительное кольцо | 1 |
| 22 | 4011675 | Хомут шланга | 2 |
| 23 | 4296063 | Хомут шланга | 2 |
| 25 | 4466405 | Крышка | 1 |
| 26 | A811040 | Уплотнительное кольцо | 1 |
| 27 | J781035 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR900SM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
