Рама — HITACHI HR900SM

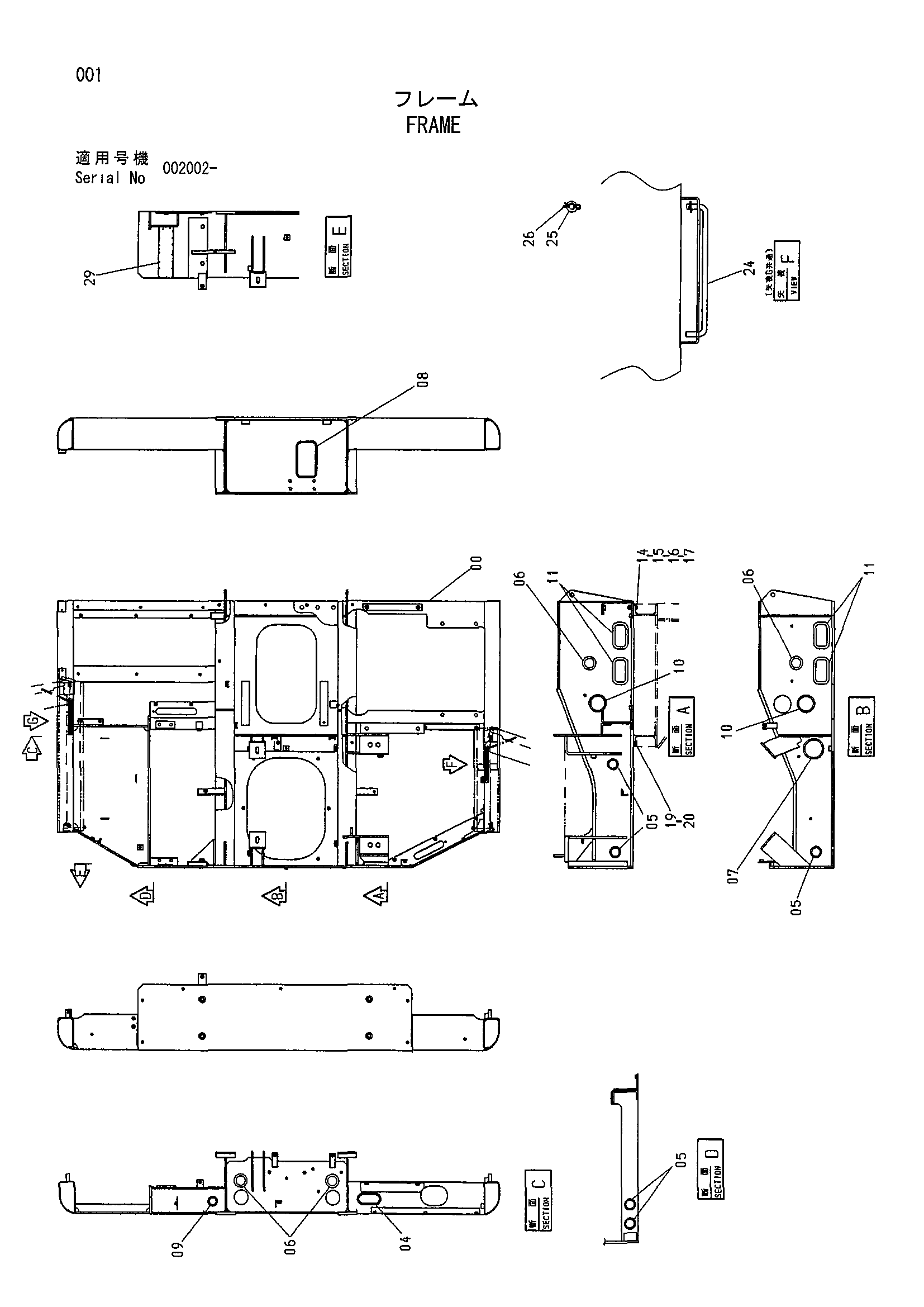

Заводская схема «Рама» для HITACHI HR900SM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5006667 | Рама основной | 1 |
| 04 | 4276062 | Резиновая втулка | 1 |
| 05 | 4201749 | Резиновая втулка | 5 |
| 06 | 4208279 | Резиновая втулка | 4 |
| 07 | 4431834 | Резиновая втулка | 1 |
| 08 | 4431840 | Резиновая втулка | 1 |
| 09 | 4201995 | Резиновая втулка | 1 |
| 10 | 4232527 | Резиновая втулка | 2 |
| 11 | 4447320 | Резиновая втулка | 4 |
| 14 | J921650 | Болт | 7 |
| 15 | J222016 | Шайба | 7 |
| 16 | J21685 | Шайба уклон | 7 |
| 17 | J950016 | Гайка | 7 |
| 19 | J921630 | Болт | 4 |
| 20 | J21685 | Шайба уклон | 4 |
| 24 | 4341788 | Стойка | 2 |
| 25 | A590108 | Плоская шайба | 2 |
| 26 | 4022697 | Стопорный палец | 2 |
| 29 | 4394114 | Виброизолятор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR900SM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
