Пол ход рычаг — HITACHI HR900SM

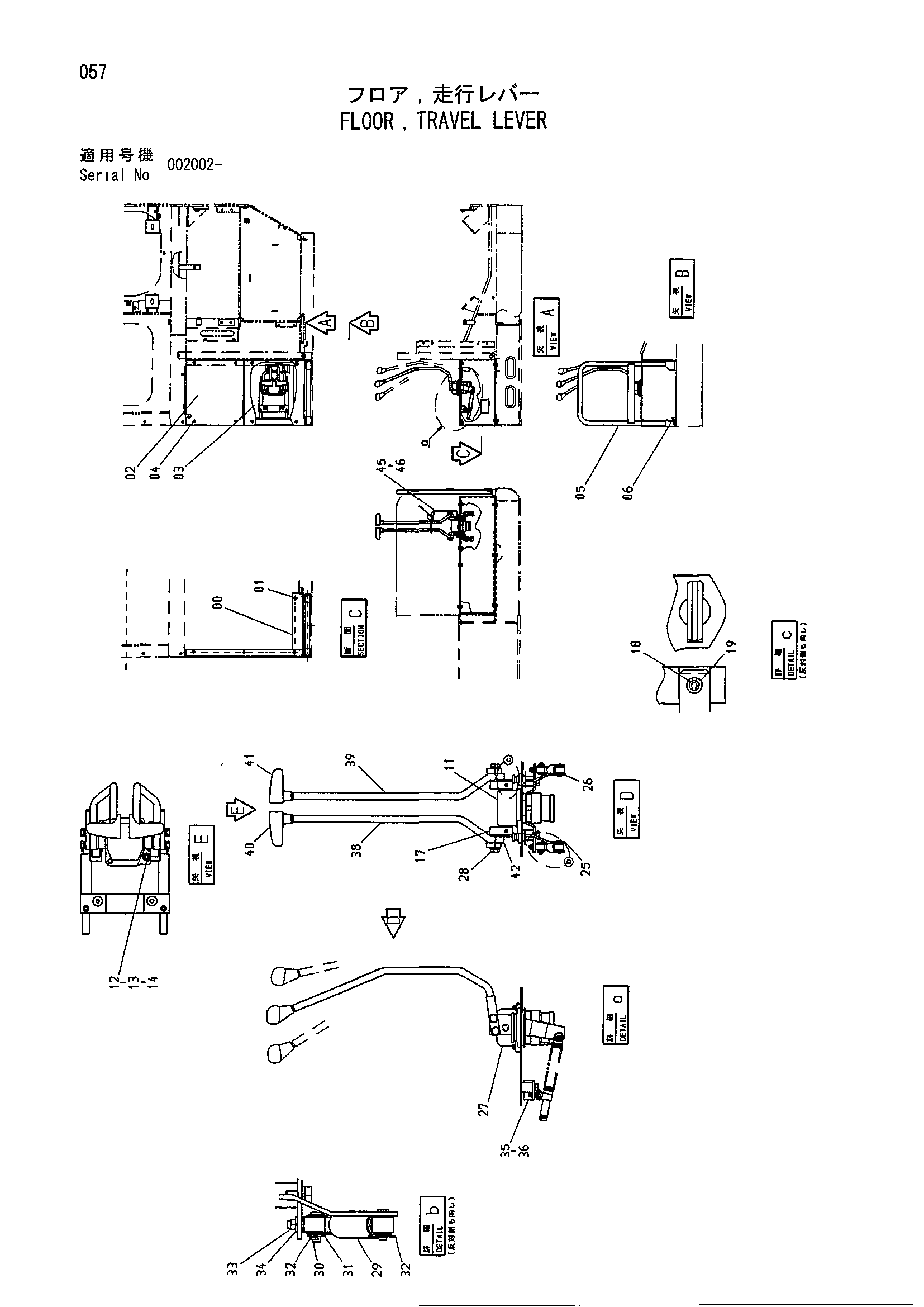

Заводская схема «Пол ход рычаг» для HITACHI HR900SM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7037379 | Кронштейн | 1 |
| 01 | J021035 | Болт с шайбой | 4 |
| 02 | 8077934 | Пластина | 1 |
| 03 | 8077935 | Пластина | 1 |
| 04 | J021030 | Болт с шайбой | 8 |
| 05 | 8078895 | Поручень | 1 |
| 06 | J021025 | Болт с шайбой | 2 |
| 11 | 9169583 | Пилотный клапан | 1 |
| 12 | J781035 | Болт с внутренним шестигранником | 2 |
| 13 | A590910 | Пружинная шайба | 2 |
| 14 | A590110 | Плоская шайба | 2 |
| 17 | 3072628 | Кронштейн | 2 |
| 18 | 4205317 | Пружинный штифт | 2 |
| 19 | 4205318 | Пружинный штифт | 2 |
| 25 | 9742276 | Правый кронштейн | 1 |
| 26 | 9742277 | Левый кронштейн | 1 |
| 27 | 3076503 | Защитный чехол | 2 |
| 28 | J021055 | Болт с шайбой | 4 |
| 29 | 4204959 | Амортизатор | 2 |
| 30 | 4044928 | Палец | 2 |
| 31 | A590108 | Плоская шайба | 4 |
| 32 | 4022697 | Стопорный палец | 4 |
| 33 | M500807 | Гайка | 2 |
| 34 | A590908 | Пружинная шайба | 2 |
| 35 | 4359716 | Кронштейн | 1 |
| 36 | J011020 | Болт с шайбой | 2 |
| 38 | 8062667 | Рычаг | 1 |
| 39 | 8062623 | Рычаг | 1 |
| 40 | 2038735 | Рукоятка | 1 |
| 41 | 2038734 | Рукоятка | 1 |
| 42 | 4395637 | Проставка | 2 |
| 45 | 8071427 | Замок | 1 |
| 46 | J011025 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR900SM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
