Топливные трубопроводы — HITACHI HR900SM

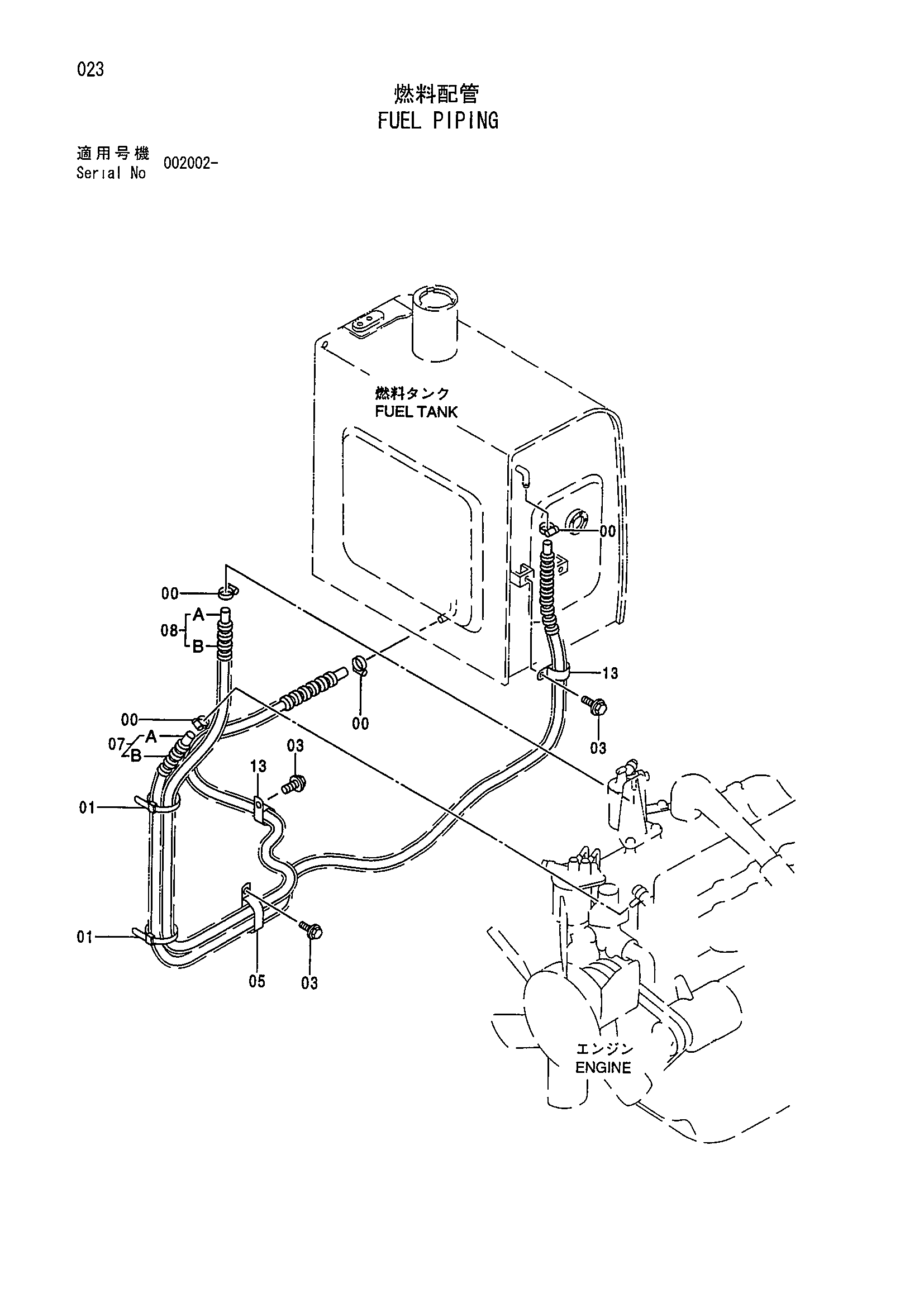

Заводская схема «Топливные трубопроводы» для HITACHI HR900SM. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4514700	Зажим шланг	4
01	4055312	Ленточный зажим	2
03	J011020	Болт с шайбой	3
05	4190266	Зажим	1
07	9164317	Топливный шланг	1
07A	4209932	Топливный шланг	1
07B	4297819	Трубка	1
08	9164318	Топливный шланг	1
08A	4332701	Топливный шланг	1
08B	4297820	Трубка	1
13	4190277	Зажим	2

Для точного подбора сообщите каталожный номер, модель HITACHI HR900SM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
