Трубопроводы системы орошения — HITACHI HR900SM

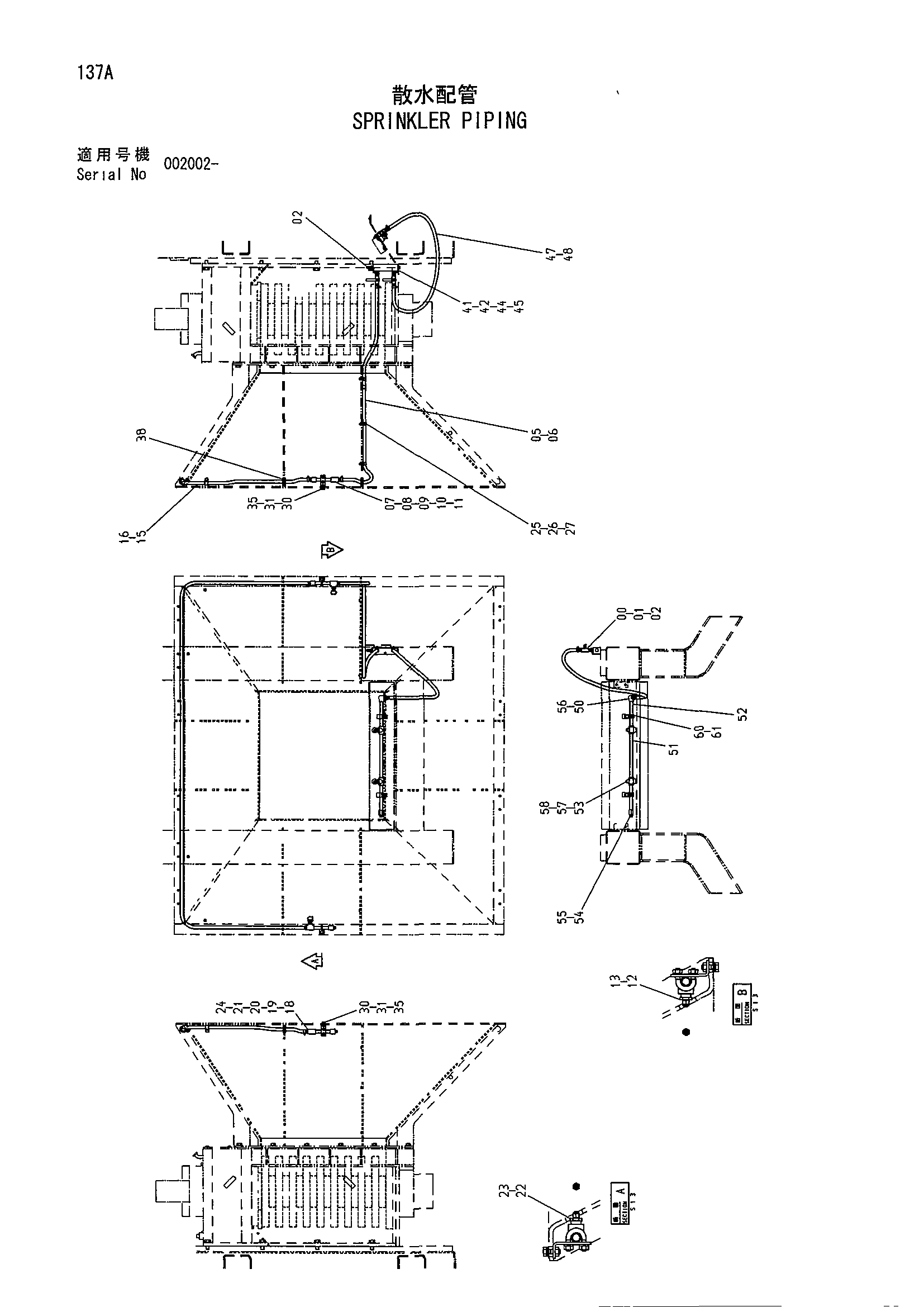

Заводская схема «Трубопроводы системы орошения» для HITACHI HR900SM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 94-1703 | Адаптер | 2 |
| 01 | 94-4028 | Кран | 2 |
| 02 | 4394902 | Соединение шланг | 3 |
| 05 | 4514699 | Хомут шланга | 2 |
| 06 | 4460542 | Водяной шланг | 1 |
| 07 | 4394902 | Соединение шланг | 1 |
| 08 | 94-0677 | Разъём S | 1 |
| 09 | 4347227 | Трубка | 1 |
| 10 | 94-0662 | Тройник | 1 |
| 11 | 4394902 | Соединение шланг | 1 |
| 12 | 4377528 | Форсунка | 1 |
| 13 | 94-1608 | Переходник | 1 |
| 15 | 4460543 | Водяной шланг | 1 |
| 16 | 4514699 | Хомут шланга | 2 |
| 18 | 4394902 | Соединение шланг | 1 |
| 19 | 94-0677 | Разъём S | 1 |
| 20 | 4347227 | Трубка | 1 |
| 21 | 94-0662 | Тройник | 1 |
| 22 | 4377528 | Форсунка | 1 |
| 23 | 94-1608 | Переходник | 1 |
| 24 | 94-2024 | Пробка | 1 |
| 25 | 4190277 | Зажим | 7 |
| 26 | J901016 | Болт | 7 |
| 27 | A590910 | Пружинная шайба | 7 |
| 30 | 9752209 | Кронштейн | 2 |
| 31 | J031030 | Болт с шайбой | 2 |
| 35 | 4100695 | U-образный болт | 2 |
| 38 | 4279257 | Резиновая втулка | 5 |
| 41 | 4389425 | Блок | 1 |
| 42 | J011065 | Болт с шайбой | 2 |
| 44 | 94-2013 | Пробка | 1 |
| 45 | 94-2024 | Пробка | 1 |
| 47 | 4460544 | Водяной шланг | 1 |
| 48 | 4514699 | Хомут шланга | 2 |
| 50 | 4394902 | Соединение шланг | 1 |
| 51 | 4371214 | Трубка | 1 |
| 52 | 4383058 | Трубка | 2 |
| 53 | 94-0662 | Тройник | 2 |
| 54 | 94-0677 | Разъём S | 1 |
| 55 | 94-2024 | Пробка | 1 |
| 56 | 94-0617 | Угловой штуцер | 1 |
| 57 | 94-1608 | Переходник | 2 |
| 58 | 4377528 | Форсунка | 2 |
| 60 | 4053594 | Хомут трубки | 2 |
| 61 | J011045 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR900SM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
