Ороситель блок — HITACHI HR900SM

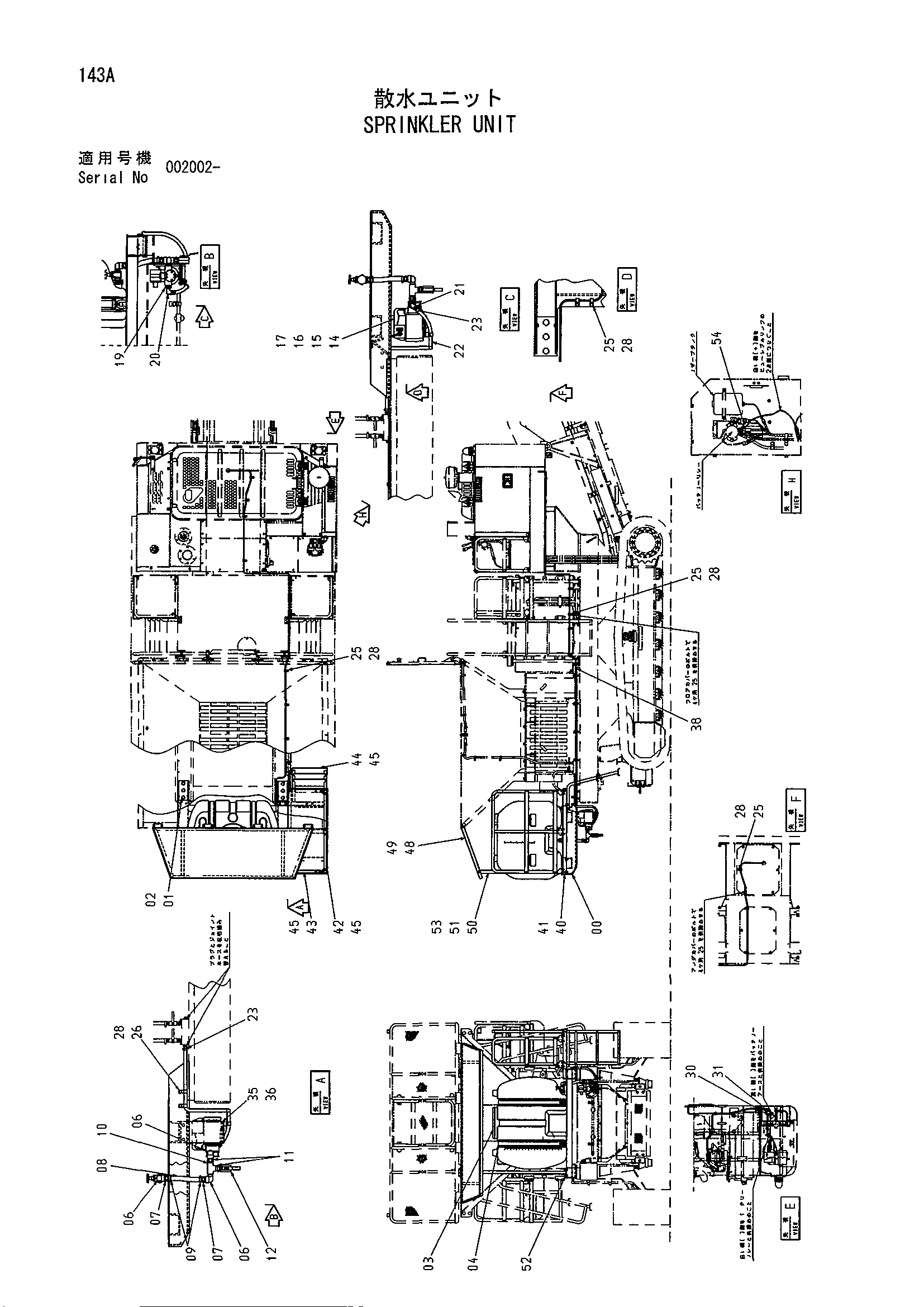

Заводская схема «Ороситель блок» для HITACHI HR900SM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6020381 | Рама | 1 |
| 01 | J922465 | Болт | 6 |
| 02 | A590124 | Плоская шайба | 6 |
| 03 | 4236531 | Бак воды | 1 |
| 04 | 4239027 | Ремень | 2 |
| 06 | 94-0634 | Угловой штуцер | 3 |
| 07 | 4394903 | Соединение шланг | 2 |
| 08 | 4458441 | Водяной шланг | 1 |
| 09 | 4505243 | Хомут шланга | 2 |
| 10 | 94-0664 | Тройник | 1 |
| 11 | 94-1705 | Адаптер | 2 |
| 12 | 94-4030 | Кран | 1 |
| 14 | 4461373 | Насос | 1 |
| 15 | J900620 | Болт | 4 |
| 16 | A590106 | Плоская шайба | 4 |
| 17 | A590906 | Пружинная шайба | 4 |
| 19 | 94-1610 | Переходник | 1 |
| 20 | 94-0648 | Угловой штуцер | 1 |
| 21 | 4394902 | Соединение шланг | 1 |
| 22 | 4458442 | Водяной шланг | 1 |
| 23 | 4514699 | Хомут шланга | 2 |
| 25 | 4190274 | Зажим | 13 |
| 26 | 4190263 | Зажим | 3 |
| 28 | J271020 | Болт с шайбой | 8 |
| 30 | 4055312 | Ленточный зажим | 10 |
| 31 | 4133527 | Защитный кожух | 3 |
| 35 | 9757394 | Кронштейн | 1 |
| 36 | J271030 | Болт с шайбой | 2 |
| 38 | 4461374 | Жгут проводов | 1 |
| 40 | 6020392 | Ступень | 1 |
| 41 | J271235 | Болт с шайбой | 4 |
| 42 | 6020393 | Поручень | 1 |
| 43 | 7041077 | Поручень | 1 |
| 44 | 7037912 | Ступень | 1 |
| 45 | J271030 | Болт с шайбой | 14 |
| 48 | 7041074 | Крышка | 1 |
| 49 | J271035 | Болт с шайбой | 8 |
| 50 | 9757436 | Стойка | 1 |
| 51 | 9757437 | Стойка | 1 |
| 52 | J271230 | Болт с шайбой | 4 |
| 53 | J271030 | Болт с шайбой | 2 |
| 54 | 4270554 | Фусибле-линк | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR900SM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
