Гидролинии хода (верхняя платформа) — HITACHI HR900SM

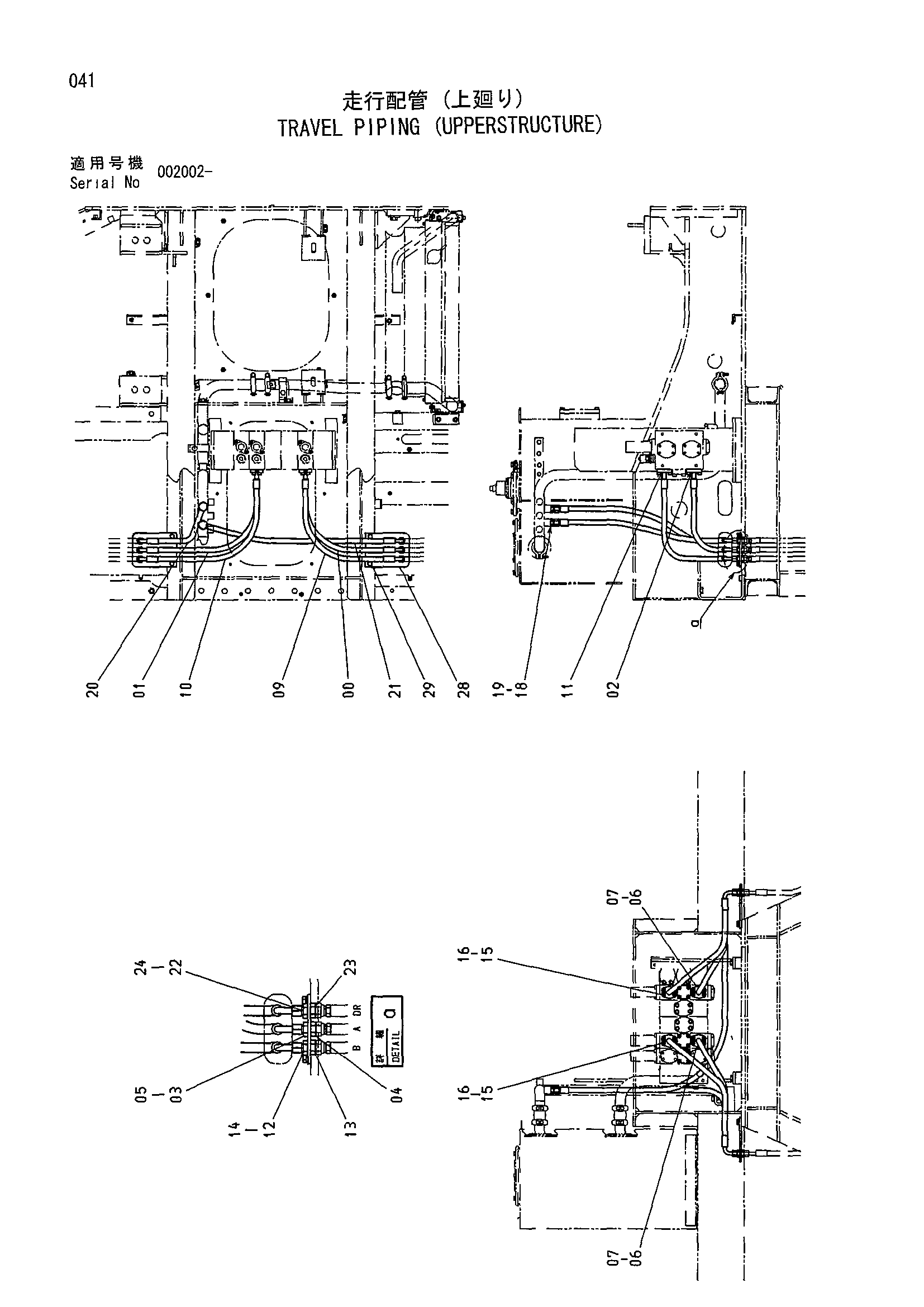

Заводская схема «Гидролинии хода (верхняя платформа)» для HITACHI HR900SM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4428604 | Шланг | 1 |
| 01 | 4428606 | Шланг | 1 |
| 02 | 971489 | Уплотнительное кольцо | 2 |
| 03 | 4217505 | Адаптер | 2 |
| 04 | 4217504 | Гайка | 2 |
| 05 | 4138938 | Уплотнительное кольцо | 4 |
| 06 | 986910 | Разъёмный фланец | 4 |
| 07 | J781030 | Болт с внутренним шестигранником | 8 |
| 09 | 4428605 | Шланг | 1 |
| 10 | 4428607 | Шланг | 1 |
| 11 | 971489 | Уплотнительное кольцо | 2 |
| 12 | 4217505 | Адаптер | 2 |
| 13 | 4217504 | Гайка | 2 |
| 14 | 4138938 | Уплотнительное кольцо | 4 |
| 15 | 986910 | Разъёмный фланец | 4 |
| 16 | J781030 | Болт с внутренним шестигранником | 8 |
| 18 | A853144 | Адаптер | 2 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4138938 | Уплотнительное кольцо | 2 |
| 20 | 4447195 | Шланг | 1 |
| 21 | 4447197 | Шланг | 1 |
| 22 | 4217505 | Адаптер | 2 |
| 23 | 4217504 | Гайка | 2 |
| 24 | 4138938 | Уплотнительное кольцо | 4 |
| 28 | 4426587 | Пластина | 2 |
| 29 | J011020 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR900SM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
