Схреддер головка — HITACHI HR900SM

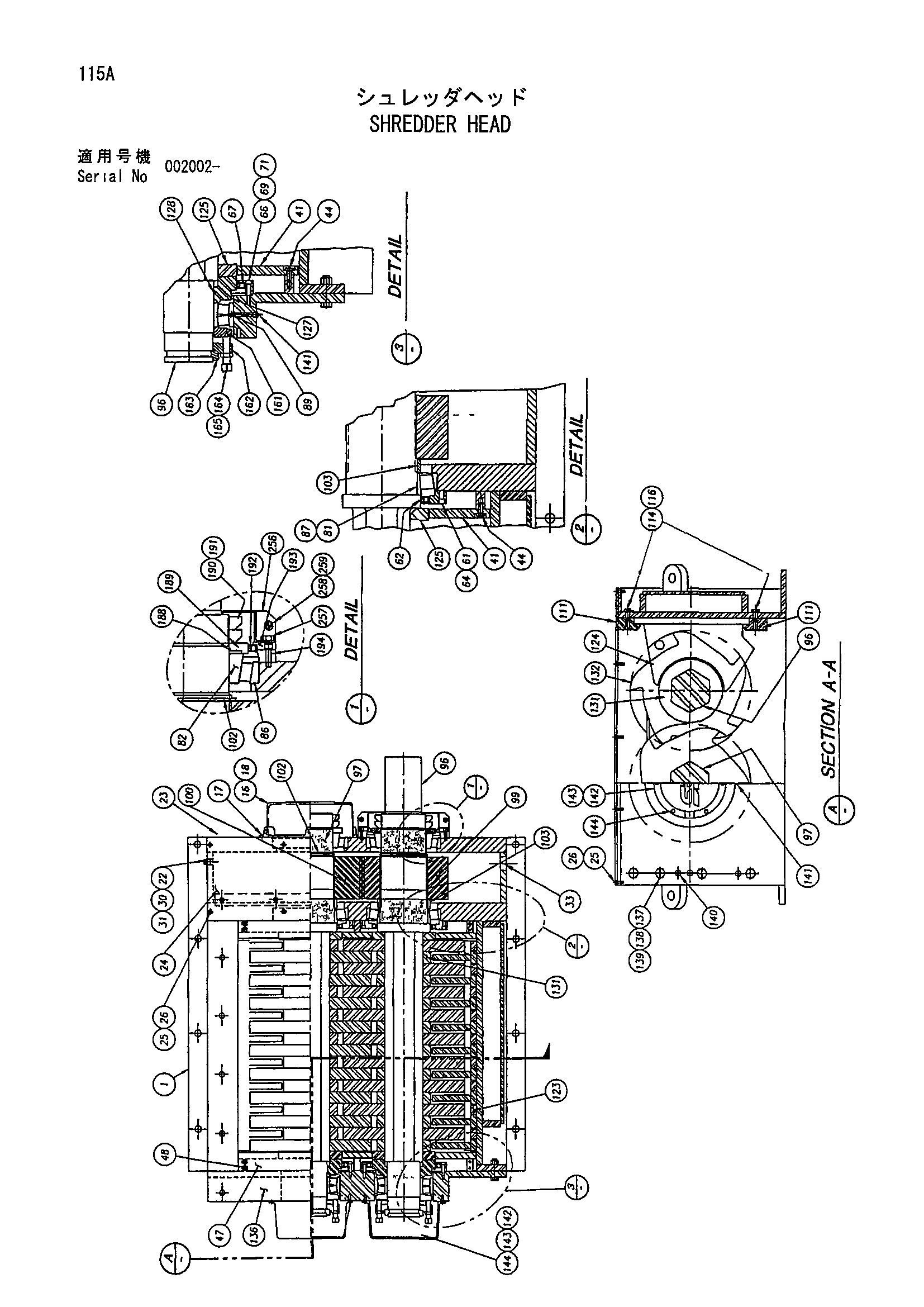

Заводская схема «Схреддер головка» для HITACHI HR900SM. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4607890	Рама	1
16	4607893	Крышка	1
17	M341025	Болт с внутренним шестигранником	6
18	4607895	Прокладка	1
22	4607897	Пробка магнит	1
23	4607899	Указатель	1
24	4608351	Крышка	1
25	J931025	Болт	10
26	A590910	Пружинная шайба	10
30	4607900	Сапун	1
31	4607901	Угловой штуцер	1
33	4607902	Пробка	2
41	4608352	Пластина	2
44	J931230	Болт	12
47	4608353	Крышка	2
48	J931020	Болт	8
61	4607903	Фиксатор	2
62	4478242	Пылезащитное уплотнение	2
64	M341040	Болт с внутренним шестигранником	12
66	4607904	Фиксатор	2
67	4478240	Пылезащитное уплотнение	2
69	M341040	Болт с внутренним шестигранником	12
71	4607905	Пружинный штифт	4
81	4607906	Подшипник	2
82	4607907	Подшипник	2
86	4607906	Подшипник	2
87	4607908	Подшипник	2
89	4607909	Подшипник. спх.рол.	2
96	4607910	Вал привод	1
97	4607911	Вал	1
99	4607912	Шестерня привод	1
100	4607913	Шестерня	1
102	4607915	Стопорное кольцо	2
103	4607916	Проставка	2
111	4478244	Держатель	4
114	J931675	Болт	28
116	A590916	Пружинная шайба	28
123	4478247	Проставка	17
123	4478248	Проставка	16
123	4478249	Проставка	2
124	4478239	Фильтр	18
125	4607919	Проставка	4
127	4607920	Проставка	2
128	4478243	Уплотнительное кольцо	2
131	4478237	Проставка	18
132	4478234	Резец	18
136	4608354	Пластина	1
137	J932490	Болт	6
138	J951024	Гайка	6
139	A590924	Пружинная шайба	6
140	4607928	Установочный штифт	4
141	4607929	Пресс-маслёнка	2
142	4607930	Крышка	2
143	4607931	Прокладка	2
144	M341025	Болт с внутренним шестигранником	12
160	4607932	HUB	2
161	4607933	Проставка	1
162	4607934	HUB	1
163	4607935	Кольцо	1
164	4608357	Болт	12
165	4608358	Гайка	12
188	4607936	Уплотнительное кольцо	1
189	4607937	Проставка	2
190	4607938	Стопорная гайка	2
191	4607939	Гайка подшипник.	2
192	4607940	Уплотнение	1
193	4607941	Фиксатор	1
194	M341040	Болт с внутренним шестигранником	6
256	4607942	Крышка	2
257	M341025	Болт с внутренним шестигранником	6
258	J931020	Болт	2
259	J951010	Гайка	2
	4608360	Приводной винт	4
	4608361	Кронштейн	1
	4608362	Гаечный ключ	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HR900SM и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
