Пилотные гидролинии (1/2) — HITACHI HR900SM

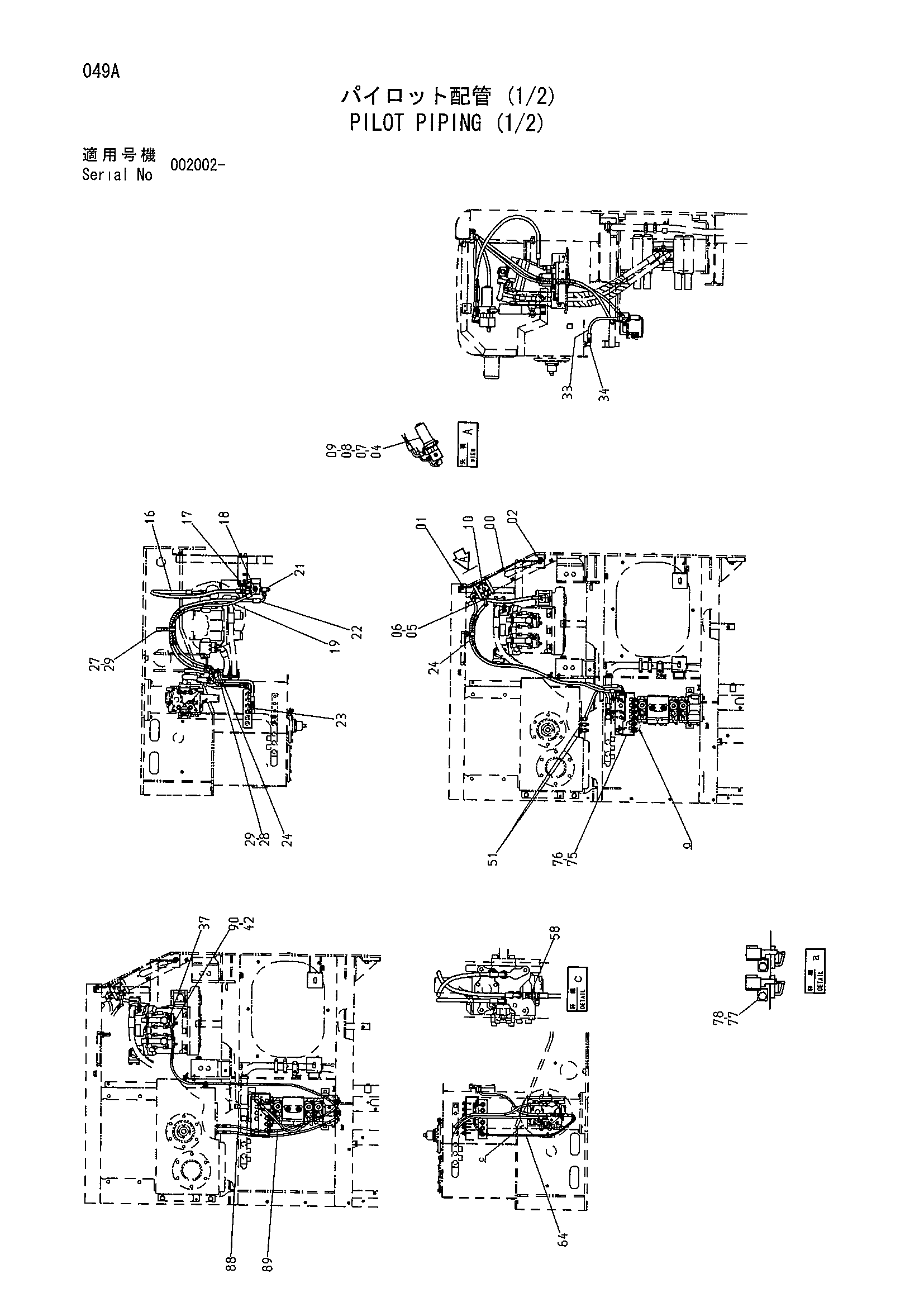

Заводская схема «Пилотные гидролинии (1/2)» для HITACHI HR900SM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8070172 | Кронштейн | 1 |
| 01 | J021030 | Болт с шайбой | 2 |
| 02 | J031030 | Болт с шайбой | 2 |
| 04 | 4330227 | Масляный фильтр | 1 |
| 04A | 4370435 | Фильтрующий элемент | 1 |
| 04B | 4191301 | Фильтрующий элемент | 1 |
| 04C | A811060 | Уплотнительное кольцо | 1 |
| 05 | J901004 | Болт | 2 |
| 06 | A590910 | Пружинная шайба | 2 |
| 07 | 4506416 | Уплотнительное кольцо | 1 |
| 08 | 4351142 | Предохранительный клапан | 1 |
| 09 | J780865 | Болт с внутренним шестигранником | 4 |
| 10 | A885002 | Пробка | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4331727 | Шланг | 1 |
| 17 | A852344 | Угловой штуцер | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | A852143 | Адаптер | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4447289 | Шланг | 1 |
| 21 | A852444 | Тройник | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4386674 | Шланг | 1 |
| 23 | A852144 | Адаптер | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4133527 | Защитный кожух | 4 |
| 27 | 4190266 | Зажим | 1 |
| 28 | 4190263 | Зажим | 1 |
| 29 | J021020 | Болт с шайбой | 2 |
| 33 | 4431705 | Шланг | 1 |
| 34 | A852333 | Угловой штуцер | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | A852122 | Адаптер | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 37 | A852322 | Угловой штуцер | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 4133527 | Защитный кожух | 2 |
| 51 | A852422 | Тройник | 2 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 58 | A852122 | Адаптер | 4 |
| 58A | 957366 | Уплотнительное кольцо | 1 |
| 64 | 4460158 | Шланг | 1 |
| 75 | 8078922 | Кронштейн | 1 |
| 76 | J011020 | Болт с шайбой | 2 |
| 77 | 4252767 | Кронштейн | 6 |
| 78 | J010610 | Болт с шайбой | 6 |
| 88 | 4473168 | Шланг | 1 |
| 89 | 4473175 | Шланг | 1 |
| 90 | 4473176 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR900SM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
