Принадлежности трубопроводы — HITACHI HR900S-5

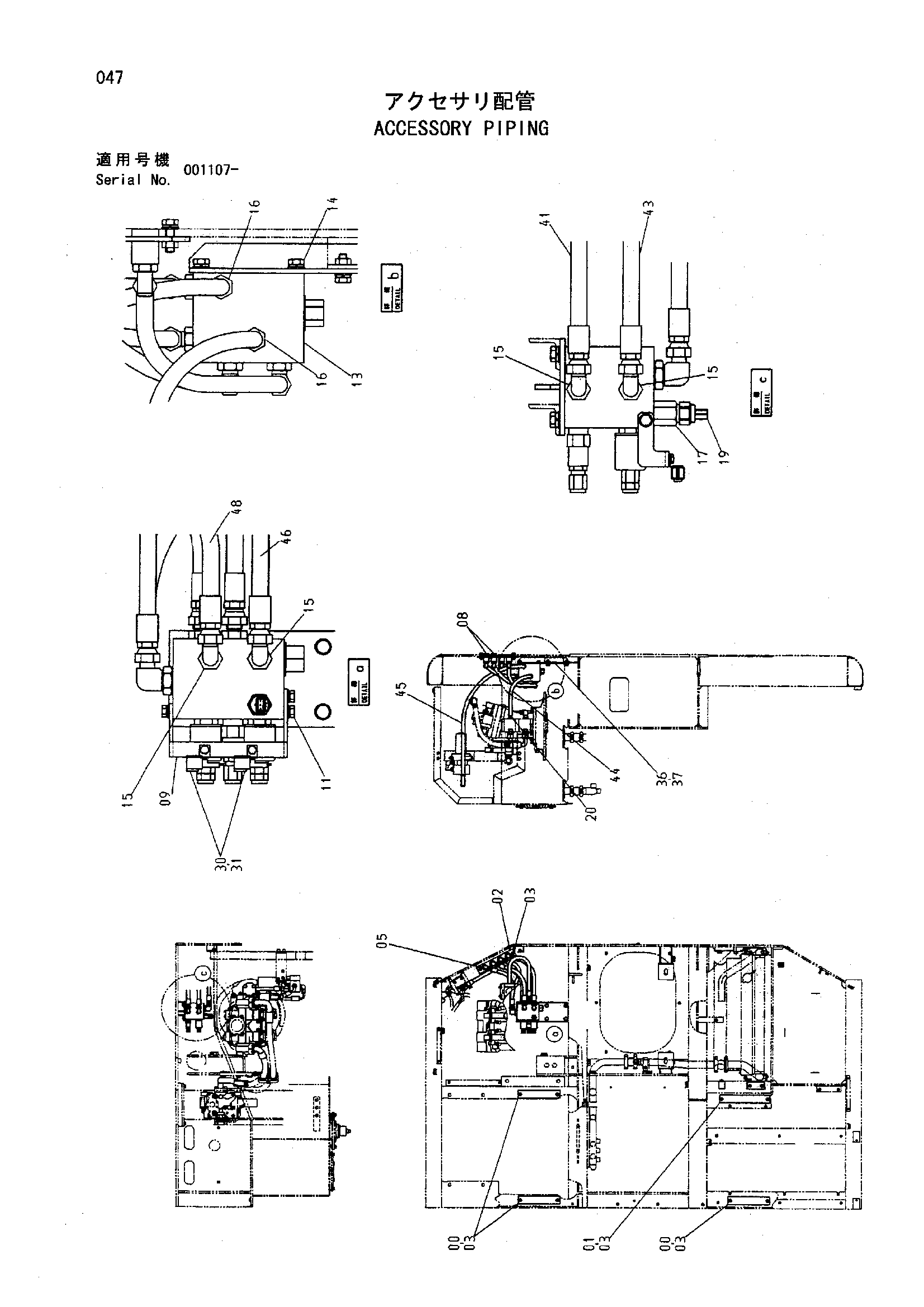

Заводская схема «Принадлежности трубопроводы» для HITACHI HR900S-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9757392 | Пластина | 3 |
| 01 | 9757393 | Пластина | 1 |
| 02 | 8078865 | Пластина | 1 |
| 03 | J021030 | Болт с шайбой | 10 |
| 05 | A852344 | Угловой штуцер | 4 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | A885004 | Пробка | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4467467 | Кронштейн | 1 |
| 11 | J020816 | Болт с шайбой | 3 |
| 13 | 4460459 | Блок клапанов | 1 |
| 14 | J021020 | Болт с шайбой | 4 |
| 15 | A852344 | Угловой штуцер | 4 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | A852144 | Адаптер | 2 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4463607 | Переходник S | 1 |
| 19 | 4436271 | Датчик давления | 1 |
| 19A | 4365826 | Уплотнительное кольцо | 1 |
| 20 | A852344 | Угловой штуцер | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 28 | 4044420 | Защитный кожух | 5 |
| 30 | J010610 | Болт с шайбой | 2 |
| 31 | 4252767 | Кронштейн | 2 |
| 36 | 9757892 | Кронштейн | 1 |
| 37 | J021030 | Болт с шайбой | 4 |
| 41 | 4467429 | Шланг | 1 |
| 43 | 4467431 | Шланг | 1 |
| 44 | 4472894 | Шланг | 1 |
| 45 | 4472895 | Шланг | 1 |
| 46 | 4471745 | Шланг | 1 |
| 48 | 4471744 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR900S-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
