Каталог запчастей HITACHI
Магнетик сепаратор — HITACHI HR900S-5

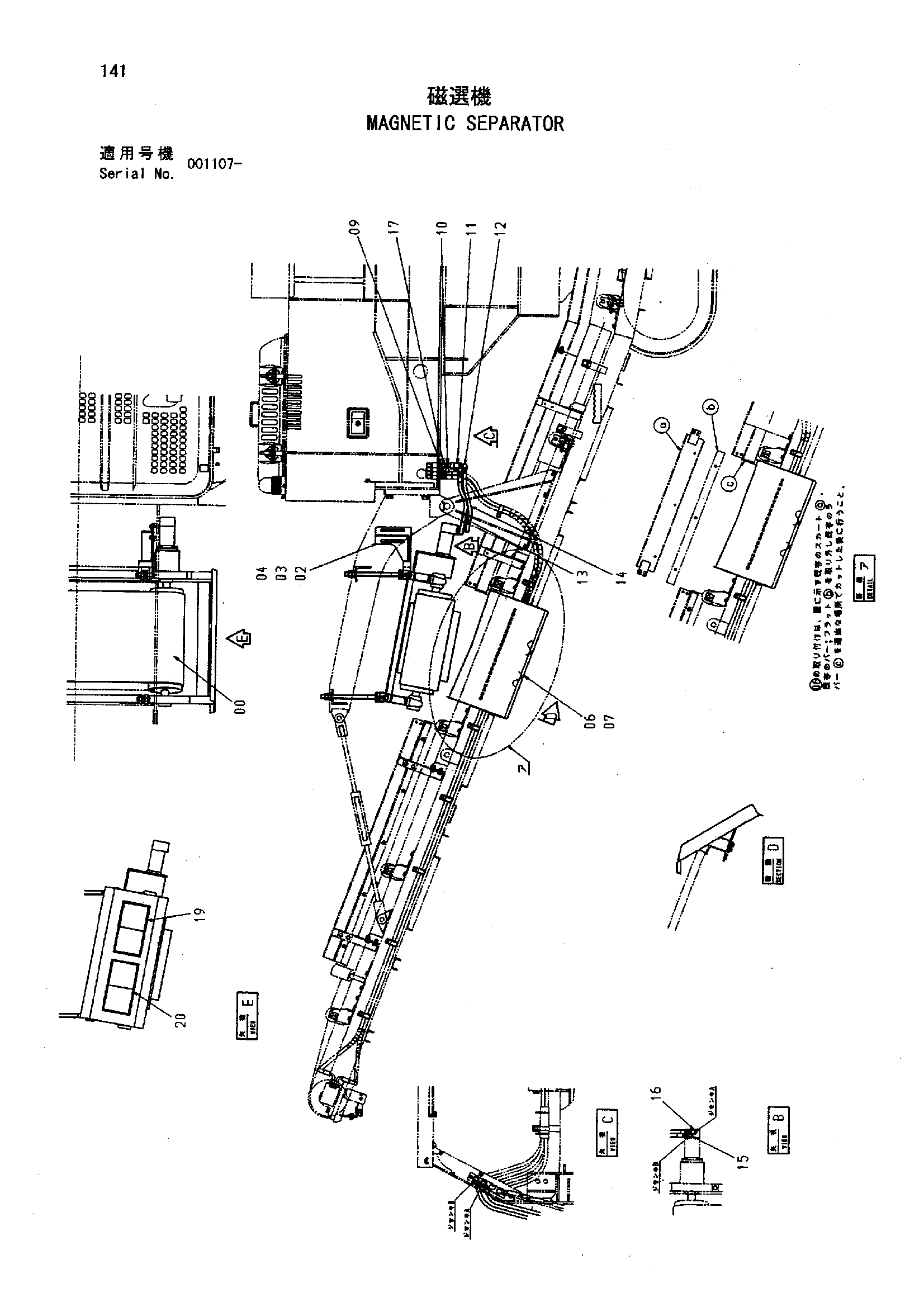

Заводская схема «Магнетик сепаратор» для HITACHI HR900S-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4460502 | Конвейер магнит | 1 |
| 02 | 8078259 | Левый кронштейн | 1 |
| 03 | 8078260 | Правый кронштейн | 1 |
| 04 | J281230 | Болт с шайбой | 4 |
| 06 | 7040959 | Кхуте | 1 |
| 07 | J281030 | Болт с шайбой | 4 |
| 09 | 4217207 | Адаптер | 2 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4033129 | Самоуплотняющееся соединение | 2 |
| 10A | 4048090 | Пылезащитный колпачок | 1 |
| 11 | 4033130 | Самоуплотняющееся соединение | 2 |
| 11A | 4048091 | Пылезащитный колпачок | 1 |
| 12 | 4154658 | Угловой штуцер | 2 |
| 13 | 4432428 | Шланг | 1 |
| 14 | 4432429 | Шланг | 1 |
| 15 | A852344 | Угловой штуцер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4217342 | Угловой штуцер | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4444529 | Разъём S | 1 |
| 19 | 3087353 | Предупреждающая табличка | 2 |
| 20 | 3088513 | Предупреждающая табличка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR900S-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
