Конвейер группа — HITACHI HR900S-5

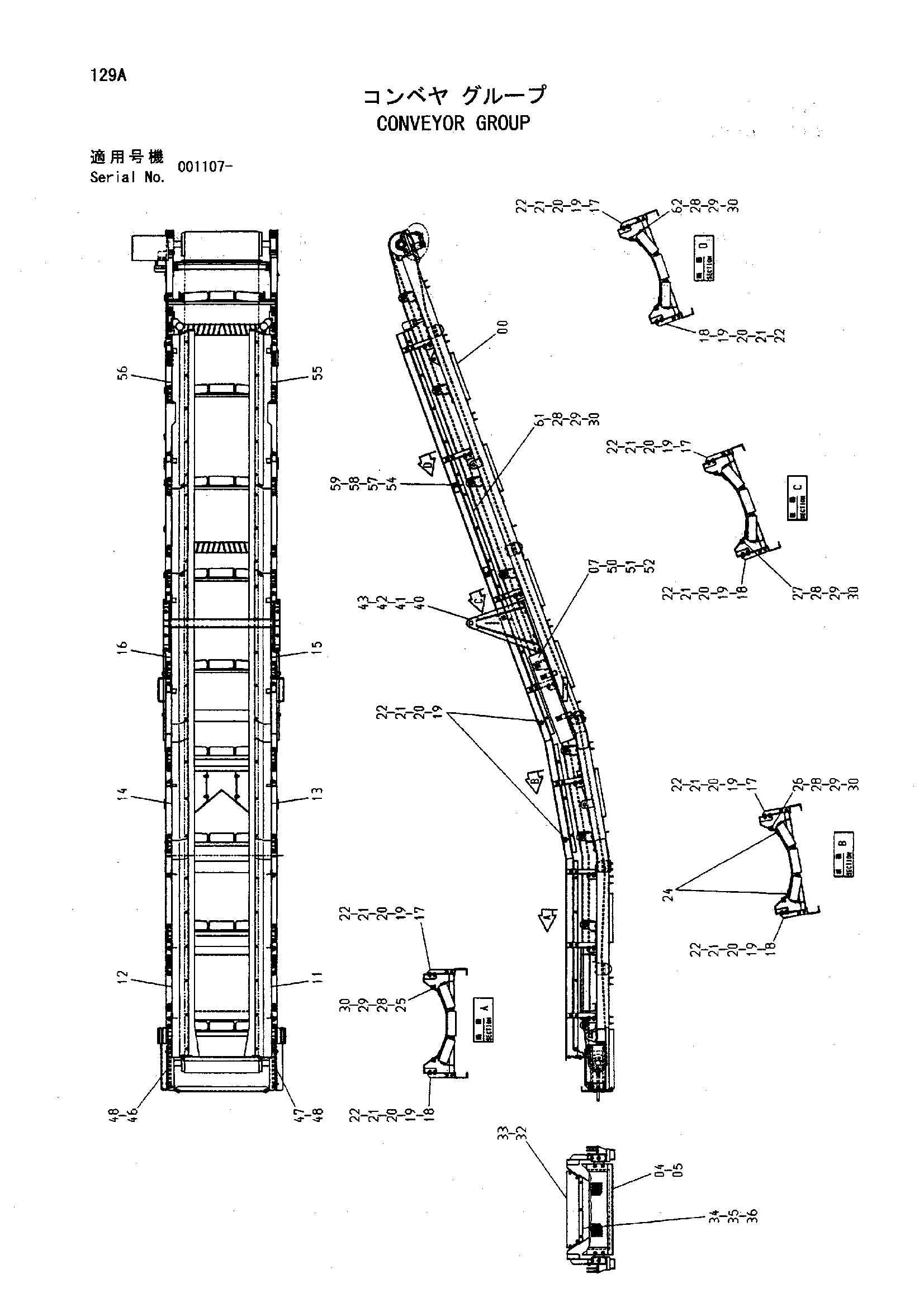

Заводская схема «Конвейер группа» для HITACHI HR900S-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9205283	Конвейер группа	1
00	9205284	Конвейер	1
04	8085329	Крышка	1
05	J031030	Болт с шайбой	4
07	3087758	Крышка	2
11	6020342	Скирт	1
12	6020343	Скирт	1
13	7040947	Скирт	1
14	7040948	Скирт	1
15	7040949	Скирт	1
16	7040953	Скирт	1
17	4428637	Левый кронштейн	8
18	4428638	Правый кронштейн	8
19	J901235	Болт	68
20	A590112	Плоская шайба	136
21	A590912	Пружинная шайба	68
22	J950012	Гайка	68
24	3092934	Резиновая прокладка	2
25	4460308	Штанга плоский	2
26	4428641	Штанга плоский	2
27	4428642	Штанга плоский	2
28	4432554	Болт флусх	44
29	A590110	Плоская шайба	44
30	M660010	U-образная гайка	44
32	8085331	Пластина	1
33	J021025	Болт с шайбой	4
34	4460325	Резиновая прокладка	1
35	4460326	Штанга плоский	1
36	J021030	Болт с шайбой	3
40	7040961	Кронштейн	1
41	J901640	Болт	8
42	A590916	Пружинная шайба	8
43	A590116	Плоская шайба	8
46	9744787	Крышка	1
47	9746400	Крышка	1
48	J021020	Болт с шайбой	4
50	J901020	Болт	4
51	A590910	Пружинная шайба	4
52	J217083	Шайба	4
54	7040956	Скирт	2
55	7040957	Скирт	1
56	7040958	Скирт	1
57	4432554	Болт флусх	8
58	J217083	Шайба	8
59	M660010	U-образная гайка	8
61	4460309	Штанга плоский	2
62	4460311	Штанга плоский	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HR900S-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
