Схреддер трубопроводы — HITACHI HR900S-5

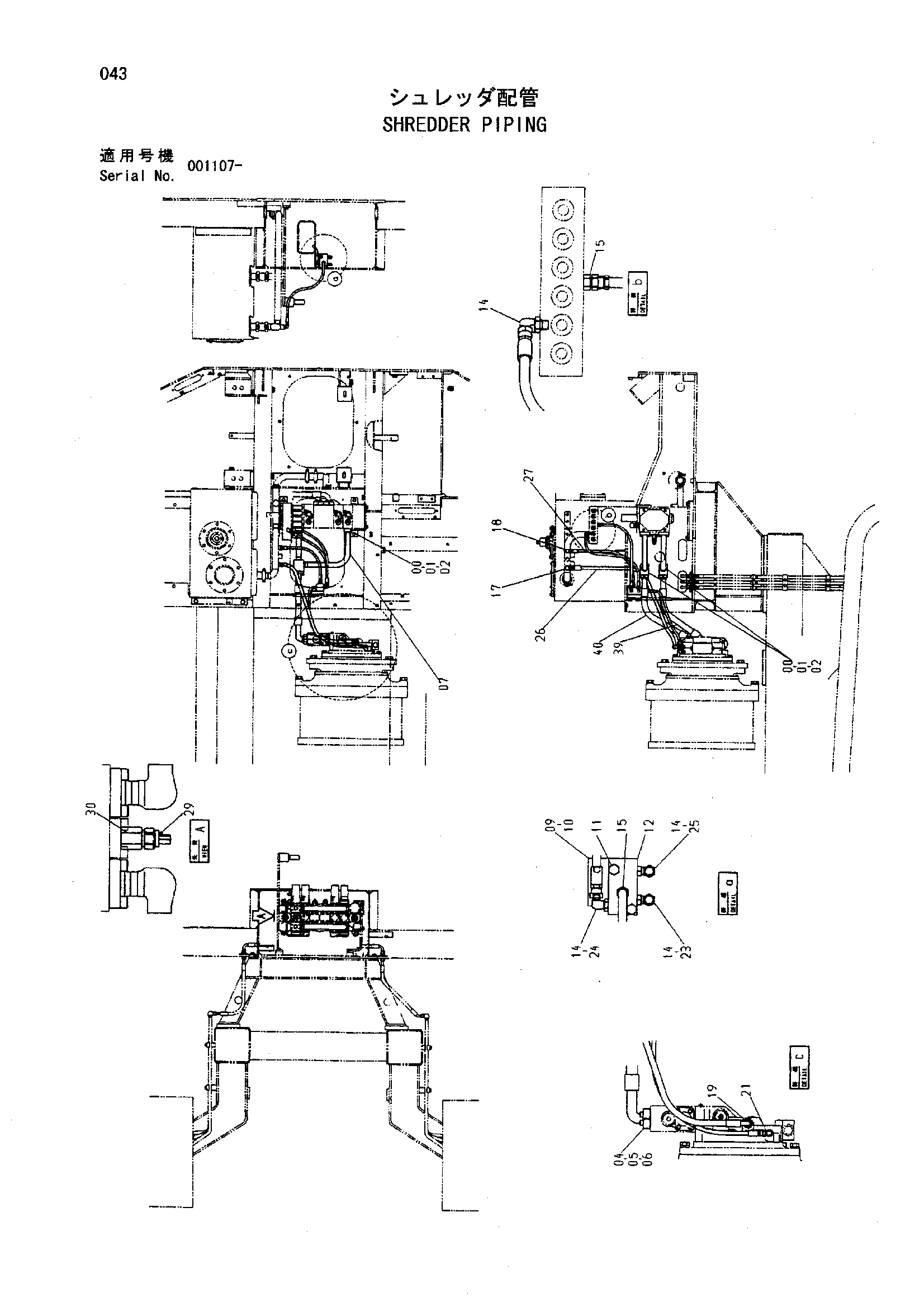

Заводская схема «Схреддер трубопроводы» для HITACHI HR900S-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 962453 | Разъёмный фланец | 12 |
| 01 | 966993 | Уплотнительное кольцо | 6 |
| 02 | J781030 | Болт с внутренним шестигранником | 24 |
| 04 | 966993 | Уплотнительное кольцо | 2 |
| 05 | 4085560 | Разъёмный фланец | 4 |
| 06 | M341240 | Болт с внутренним шестигранником | 8 |
| 07 | 9757682 | Трубка | 2 |
| 09 | J011225 | Болт с шайбой | 2 |
| 10 | 4459894 | Пластина | 1 |
| 11 | J011065 | Болт с шайбой | 2 |
| 12 | 4207238 | Клапан | 1 |
| 14 | A852322 | Угловой штуцер | 4 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852122 | Адаптер | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852334 | Угловой штуцер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | A852332 | Угловой штуцер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852144 | Адаптер | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | A852332 | Угловой штуцер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4460272 | Шланг | 1 |
| 24 | 4460150 | Шланг | 1 |
| 25 | 4460955 | Шланг | 1 |
| 26 | 4460162 | Шланг | 1 |
| 27 | 4467452 | Шланг | 1 |
| 29 | 4436271 | Датчик давления | 1 |
| 29A | 4365826 | Уплотнительное кольцо | 1 |
| 30 | 4463607 | Переходник S | 1 |
| 39 | 4471741 | Шланг | 1 |
| 40 | 4471742 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR900S-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
