Схреддер (2/2) — HITACHI HR750SM

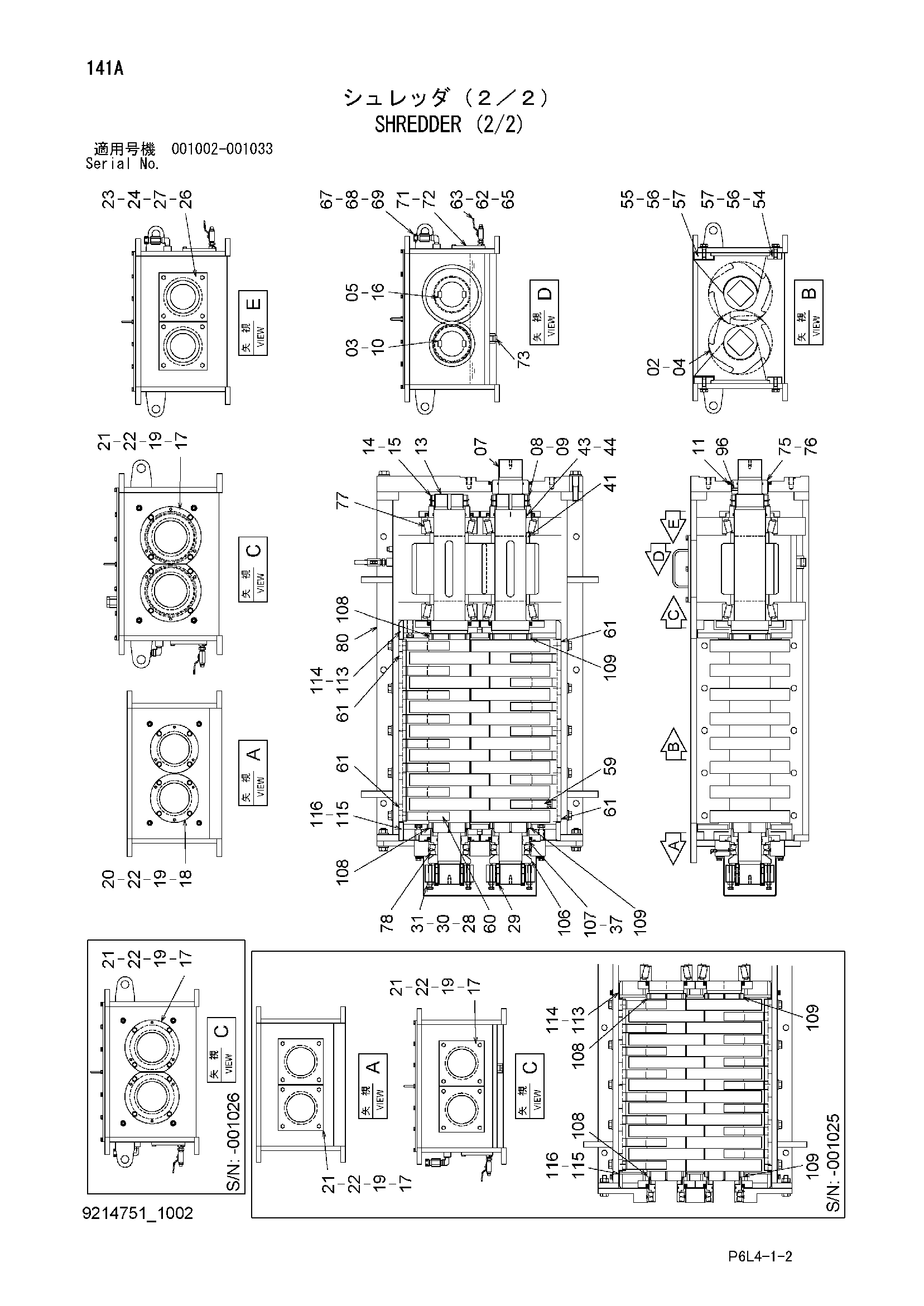

Заводская схема «Схреддер (2/2)» для HITACHI HR750SM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4464655 | Резец | 15 |
| 03 | 3093719 | Ведущая шестерня | 1 |
| 04 | 4464713 | Проставка | 15 |
| 05 | 3093720 | Шестерня | 1 |
| 07 | 2048262 замена: 2052338 | Вал | 1 |
| 08 | 455002 | Гайка подшипник. | 2 |
| 09 | 455011 | Шайба подшипник. | 2 |
| 10 | 94-2422 | Шпонка | 2 |
| 11 | 4600667 | Пылезащитное уплотнение | 1 |
| 13 | 2048263 замена: 2052339 | Вал | 1 |
| 14 | 455002 | Гайка подшипник. | 2 |
| 15 | 455011 | Шайба подшипник. | 2 |
| 16 | 94-2422 | Шпонка | 2 |
| 17 | 4473348 | Держатель | 4 |
| 17 | 4616535 | Держатель | 2 |
| 17 | 4621938 | Держатель | 2 |
| 18 | 4616536 | Держатель | 2 |
| 19 | 4464506 | Пылезащитное уплотнение | 4 |
| 20 | A810195 | Уплотнительное кольцо | 2 |
| 21 | 4465852 | Манжета | 4 |
| 21 | 4616586 | Манжета | 2 |
| 21 | A810230 | Уплотнительное кольцо | 2 |
| 22 | J021250 | Болт с шайбой | 16 |
| 22 | J271250 замена: J901250 | Болт с шайбой | 16 |
| 23 | 4473346 | Держатель | 2 |
| 24 | 4465196 | Пылезащитное уплотнение | 2 |
| 26 | 4465852 | Манжета | 2 |
| 27 | J021245 | Болт с шайбой | 8 |
| 27 | J271245 замена: J901245 | Болт с шайбой | 8 |
| 28 | 4622345 | Ограничитель вал | 2 |
| 29 | 4464511 | Замок | 2 |
| 29A | 4633271 | Болт блокировка | 12 |
| 30 | 4621939 | Болт | 24 |
| 31 | J950012 | Гайка | 24 |
| 37 | 4140446 | Уплотнительное кольцо | 2 |
| 41 | 4473376 | Втулка | 4 |
| 43 | 4473377 | Втулка | 2 |
| 44 | 934333 | Уплотнительное кольцо | 2 |
| 54 | 4473350 | Держатель | 2 |
| 55 | 4473349 | Держатель | 2 |
| 56 | J922055 | Болт | 20 |
| 57 | J222020 | Шайба | 20 |
| 59 | 9758833 замена: 9769162 | Фильтр | 13 |
| 60 | 9758832 замена: 9769163 | Фильтр | 2 |
| 61 | 4473625 | Линер | 4 |
| 62 | 94-4028 | Кран | 1 |
| 63 | 94-1703 | Адаптер | 1 |
| 65 | 94-2024 | Пробка | 1 |
| 67 | 4379582 | Колпачок | 1 |
| 68 | 4379209 | Адаптер | 1 |
| 69 | 94-0649 | Угловой штуцер | 1 |
| 71 | 8053499 | Указатель уровня | 1 |
| 71A | 4100967 | Болт | 2 |
| 72 | 449558 | Уплотнительная шайба | 4 |
| 73 | 94-2015 | Пробка | 1 |
| 75 | 4600668 | Втулка | 1 |
| 76 | 951849 | Уплотнительное кольцо | 1 |
| 77 | 4464509 | Роликовый подшипник | 4 |
| 78 | 4464510 | Подшипник. спх.рол. | 2 |
| 80 | 5008384 | Корпус | 1 |
| 96 | 4321059 | Установочный винт | 1 |
| 106 | 4613870 | Втулка | 2 |
| 107 | 4613869 | Втулка | 2 |
| 108 | 4613871 | Втулка | 2 |
| 109 | 4613872 | Втулка | 2 |
| 113 | 8094799 замена: 8094889 | Пластина маск (передний) | 1 |
| 113 | 8094889 | Пластина маск (передний) | 1 |
| 114 | J271280 замена: J901280 | Болт с шайбой | 4 |
| 115 | 8094800 замена: 8094890 | Пластина маск (задний) | 1 |
| 115 | 8094890 | Пластина маск (задний) | 1 |
| 116 | J271270 замена: J901270 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR750SM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
