Кхуте — HITACHI HR750SM

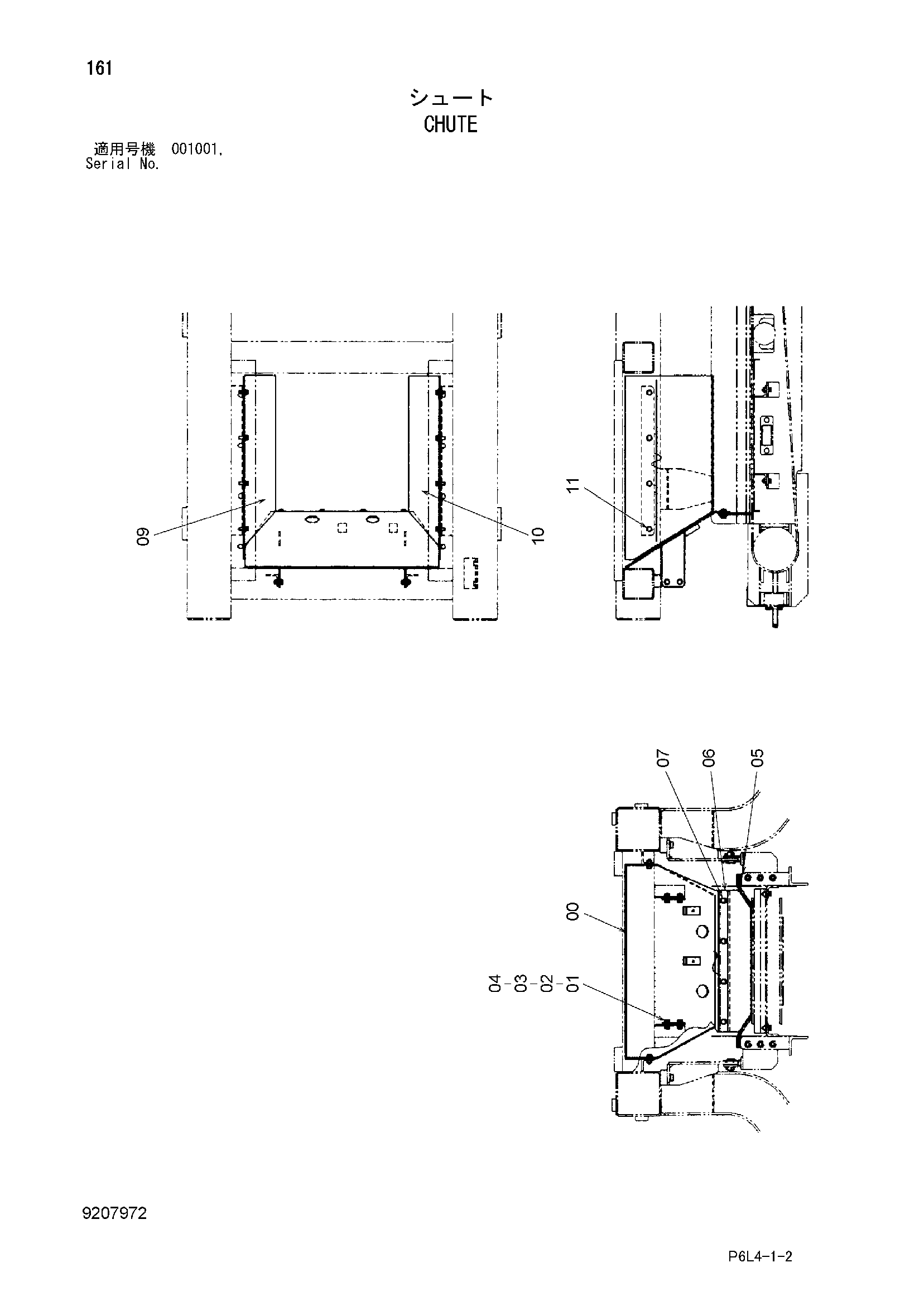

Заводская схема «Кхуте» для HITACHI HR750SM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8085827 | Кронштейн | 1 |
| 01 | J901030 | Болт | 4 |
| 02 | A590110 | Плоская шайба | 8 |
| 03 | A590910 | Пружинная шайба | 4 |
| 04 | J950010 | Гайка | 4 |
| 05 | 4463262 | Резиновая прокладка | 1 |
| 06 | 4463263 | Пластина | 1 |
| 07 | J021030 | Болт с шайбой | 4 |
| 07 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 09 | 4464804 | Пластина | 1 |
| 10 | 4464805 | Пластина | 1 |
| 11 | J021025 | Болт с шайбой | 8 |
| 11 | J271025 замена: J901025 | Болт с шайбой | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR750SM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
