Пол ход рычаг — HITACHI HR750SM

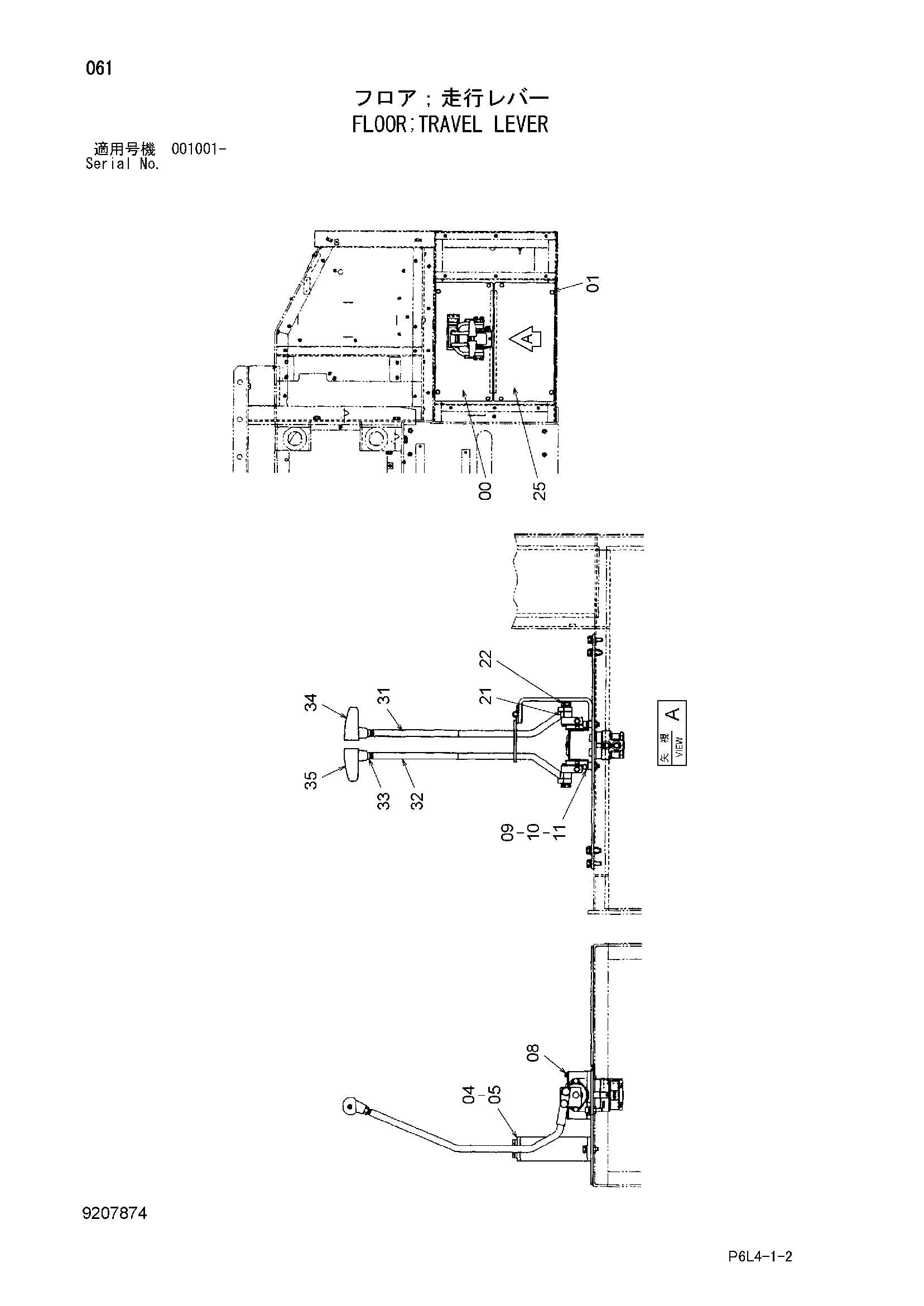

Заводская схема «Пол ход рычаг» для HITACHI HR750SM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8086025 | Пол | 1 |
| 01 | J021030 | Болт с шайбой | 8 |
| 01 | J271030 замена: J901030 | Болт с шайбой | 8 |
| 04 | 8071427 замена: 8092230 | Замок | 1 |
| 04 | 8092230 | Замок | 1 |
| 05 | J021035 | Болт с шайбой | 2 |
| 05 | J271035 замена: J901035 | Болт с шайбой | 2 |
| 08 | 9184276 замена: 9226365 | Пилотный клапан | 1 |
| 08 | 9195307 | Пилотный клапан | 1 |
| 08 | 9226365 замена: 9235551 | Пилотный клапан | 1 |
| 08 | 9235551 | Пилотный клапан | 1 |
| 09 | J781035 | Болт с внутренним шестигранником | 2 |
| 10 | A590910 | Пружинная шайба | 2 |
| 11 | A590110 | Плоская шайба | 2 |
| 21 | 4395637 | Проставка | 2 |
| 22 | J051050 | Болт с шайбой | 4 |
| 22 | J271050 замена: J901050 | Болт с шайбой | 4 |
| 25 | 9757785 | Пол | 1 |
| 31 | 8075450 | Рычаг | 1 |
| 32 | 8075449 | Рычаг | 1 |
| 33 | 4424185 | Гайка | 2 |
| 34 | 2045468 замена: 2051176 | Рукоятка | 1 |
| 34 | 2051176 | Рукоятка | 1 |
| 35 | 2045469 замена: 2051176 | Рукоятка | 1 |
| 35 | 2051177 | Рукоятка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR750SM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
