Схреддер (1/2) — HITACHI HR750SM

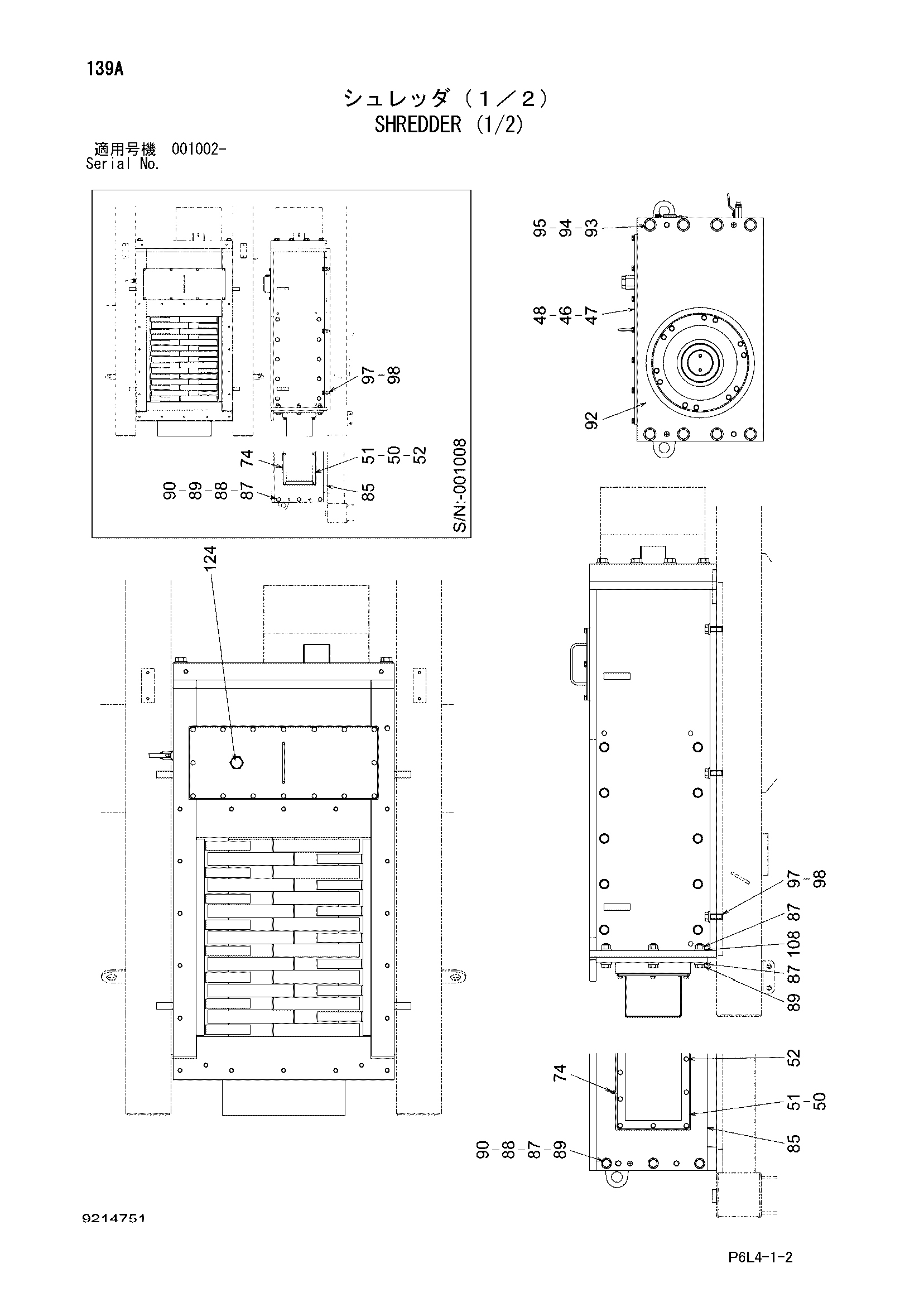

Заводская схема «Схреддер (1/2)» для HITACHI HR750SM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 46 | 8086031 | Крышка шестерня | 1 |
| 46 | 8091831 замена: 8097078 | Крышка шестерня | 1 |
| 46 | 8097078 | Крышка шестерня | 1 |
| 47 | 4472386 | Манжета | 1 |
| 47 | 4601931 | Манжета | 1 |
| 48 | J011020 | Болт с шайбой | 8 |
| 48 | J271020 замена: J901020 | Болт с шайбой | 8 |
| 48 | J271025 | Болт с шайбой | 16 |
| 48A | J901025 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 50 | 8087905 | Крышка концевой | 1 |
| 50 | 8091936 | Крышка концевой | 1 |
| 51 | 4464505 | Манжета | 1 |
| 51 | 4601933 | Манжета | 1 |
| 52 | J011020 | Болт с шайбой | 6 |
| 52 | J271020 замена: J901020 | Болт с шайбой | 6 |
| 52 | J271020 | Болт с шайбой | 13 |
| 52A | J901020 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
| 74 | J75581 | Пресс-маслёнка | 2 |
| 85 | 7042435 замена: 7045791 | Корпус задний | 1 |
| 85 | 7045791 | Корпус задний | 1 |
| 87 | J950020 | Гайка | 6 |
| 88 | J222020 | Шайба | 6 |
| 89 | J922080 | Болт | 6 |
| 90 | J402050 | Установочный штифт | 2 |
| 92 | 3095243 | Базовый гидромотор | 1 |
| 93 | J922402 | Болт | 8 |
| 94 | J222024 | Шайба | 8 |
| 95 | J402080 | Установочный штифт | 2 |
| 97 | J932055 | Болт | 6 |
| 98 | J222020 | Шайба | 6 |
| 108 | J222020 | Шайба | 6 |
| 124 | A885008 | Пробка | 1 |
| 124A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR750SM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
