Напорные трубопроводы — HITACHI HR750SM

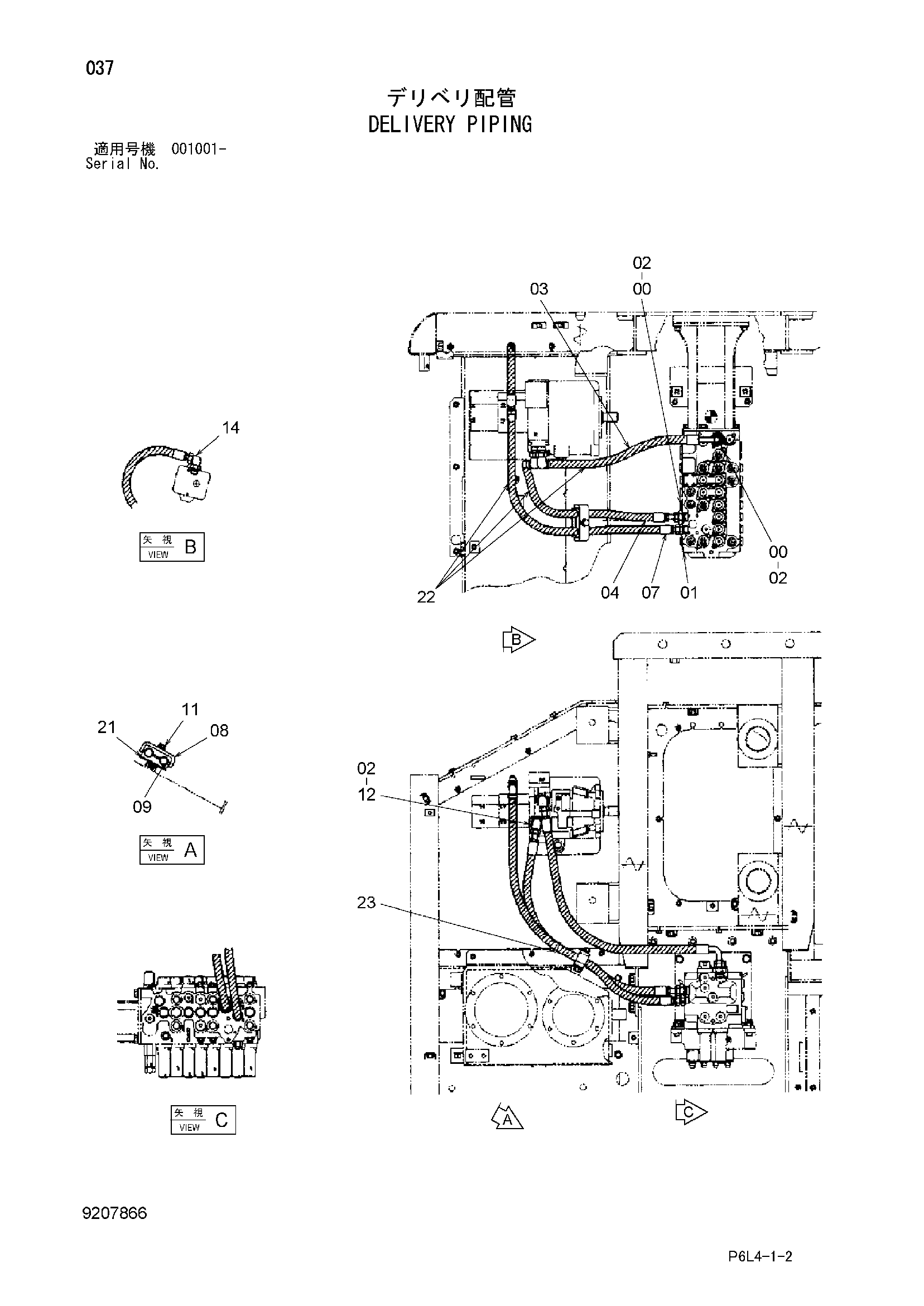

Заводская схема «Напорные трубопроводы» для HITACHI HR750SM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A853164 | Адаптер | 2 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 01 | A852144 | Адаптер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4138938 | Уплотнительное кольцо | 4 |
| 03 | 4465375 | Шланг | 1 |
| 04 | 4466418 | Шланг | 1 |
| 07 | 4305272 | Шланг | 1 |
| 08 | 8082431 | Хомут | 1 |
| 09 | 4285722 | Резиновая прокладка | 1 |
| 11 | J021070 | Болт с шайбой | 1 |
| 11 | J271070 замена: J901070 | Болт с шайбой | 1 |
| 12 | A853364 | Угловой штуцер | 2 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | A852344 | Угловой штуцер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4303989 | Пластина | 1 |
| 22 | 4327294 замена: 4629693 | Защитный кожух | 6 |
| 22 | 4629693 | Защитный кожух | 6 |
| 23 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR750SM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
