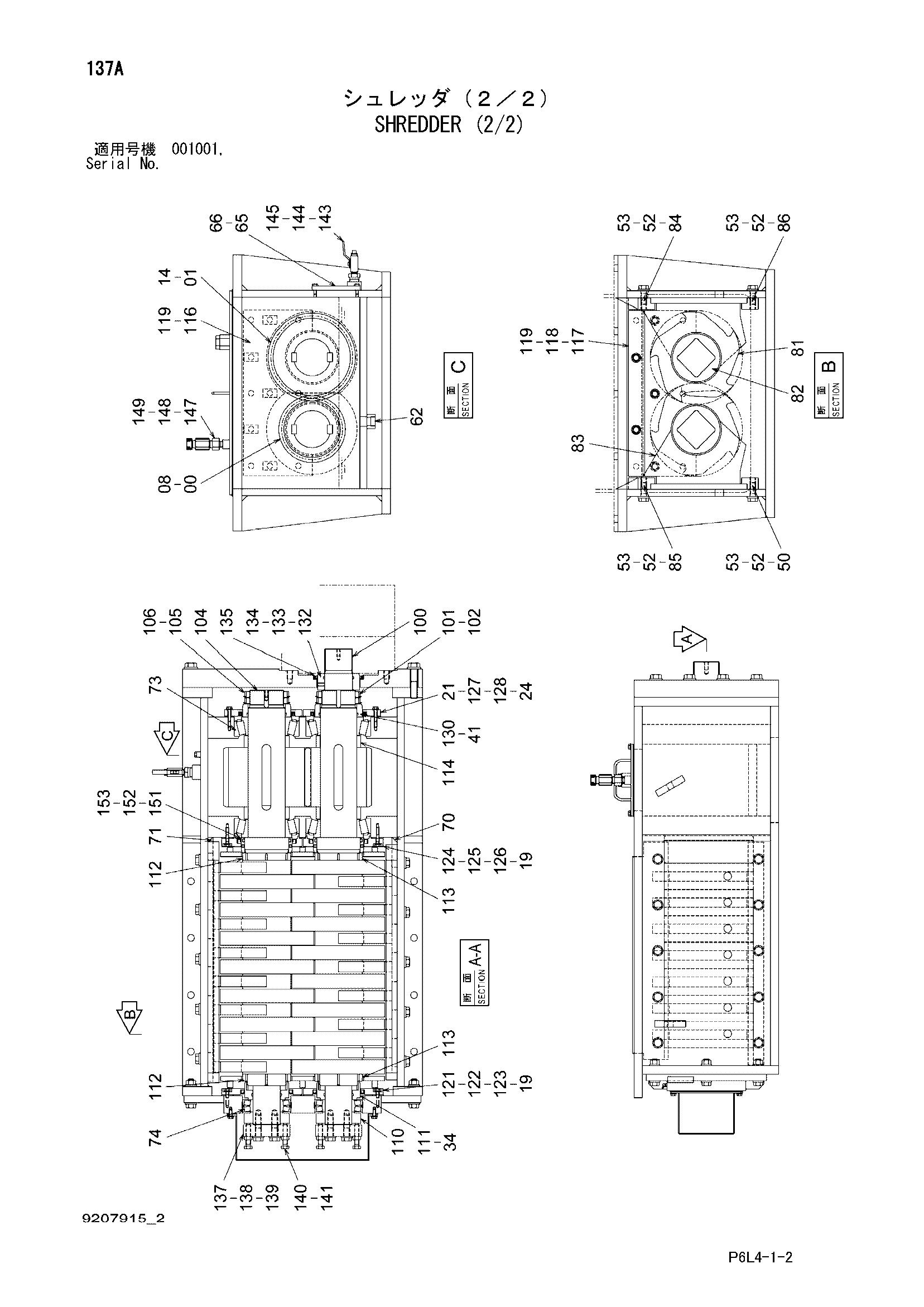

Схреддер (2/2) — HITACHI HR750SM
Заводская схема «Схреддер (2/2)» для HITACHI HR750SM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3093719 | Ведущая шестерня | 1 |
| 01 | 3093720 | Шестерня | 1 |
| 08 | 94-2422 | Шпонка | 2 |
| 14 | 94-2422 | Шпонка | 2 |
| 19 | 4464504 | Манжета | 4 |
| 21 | 3093724 | Держатель | 2 |
| 24 | 4464503 | Манжета | 2 |
| 34 | 4140446 | Уплотнительное кольцо | 2 |
| 41 | 934333 | Уплотнительное кольцо | 2 |
| 50 | 3093726 | Держатель | 1 |
| 52 | J922055 | Болт | 20 |
| 53 | J222020 | Шайба | 20 |
| 62 | 94-2015 | Пробка | 1 |
| 65 | 8053499 | Указатель уровня | 1 |
| 65A | 4100967 | Болт | 2 |
| 66 | 449558 | Уплотнительная шайба | 1 |
| 70 | 4464868 | Регулировочная шайба | 1 |
| 71 | 4464869 | Регулировочная шайба | 1 |
| 73 | 4464509 | Роликовый подшипник | 4 |
| 74 | 4464510 | Подшипник. спх.рол. | 2 |
| 81 | 4464655 | Резец | 15 |
| 82 | 4464713 | Проставка | 15 |
| 83 | 8087904 | Фильтр | 15 |
| 84 | 3094407 | Держатель | 1 |
| 85 | 3095255 | Держатель | 1 |
| 86 | 3095260 | Держатель | 1 |
| 100 | 2052338 | Вал привод | 1 |
| 101 | 455002 | Гайка подшипник. | 2 |
| 102 | 455011 | Шайба подшипник. | 2 |
| 104 | 2052339 | Вал | 1 |
| 105 | 455002 | Гайка подшипник. | 2 |
| 106 | 455011 | Шайба подшипник. | 2 |
| 110 | 4631650 | Кольцо блокировка | 2 |
| 111 | 4613869 | Втулка | 2 |
| 112 | 4613871 | Втулка | 2 |
| 113 | 4613872 | Втулка | 2 |
| 114 | 4473376 | Втулка | 4 |
| 116 | 8101423 | Пластина маск (передний) | 1 |
| 117 | 8101424 | Пластина маск (раре) | 1 |
| 118 | 9764707 | Штанга | 1 |
| 119 | J271225 | Болт с шайбой | 10 |
| 119A | J901225 | Болт | 1 |
| 119B | J222012 | Шайба | 1 |
| 121 | 3107177 | Держатель задний | 2 |
| 122 | 4640414 | Пылезащитное уплотнение | 2 |
| 123 | J271025 | Болт с шайбой | 14 |
| 123A | J901025 | Болт | 1 |
| 123B | J222012 | Шайба | 1 |
| 124 | 3107146 | Держатель передний | 2 |
| 125 | 4650509 | Пылезащитное уплотнение | 2 |
| 126 | J271035 | Болт с шайбой | 14 |
| 126A | J901035 | Болт | 1 |
| 126B | J222012 | Шайба | 1 |
| 127 | 4465196 | Пылезащитное уплотнение | 2 |
| 128 | J271045 | Болт с шайбой | 14 |
| 128A | J901045 | Болт | 1 |
| 128B | J222012 | Шайба | 1 |
| 130 | 4473377 | Втулка | 2 |
| 132 | 4600668 | Втулка | 1 |
| 133 | 951849 | Уплотнительное кольцо | 1 |
| 134 | 4321059 | Установочный винт | 1 |
| 135 | 4600667 | Пылезащитное уплотнение | 1 |
| 137 | 4631773 | Пластина концевой | 2 |
| 138 | J922080 | Болт | 8 |
| 139 | J222020 | Шайба | 8 |
| 140 | 4631778 | Болт | 16 |
| 141 | J950016 | Гайка | 16 |
| 143 | 94-1910 | Адаптер | 1 |
| 144 | 94-4028 | Кран | 1 |
| 145 | 94-2024 | Пробка | 1 |
| 147 | 4419789 | Переходник S | 1 |
| 148 | 4379209 | Адаптер сапун | 1 |
| 149 | 4370582 | Крышка | 1 |
| 151 | 4650506 | Втулка | 2 |
| 152 | 4140449 | Уплотнительное кольцо | 2 |
| 153 | 4098360 | Установочный винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR750SM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
