Схреддер трубопроводы — HITACHI HR750SM

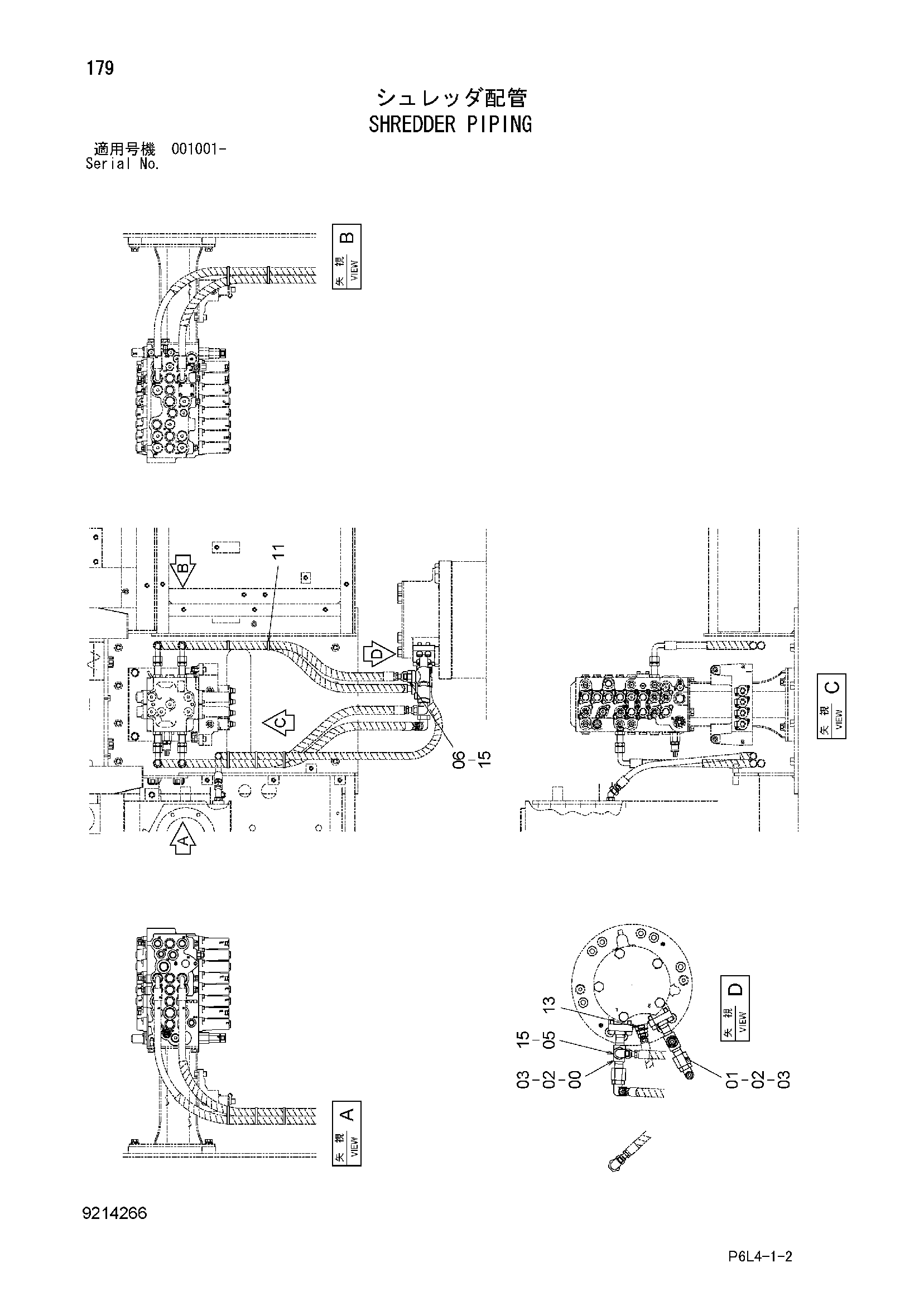

Заводская схема «Схреддер трубопроводы» для HITACHI HR750SM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8093839 | Трубка | 2 |
| 02 | A811035 | Уплотнительное кольцо | 2 |
| 03 | J781235 | Болт с внутренним шестигранником | 8 |
| 05 | A853364 | Угловой штуцер | 3 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | A853164 | Адаптер | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4055312 | Ленточный зажим | 5 |
| 13 | 4459039 | Адаптер | 1 |
| 15 | 4138938 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR750SM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
