Ремень конвейер — HITACHI HR750SM

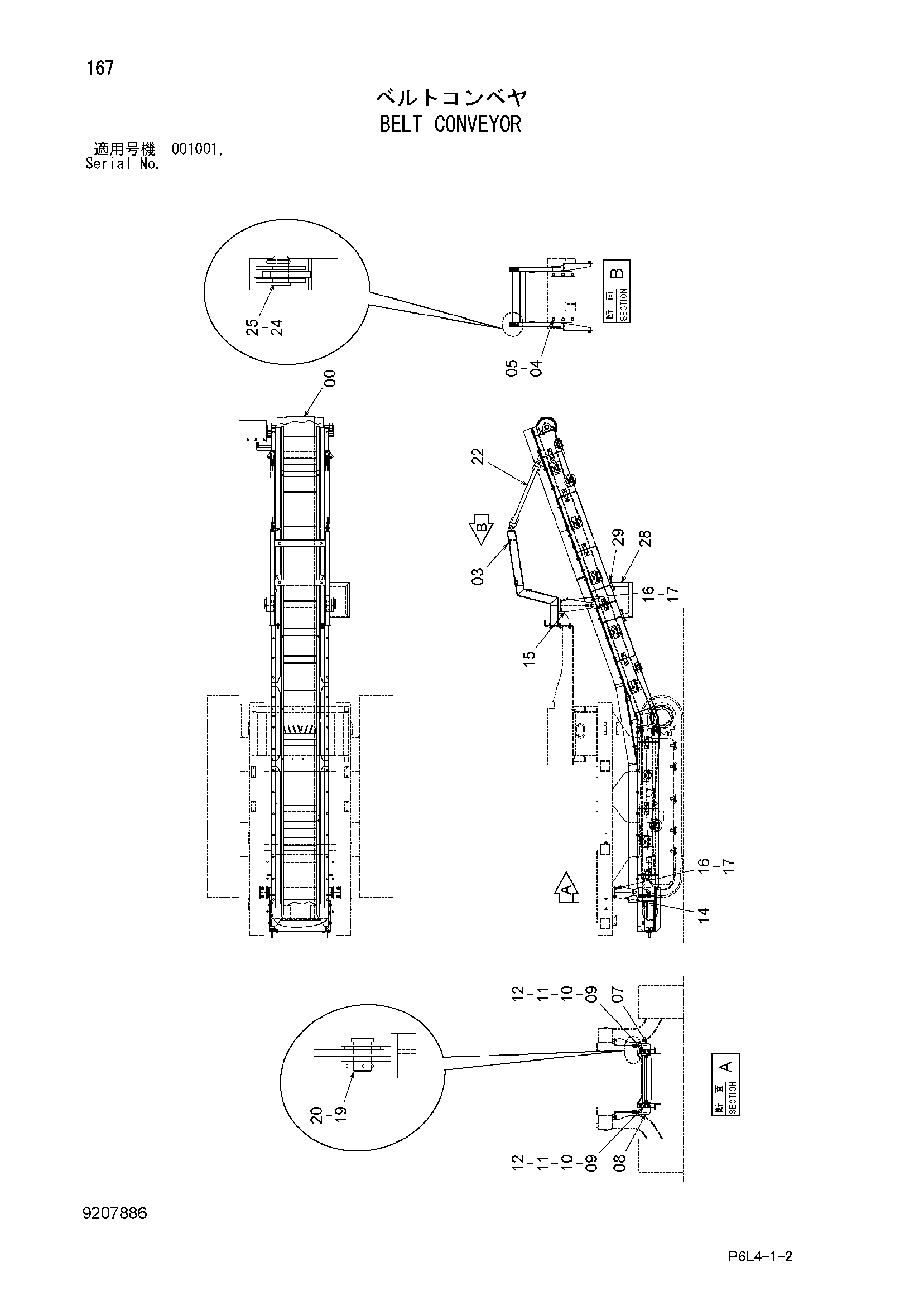

Заводская схема «Ремень конвейер» для HITACHI HR750SM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 7041235 | Кронштейн | 1 |
| 04 | J901645 | Болт | 6 |
| 05 | J222016 | Шайба | 6 |
| 07 | 8085828 | Правый кронштейн | 2 |
| 08 | 8085829 | Левый кронштейн | 2 |
| 09 | J901435 | Болт | 12 |
| 10 | A590914 | Пружинная шайба | 12 |
| 11 | A590114 | Плоская шайба | 24 |
| 12 | J950014 | Гайка | 12 |
| 14 | 8085830 | Кронштейн | 2 |
| 15 | 8085831 | Кронштейн | 2 |
| 16 | J901635 | Болт | 8 |
| 17 | J222016 | Шайба | 8 |
| 19 | 4465389 | Палец | 4 |
| 20 | A766040 | Шплинт | 4 |
| 22 | 8101550 | Шток | 2 |
| 24 | 4465389 | Палец | 4 |
| 25 | A766040 | Шплинт | 4 |
| 28 | 8085895 | Пол | 1 |
| 29 | J021025 | Болт с шайбой | 4 |
| 29 | J271025 замена: J901025 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR750SM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
