Конвейер — HITACHI HR750SM

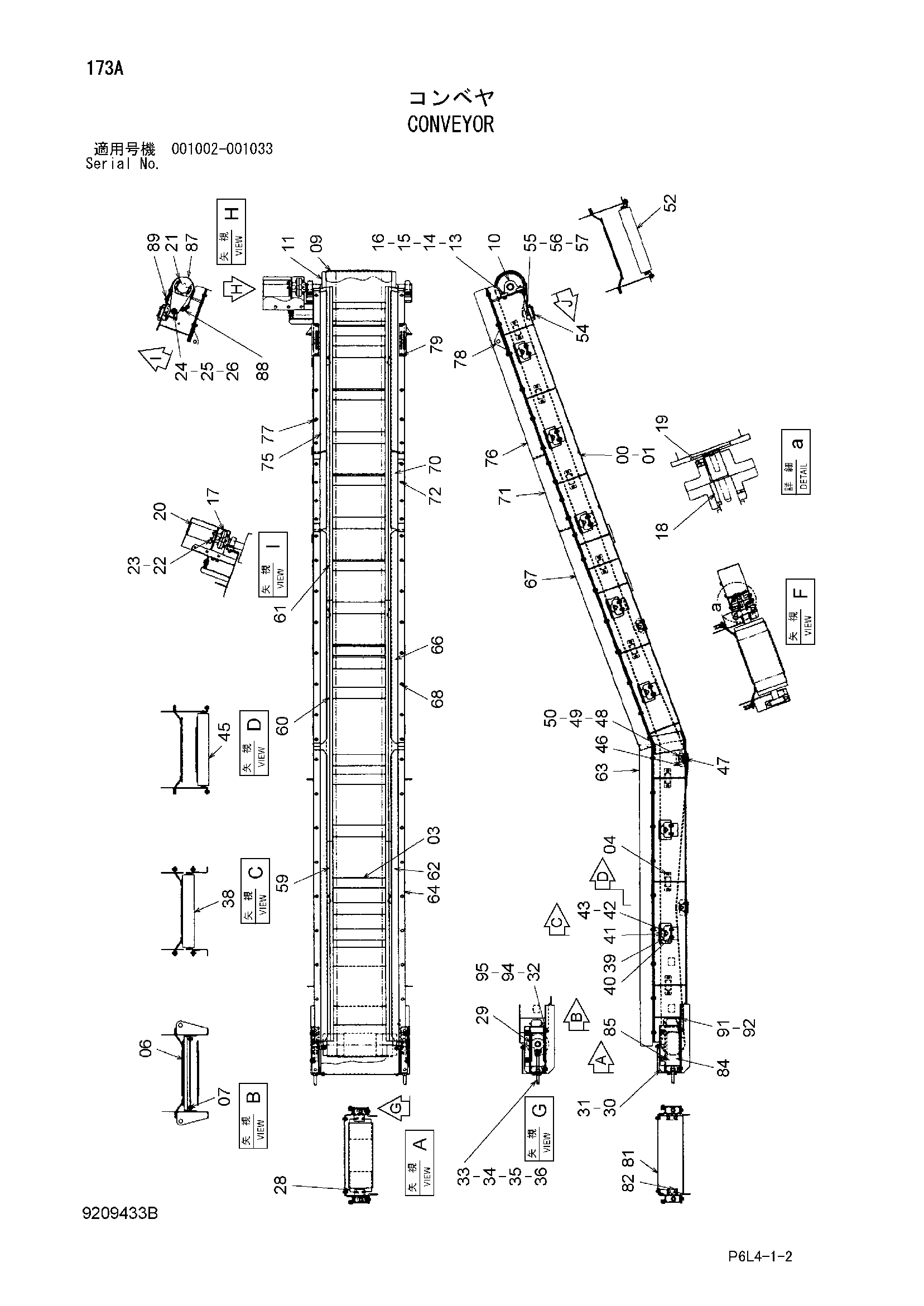

Заводская схема «Конвейер» для HITACHI HR750SM. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5008373	Рама боковой(правый)	1
01	5008374	Рама боковой(левый)	1
03	9756569	Опора	8
04	J021025	Болт с шайбой	32
04	J271025 замена: J901025	Болт с шайбой	32
06	8092610	Опора	1
07	J021030	Болт с шайбой	4
07	J271030 замена: J901030	Болт с шайбой	4
09	4465011 замена: 4478302	Ремень	1
09	4478302	Ремень	1
10	4465535	Подшипник. блок	2
11	8085744	Шкив привод	1
13	J901455	Болт	4
14	A590114	Плоская шайба	8
15	A590914	Пружинная шайба	4
16	J950014	Гайка	4
17	4379721	Муфта фланец	1
18	94-2292	Шпонка	1
19	M450608	Установочный винт	2
20	4383503	Гидромотор	1
21	4407095	Пластина	1
22	M341230	Болт с внутренним шестигранником	4
23	A590912	Пружинная шайба	4
24	4407083	Палец	1
25	A590120	Плоская шайба	1
26	A764040	Шплинт	1
28	8083913	Шкив таил	1
29	4436391	Подшипник. блок	2
30	7041474	Рама направляющая(правый)	1
31	7041475	Рама направляющая(левый)	1
32	J021035	Болт с шайбой	4
32	J271035 замена: J901035	Болт с шайбой	4
33	4465265	Болт регулировочный	2
34	4359107	Гайка	6
35	A590920	Пружинная шайба	2
36	4448247	Гайка	2
38	4465002	Ролик	7
39	4462714	Кронштейн	14
40	J031030	Болт с шайбой	28
40	J281030 замена: J901030	Болт с шайбой	28
41	4465285	Пластина шпонка	14
42	J900610	Болт	28
43	A590906	Пружинная шайба	28
45	4465002	Ролик	3
46	4462714	Кронштейн	8
47	J031030	Болт с шайбой	12
47	J281030 замена: J901030	Болт с шайбой	12
48	4465285	Пластина шпонка	6
49	J900610	Болт	12
50	A590906	Пружинная шайба	12
52	4473325	Ролик	1
54	J031025	Болт с шайбой	4
54	J281025 замена: J901025	Болт с шайбой	4
55	4465285	Пластина шпонка	2
56	J900610	Болт	4
57	A590906	Пружинная шайба	4
59	4602703	Резиновая прокладка	2
60	4602702	Резиновая прокладка	2
61	3098351	Резиновая прокладка	2
62	3095352	Скирт	2
63	3095353	Крышка боковой	2
64	J021030	Болт с шайбой	18
64	J271030 замена: J901030	Болт с шайбой	18
66	3095354	Скирт	2
67	3095355	Крышка боковой	2
68	J021030	Болт с шайбой	16
68	J271030 замена: J901030	Болт с шайбой	16
70	4462785	Скирт	2
71	4462817	Крышка боковой	2
72	J021035	Болт с шайбой	8
72	J271035 замена: J901035	Болт с шайбой	8
75	3095356	Скирт	2
76	3095357	Крышка боковой	2
77	J021030	Болт с шайбой	8
77	J271030 замена: J901030	Болт с шайбой	8
78	8085800	Кронштейн	2
79	J021040	Болт с шайбой	4
79	J271040 замена: J901040	Болт с шайбой	4
81	3092208	Крышка	1
82	J021025	Болт с шайбой	6
82	J271025 замена: J901025	Болт с шайбой	6
84	4472190	Крышка	2
85	J021025	Болт с шайбой	4
85	J271025 замена: J901025	Болт с шайбой	4
87	8086343	Крышка	1
88	8074264	Пластина	1
89	J021025	Болт с шайбой	7
89	J271025 замена: J901025	Болт с шайбой	7
91	4474182	Крышка	2
92	M360616	Болт винг	4
94	A590110	Плоская шайба	4
95	J950010	Гайка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HR750SM и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
