Крышка (2) — HITACHI HR750SM

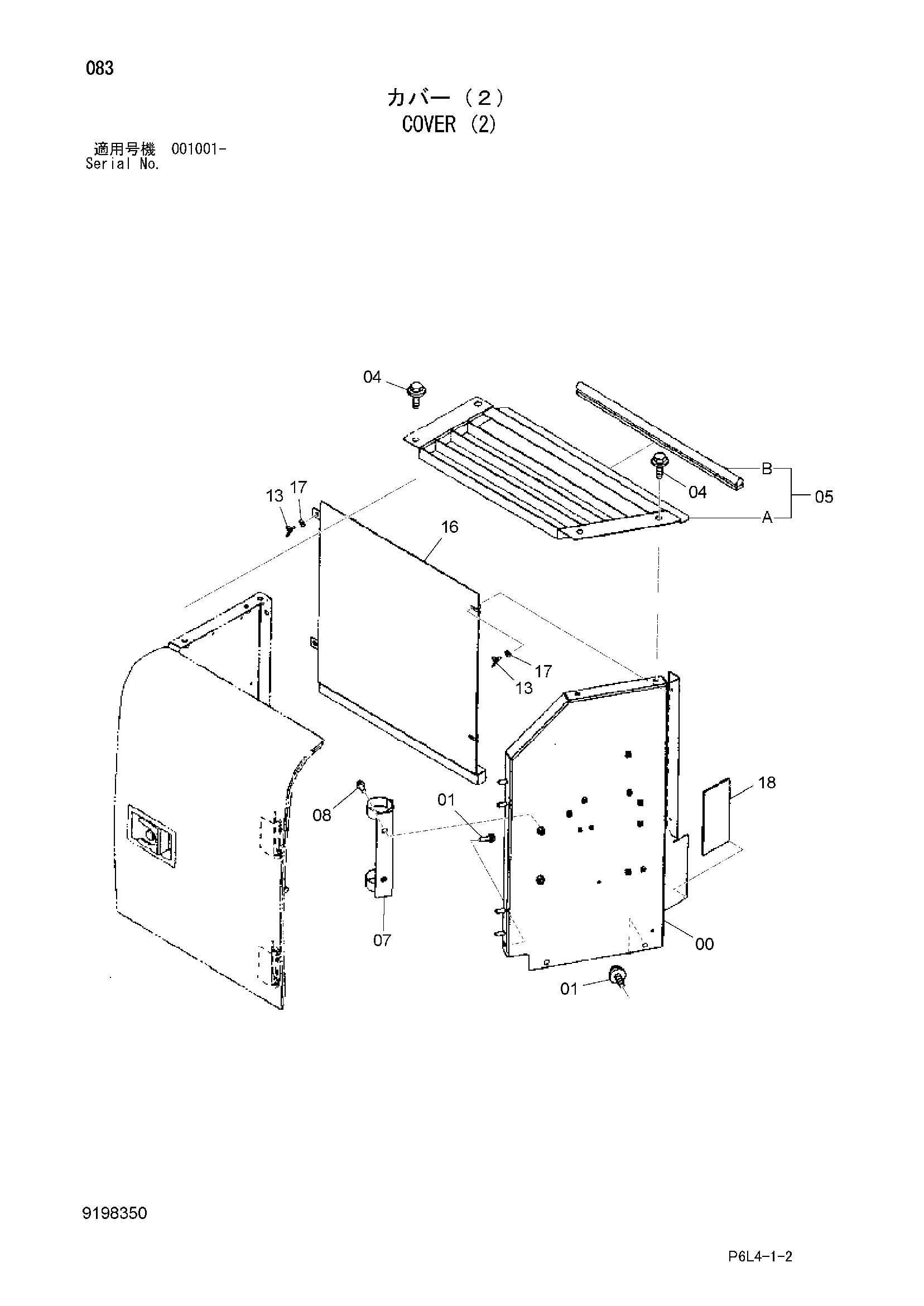

Заводская схема «Крышка (2)» для HITACHI HR750SM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7039856 | Крышка | 1 |
| 01 | J021030 | Болт с шайбой | 3 |
| 01 | J271030 замена: J901030 | Болт с шайбой | 3 |
| 04 | J031025 | Болт с шайбой | 4 |
| 04 | J281025 замена: J901025 | Болт с шайбой | 4 |
| 05 | 9206216 | Крышка в сборе | 1 |
| 05A | 8083004 | Крышка | 1 |
| 05B | 4461741 | Резиновое уплотнение | 1 |
| 07 | 4375688 замена: 4656678 | Держатель | 1 |
| 07 | 4656678 | Держатель | 1 |
| 08 | J021030 | Болт с шайбой | 2 |
| 08 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 13 | M360616 | Болт винг | 4 |
| 16 | 4461743 | Сетка | 1 |
| 17 | 4466009 | Плоская шайба | 4 |
| 18 | 4466367 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR750SM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
