Облицовка (4) — HITACHI HR750SM

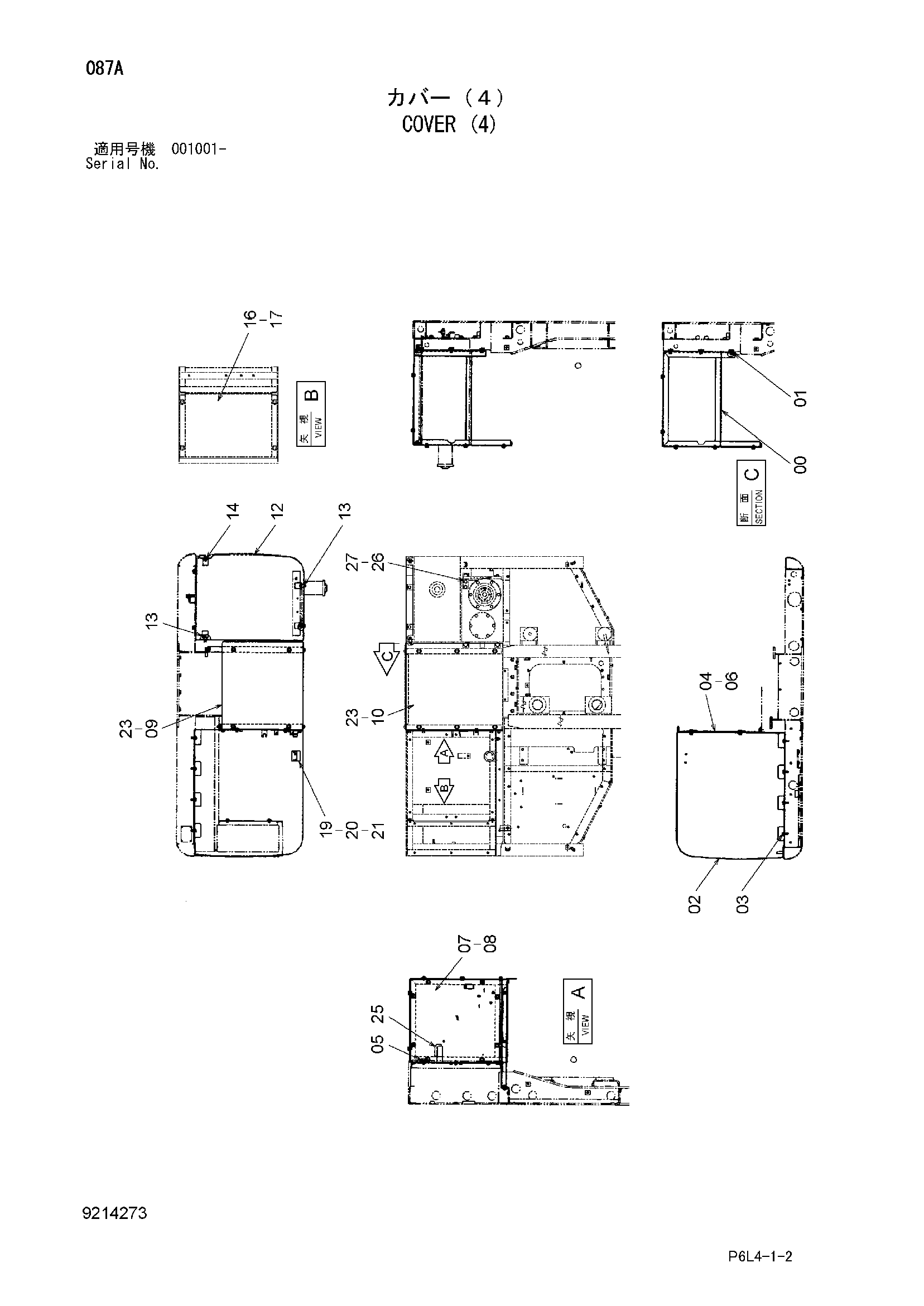

Заводская схема «Облицовка (4)» для HITACHI HR750SM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7041351 | Кронштейн | 1 |
| 01 | J021030 | Болт с шайбой | 3 |
| 01 | J271030 замена: J901030 | Болт с шайбой | 3 |
| 02 | 7042447 | Крышка | 1 |
| 03 | J031030 | Болт с шайбой | 4 |
| 03 | J281030 замена: J901030 | Болт с шайбой | 4 |
| 04 | 7042347 | Кронштейн | 1 |
| 05 | J021025 | Болт с шайбой | 3 |
| 05 | J271025 замена: J901025 | Болт с шайбой | 3 |
| 06 | J021030 | Болт с шайбой | 2 |
| 06 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 07 | 7042442 | Крышка | 1 |
| 08 | J031030 | Болт с шайбой | 8 |
| 08 | J281030 замена: J901030 | Болт с шайбой | 8 |
| 09 | 3094177 | Крышка | 1 |
| 10 | 3094180 | Крышка | 1 |
| 12 | 7041354 | Крышка | 1 |
| 13 | J021040 | Болт с шайбой | 3 |
| 13 | J271040 замена: J901040 | Болт с шайбой | 3 |
| 14 | J021025 | Болт с шайбой | 1 |
| 14 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 16 | 3093672 | Крышка | 1 |
| 17 | J031020 | Болт с шайбой | 4 |
| 17 | J281020 замена: J901020 | Болт с шайбой | 4 |
| 19 | 4091871 | Уровень | 1 |
| 19A | 4084186 | Крышка | 1 |
| 20 | 3070974 | Кронштейн | 1 |
| 21 | J460520 | Винт с шайбой | 2 |
| 23 | J031025 | Болт с шайбой | 10 |
| 23 | J281025 замена: J901025 | Болт с шайбой | 10 |
| 25 | 4435939 | Амортизатор | 1 |
| 26 | J901216 | Болт | 2 |
| 27 | A590112 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR750SM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
