Схреддер трубопроводы (верхняя платформа) — HITACHI HR750SM

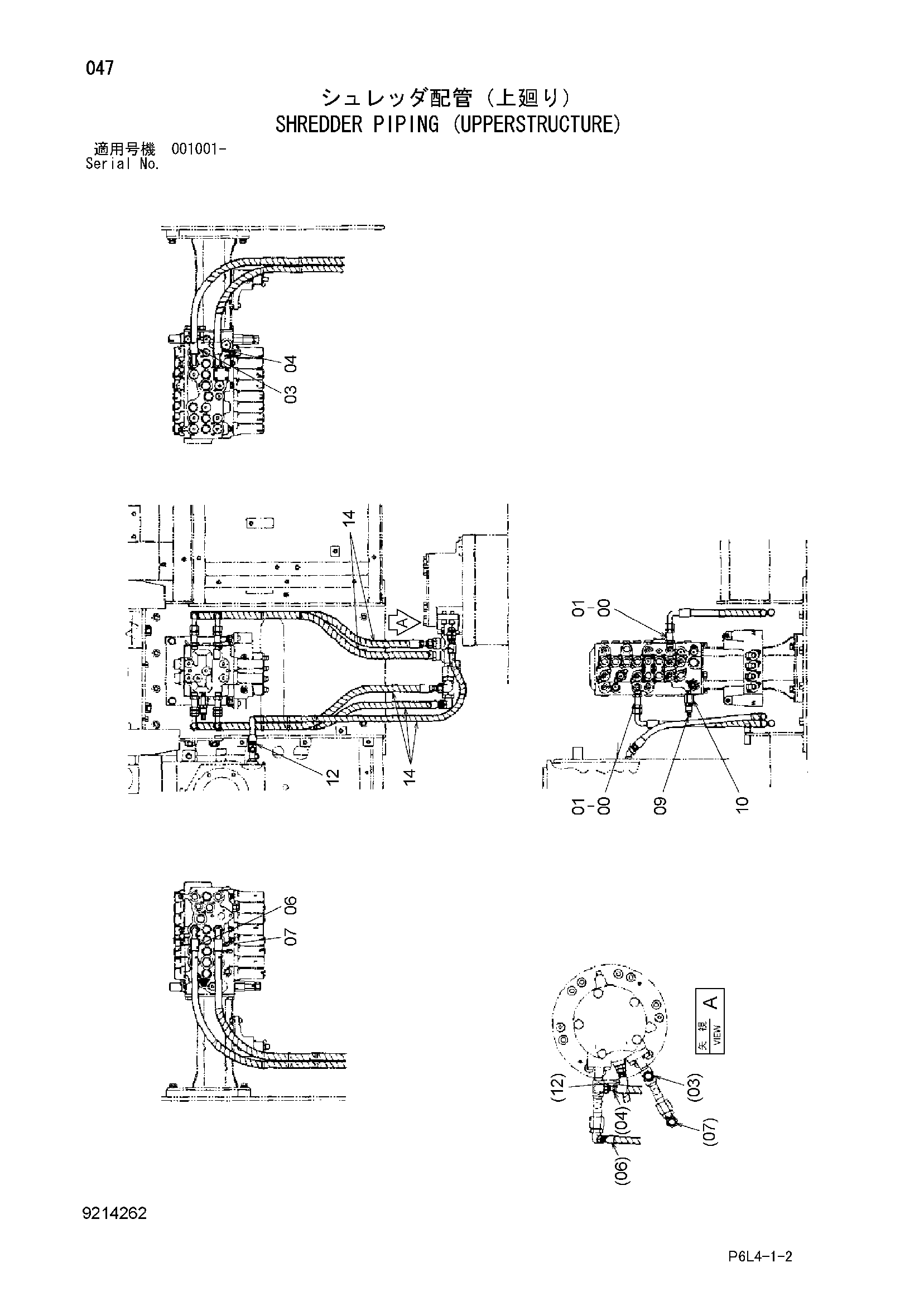

Заводская схема «Схреддер трубопроводы (верхняя платформа)» для HITACHI HR750SM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4199247 | Адаптер | 4 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4138938 | Уплотнительное кольцо | 4 |
| 03 | 4473161 | Шланг | 1 |
| 04 | 4463721 | Шланг | 1 |
| 06 | 4473161 | Шланг | 1 |
| 07 | 4473160 | Шланг | 1 |
| 09 | 4436271 | Датчик давления | 1 |
| 09A | 4365826 | Уплотнительное кольцо | 1 |
| 10 | 4463607 | Переходник S | 1 |
| 12 | 4304472 | Шланг | 1 |
| 14 | 4327294 замена: 4629693 | Защитный кожух | 10 |
| 14 | 4629693 | Защитный кожух | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR750SM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
