Гидробак — HITACHI HR750SM

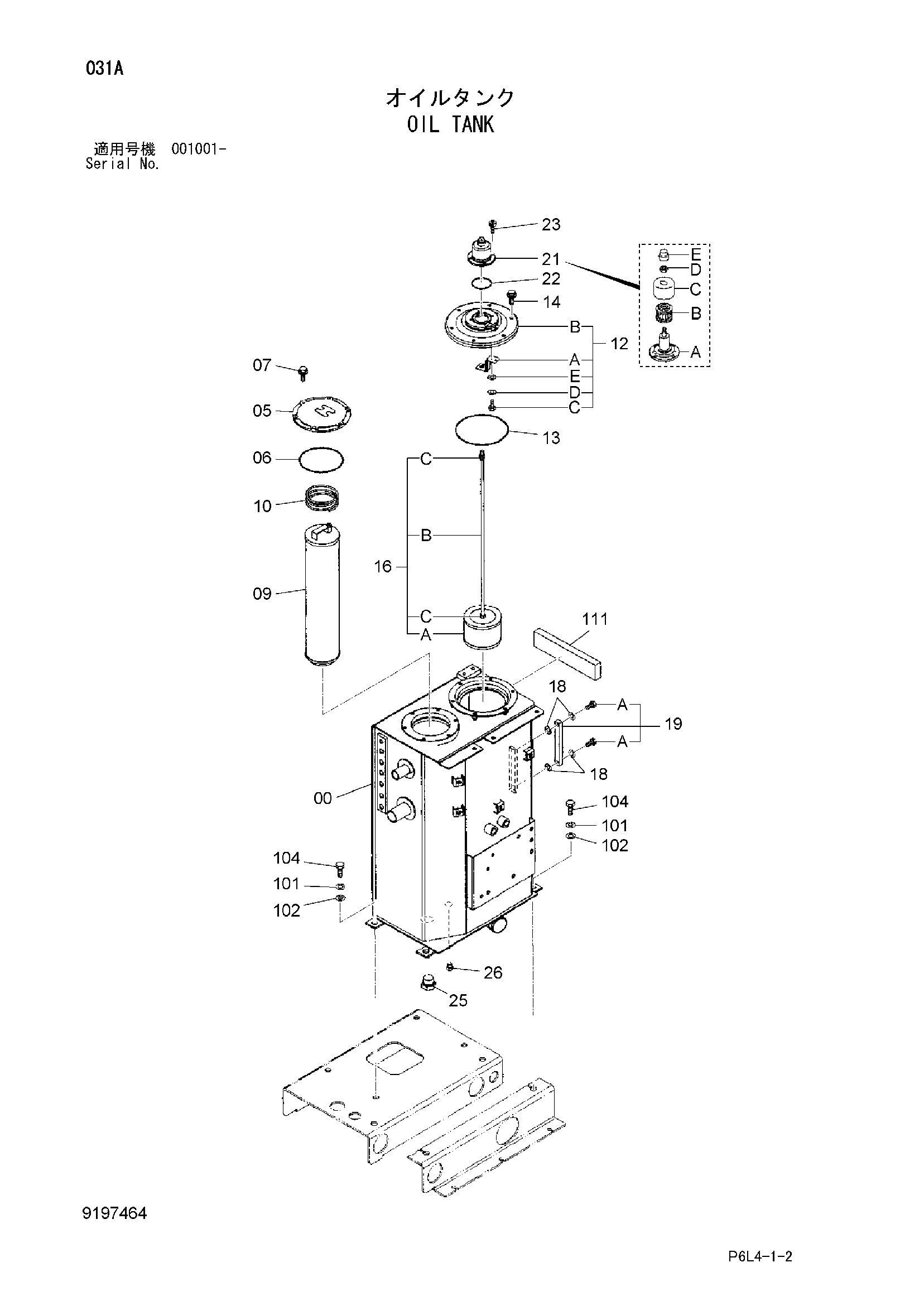

Заводская схема «Гидробак» для HITACHI HR750SM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6020308 | Гидробак | 1 |
| 05 | 4443782 | Крышка | 1 |
| 06 | 997330 | Уплотнительное кольцо | 1 |
| 07 | J021025 | Болт с шайбой | 6 |
| 07 | J271025 замена: J901025 | Болт с шайбой | 6 |
| 09 | 4443596 | Фильтрующий элемент | 1 |
| 09 | 4448602 | Фильтрующий элемент | 1 |
| 10 | 4444482 | Пружина | 1 |
| 12 | 9184556 | Крышка в сборе | 1 |
| 12A | 4408661 | Кронштейн | 1 |
| 12B | 1025093 | Крышка | 1 |
| 12C | 4350623 | Болт | 1 |
| 12D | 4225466 | Пружинная шайба | 1 |
| 12E | 4225472 | Плоская шайба | 1 |
| 13 | A810160 | Уплотнительное кольцо | 1 |
| 14 | J021025 | Болт с шайбой | 6 |
| 14 | J271025 замена: J901025 | Болт с шайбой | 6 |
| 16 | 4449376 | Всасывающий фильтр | 1 |
| 16A | 4396602 | Сетчатый фильтр | 1 |
| 16B | 4396619 | Шток | 1 |
| 16C | J950010 | Гайка | 3 |
| 18 | 449558 | Уплотнительная шайба | 4 |
| 19 | 8053499 | Указатель уровня | 1 |
| 19A | 4100967 | Болт | 2 |
| 21 | 4434017 | Сапун | 1 |
| 21A | 4437833 | Корпус | 1 |
| 21B | 4437838 | Элемент | 1 |
| 21C | 4437837 | Крышка | 1 |
| 21D | 4371825 | Гайка | 1 |
| 21E | 4437836 | Колпачок | 1 |
| 22 | A810060 | Уплотнительное кольцо | 1 |
| 23 | J770616 замена: J780616 | Болт с внутренним шестигранником | 4 |
| 23 | J780616 | Болт с внутренним шестигранником | 4 |
| 25 | A885008 | Пробка | 1 |
| 25A | 4506429 | Уплотнительное кольцо | 1 |
| 26 | A885002 | Пробка | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 101 | A590916 | Пружинная шайба | 4 |
| 102 | J222016 | Шайба | 4 |
| 104 | J921640 | Болт | 4 |
| 111 | 4463598 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR750SM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
