Каталог запчастей HITACHI
Схреддер (фине пыль специальное исполнение.) — HITACHI HR750SM

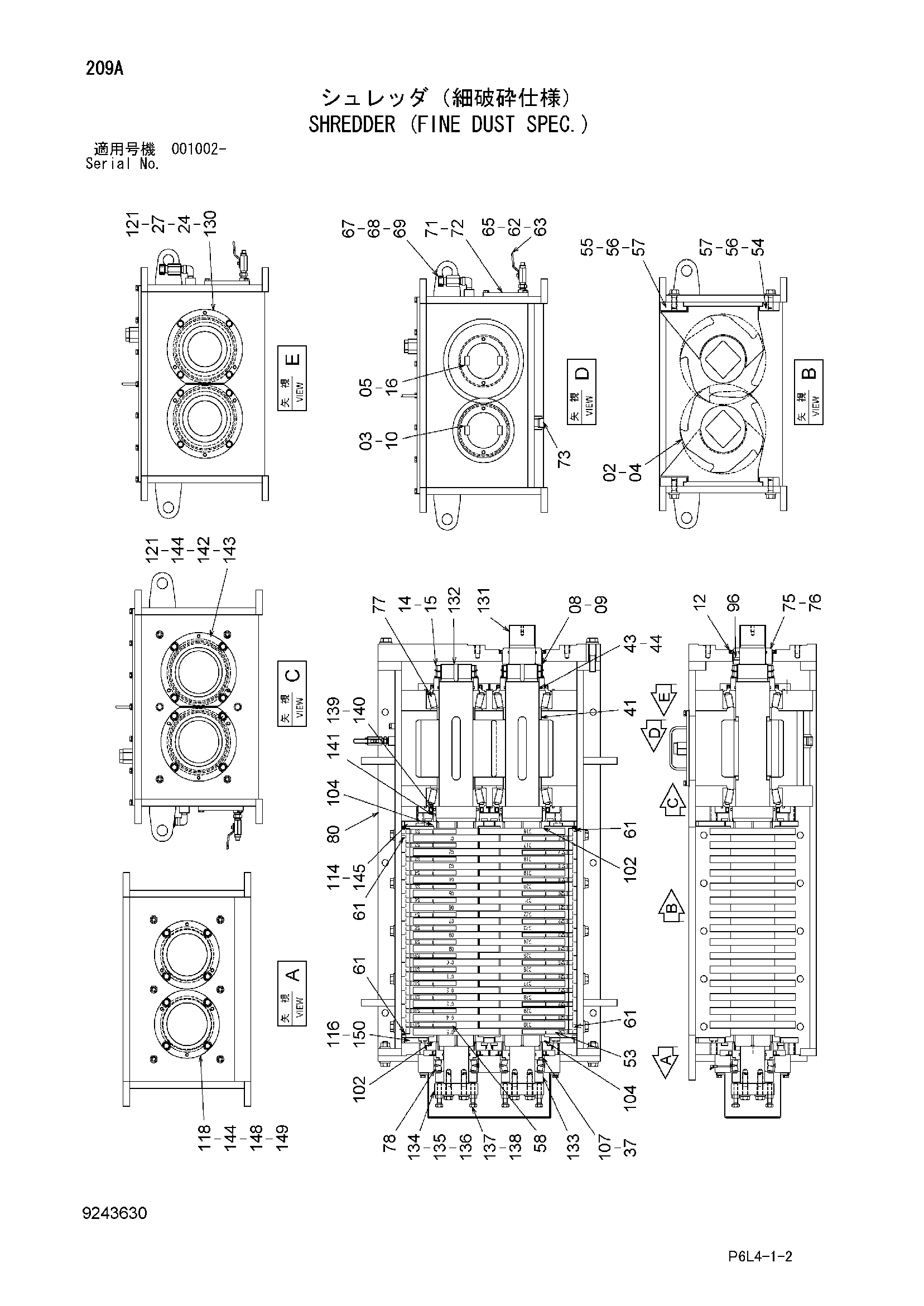

Заводская схема «Схреддер (фине пыль специальное исполнение.)» для HITACHI HR750SM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4476061 | Резец | 30 |
| 03 | 3093719 | Ведущая шестерня | 1 |
| 04 | 4476066 | Проставка | 30 |
| 05 | 3093720 | Шестерня | 1 |
| 08 | 455002 | Гайка подшипник. | 2 |
| 09 | 455011 | Шайба подшипник. | 2 |
| 10 | 94-2422 | Шпонка | 2 |
| 12 | 4600667 | Пылезащитное уплотнение | 1 |
| 14 | 455002 | Гайка подшипник. | 2 |
| 15 | 455011 | Шайба подшипник. | 2 |
| 16 | 94-2422 | Шпонка | 2 |
| 24 | 4465196 | Пылезащитное уплотнение | 2 |
| 27 | J271245 | Болт с шайбой | 8 |
| 27A | J901245 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 37 | 4140446 | Уплотнительное кольцо | 2 |
| 41 | 4473376 | Втулка | 4 |
| 43 | 4473377 | Втулка | 2 |
| 44 | 934333 | Уплотнительное кольцо | 2 |
| 53 | 4650050 | Фильтр | 2 |
| 54 | 4473350 | Держатель | 2 |
| 55 | 4473349 | Держатель | 2 |
| 56 | J922055 | Болт | 20 |
| 57 | J222020 | Шайба | 20 |
| 58 | 9763306 | Фильтр | 28 |
| 61 | 4625901 | Линер | 4 |
| 62 | 94-4028 | Кран | 1 |
| 63 | 94-1703 | Адаптер | 1 |
| 65 | 94-2024 | Пробка | 1 |
| 67 | 4379582 | Колпачок | 1 |
| 68 | 4379209 | Адаптер | 1 |
| 69 | 94-0649 | Угловой штуцер | 1 |
| 71 | 8053499 | Указатель уровня | 1 |
| 71A | 4100967 | Болт | 2 |
| 72 | 449558 | Уплотнительная шайба | 4 |
| 73 | 94-2015 | Пробка | 1 |
| 75 | 4600668 | Втулка | 1 |
| 76 | 951849 | Уплотнительное кольцо | 1 |
| 77 | 4464509 | Роликовый подшипник | 4 |
| 78 | 4464510 | Подшипник. спх.рол. | 2 |
| 80 | 5008384 | Корпус | 1 |
| 96 | 4321059 | Установочный винт | 1 |
| 102 | 4625903 | Втулка | 2 |
| 102 | 4658457 | Проставка | 2 |
| 104 | 4625902 | Втулка | 2 |
| 104 | 4658476 | Проставка | 2 |
| 107 | 4613869 | Втулка | 2 |
| 114 | J271280 | Болт с шайбой | 4 |
| 114A | J901280 | Болт | 1 |
| 114B | J222012 | Шайба | 1 |
| 116 | J271270 | Болт с шайбой | 4 |
| 116A | J901270 | Болт | 1 |
| 116B | J222012 | Шайба | 1 |
| 118 | A810195 | Уплотнительное кольцо | 2 |
| 121 | A810230 | Уплотнительное кольцо | 4 |
| 130 | 4633010 | Держатель | 2 |
| 131 | 2052338 | Вал привод | 1 |
| 132 | 2052339 | Вал | 1 |
| 133 | 4631650 | Кольцо блокировка | 2 |
| 134 | 4631773 | Пластина концевой | 2 |
| 135 | J922080 | Болт | 8 |
| 136 | J222020 | Шайба | 8 |
| 137 | 4631778 | Болт | 16 |
| 138 | J950016 | Гайка | 16 |
| 139 | 4650506 | Втулка | 2 |
| 140 | 4140449 | Уплотнительное кольцо | 2 |
| 141 | 4098360 | Установочный винт | 2 |
| 142 | 4650509 | Пылезащитное уплотнение | 2 |
| 143 | 4650512 | Держатель | 2 |
| 144 | J271230 | Болт с шайбой | 16 |
| 144A | J901230 | Болт | 1 |
| 144B | J222012 | Шайба | 1 |
| 145 | 8104057 | Пластина маск (передний) | 1 |
| 148 | 4640414 | Пылезащитное уплотнение | 2 |
| 149 | 4650511 | Держатель | 2 |
| 150 | 8104058 | Пластина маск (задний) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR750SM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
