Гидролинии хода — HITACHI HR750SM

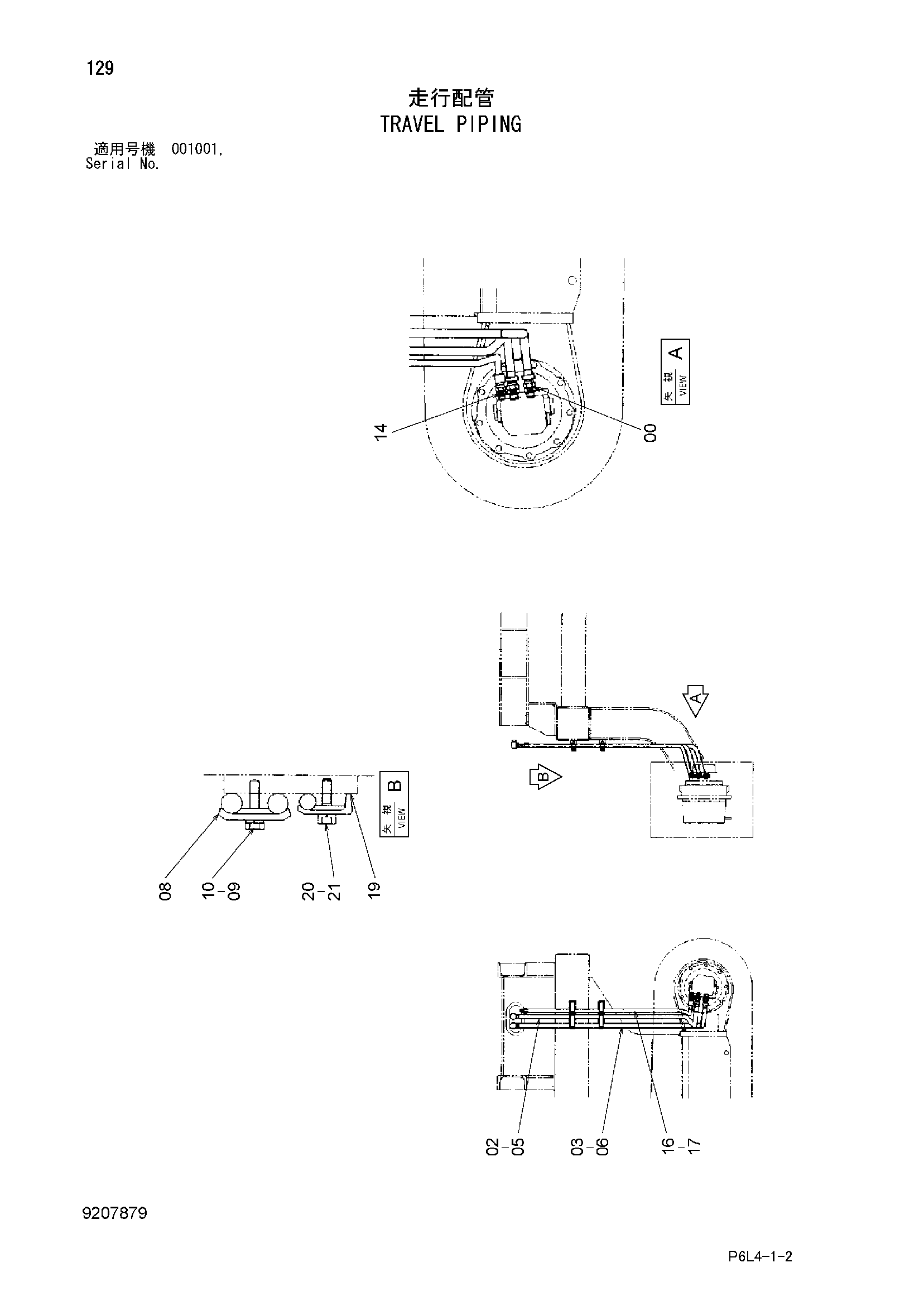

Заводская схема «Гидролинии хода» для HITACHI HR750SM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852144 | Адаптер | 4 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 8085936 | Трубка | 1 |
| 03 | 8085938 | Трубка | 1 |
| 05 | 8085937 | Трубка | 1 |
| 06 | 8085939 | Трубка | 1 |
| 08 | 4053593 | Хомут трубки | 4 |
| 09 | J901045 | Болт | 4 |
| 10 | A590910 | Пружинная шайба | 4 |
| 14 | A852133 | Адаптер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 8085940 | Трубка | 1 |
| 17 | 8085941 | Трубка | 1 |
| 19 | 4138227 | Хомут трубки | 4 |
| 20 | J901040 | Болт | 4 |
| 21 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR750SM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
