Крышка (1) — HITACHI HR750SM

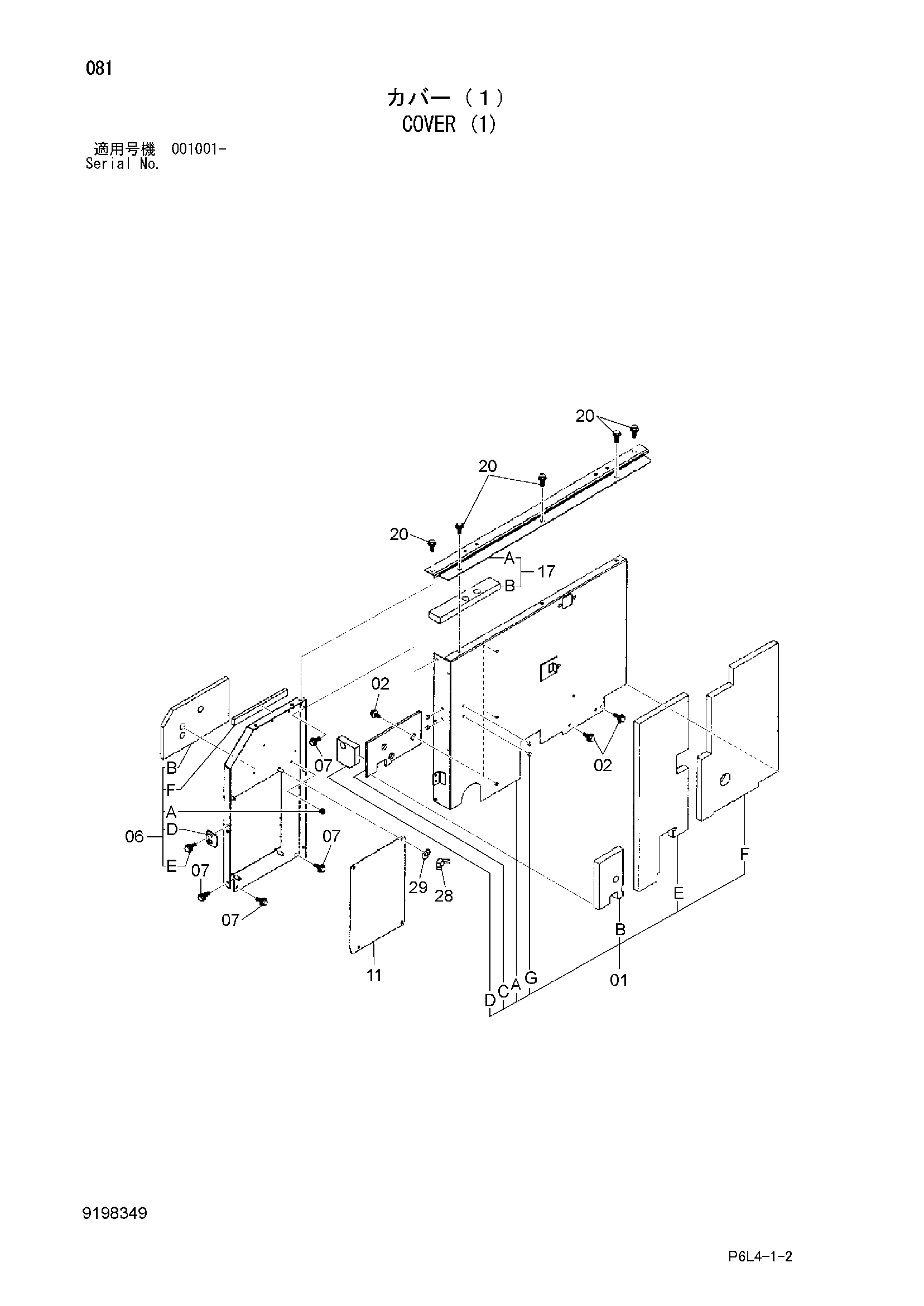

Заводская схема «Крышка (1)» для HITACHI HR750SM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9206201 | Крышка в сборе | 1 |
| 01A | 7039860 | Крышка | 1 |
| 01B | 4452136 | Резиновая прокладка | 1 |
| 01C | 4452147 | Резиновая прокладка | 1 |
| 01D | 4452132 | Резиновая прокладка | 1 |
| 01E | 3093108 | Резиновая прокладка | 1 |
| 01F | 3093110 | Резиновая прокладка | 1 |
| 01G | 4461449 | Пробка | 4 |
| 02 | J021030 | Болт с шайбой | 5 |
| 02 | J271030 замена: J901030 | Болт с шайбой | 5 |
| 06 | 9211555 | Крышка в сборе | 1 |
| 06A | 7042033 | Крышка | 1 |
| 06B | 4463747 | Резиновая прокладка | 1 |
| 06D | 4455694 | Ограничитель | 1 |
| 06E | J031025 | Болт с шайбой | 2 |
| 06E | J281025 замена: J901025 | Болт с шайбой | 2 |
| 06F | 4457963 | Резиновая прокладка | 1 |
| 07 | J021030 | Болт с шайбой | 6 |
| 07 | J271030 замена: J901030 | Болт с шайбой | 6 |
| 11 | 4470117 | Крышка | 1 |
| 17 | 9208524 | Крышка в сборе | 1 |
| 17A | 8083007 | Кронштейн | 1 |
| 17B | 4454331 | Резиновая прокладка | 1 |
| 20 | J031030 | Болт с шайбой | 5 |
| 20 | J281030 замена: J901030 | Болт с шайбой | 5 |
| 28 | M570010 | Гайка винг | 4 |
| 29 | J217083 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR750SM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
