Таймер кханге устройство — HITACHI HR750SM

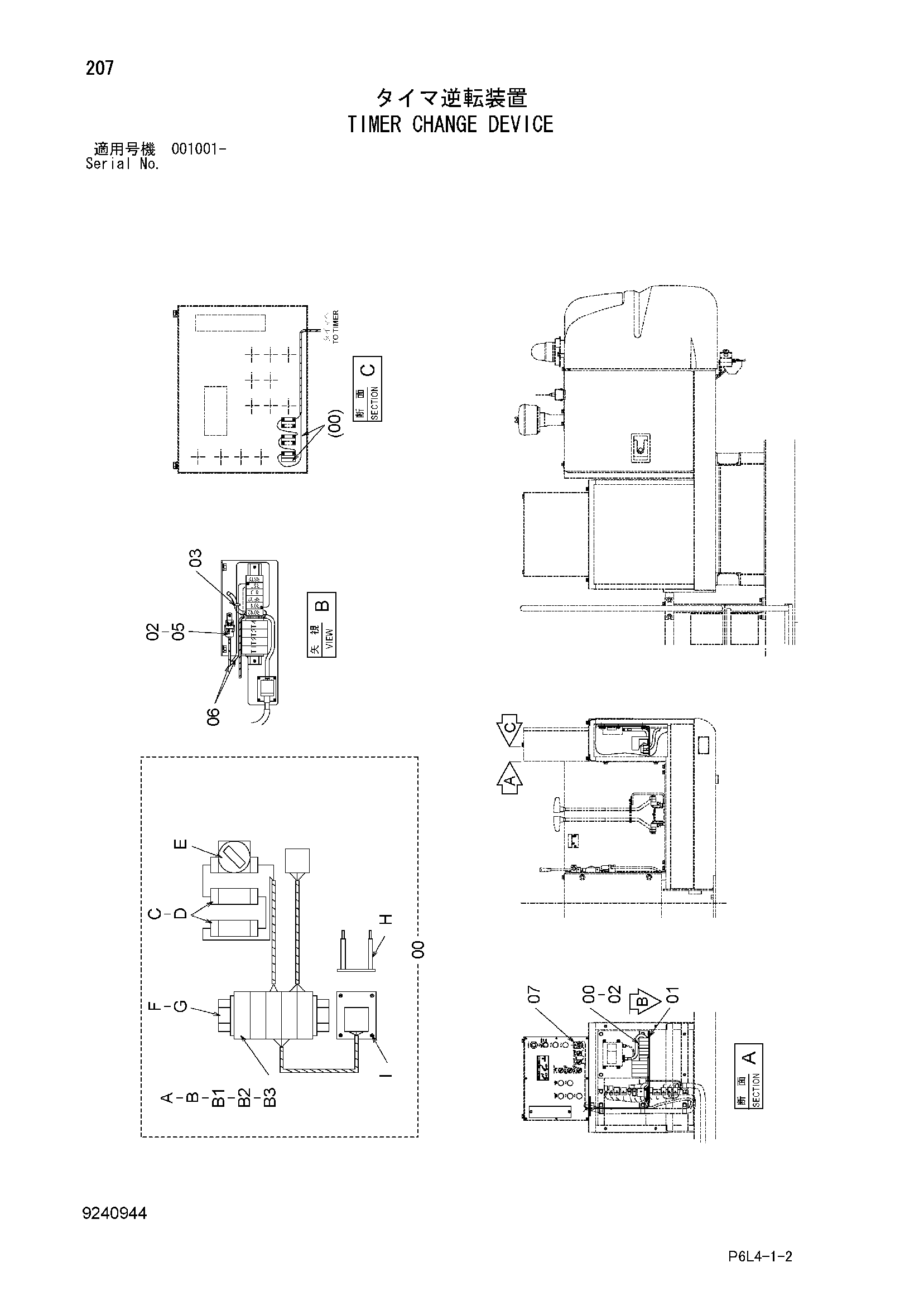

Заводская схема «Таймер кханге устройство» для HITACHI HR750SM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4618968 | Блок контроллер | 1 |
| 00A | 4650407 | Таймер | 4 |
| 00B1 | 4241852 | Реле | 6 |
| 00B2 | 4314453 | Разъём | 6 |
| 00B3 | 4219669 | Разъём (1=2 деталь) | 6 |
| 00C | 4644325 | Контактор | 2 |
| 00D | 4642437 | Блок | 2 |
| 00E | 4482197 | Выключатель | 1 |
| 00F | 4336396 | Направляющая | 1 |
| 00G | 4277639 | Ограничитель | 4 |
| 00H | 4650408 | Проставка | 4 |
| 00I | J460306 | Винт с шайбой | 4 |
| 01 | 3101782 | Кронштейн | 1 |
| 02 | J460412 | Винт с шайбой | 3 |
| 03 | 4055311 | Ленточный зажим | 10 |
| 05 | 4414207 | Реле | 1 |
| 06 | 3102889 | Жгут проводов | 1 |
| 07 | 4624733 | Информационный пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR750SM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
