Таил крышка — HITACHI HR750SM

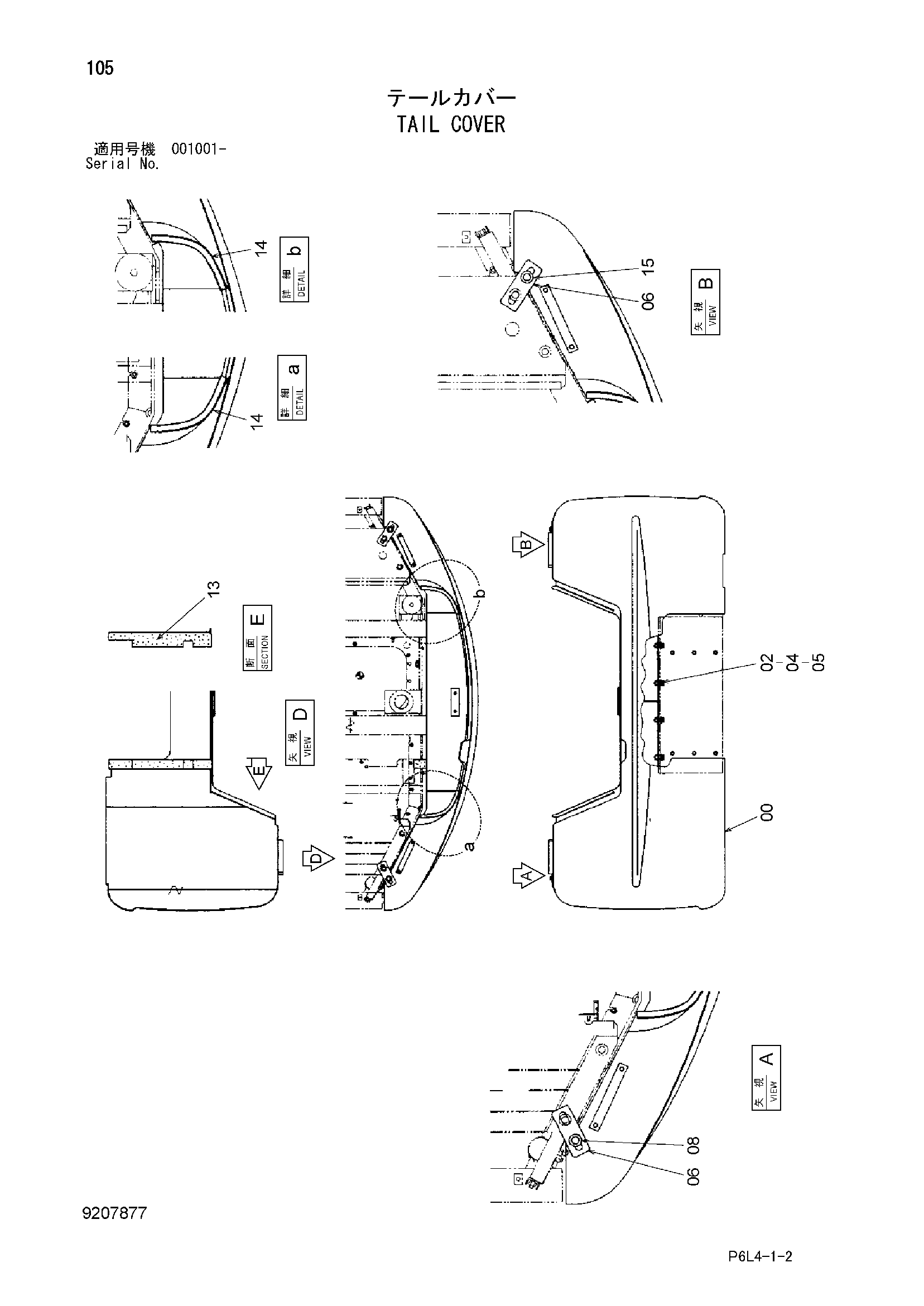

Заводская схема «Таил крышка» для HITACHI HR750SM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5008014 | Крышка | 1 |
| 02 | J901640 | Болт | 4 |
| 04 | A590916 | Пружинная шайба | 4 |
| 05 | 4087197 | Шайба | 4 |
| 06 | 4464682 | Пластина | 2 |
| 08 | J031030 | Болт с шайбой | 1 |
| 08 | J281030 замена: J901030 | Болт с шайбой | 1 |
| 13 | 4457590 | Резиновая прокладка | 1 |
| 14 | 4461744 | Резиновое уплотнение | 2 |
| 15 | J031040 | Болт с шайбой | 1 |
| 15 | J281040 замена: J901040 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR750SM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
