Гидролинии хода — HITACHI HR750SM

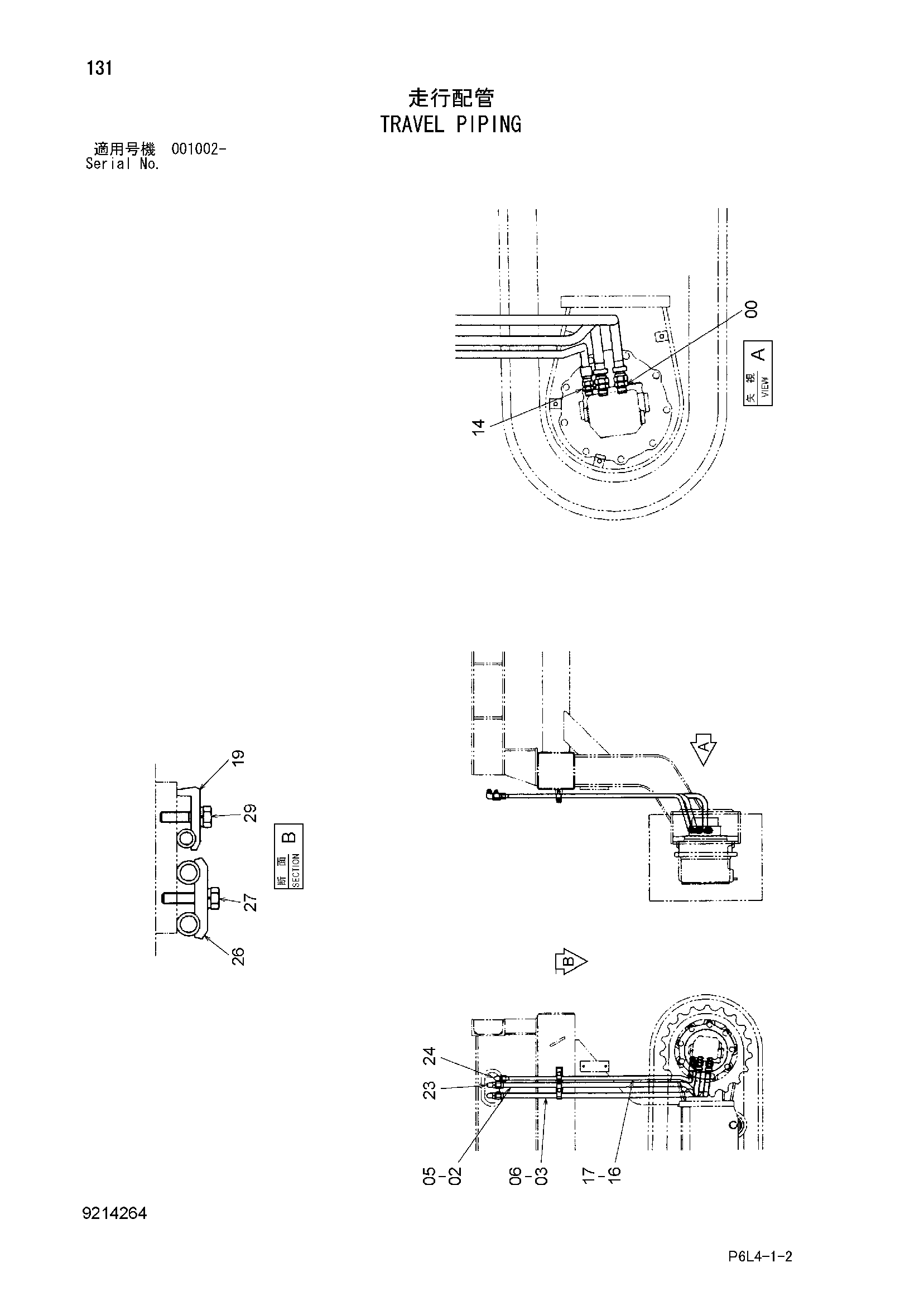

Заводская схема «Гидролинии хода» для HITACHI HR750SM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852144 | Адаптер | 4 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 8087053 | Трубка | 1 |
| 03 | 8087055 | Трубка | 1 |
| 05 | 8087054 | Трубка | 1 |
| 06 | 8087056 | Трубка | 1 |
| 14 | A852133 | Адаптер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 8087057 | Трубка | 1 |
| 17 | 8087058 | Трубка | 1 |
| 19 | 4138227 | Хомут трубки | 2 |
| 23 | A852344 | Угловой штуцер | 4 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | A852333 | Угловой штуцер | 2 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4189858 | Хомут трубки | 2 |
| 27 | J021045 | Болт с шайбой | 2 |
| 27 | J271045 замена: J901045 | Болт с шайбой | 2 |
| 29 | J021040 | Болт с шайбой | 2 |
| 29 | J271040 замена: J901040 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR750SM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
