Электрооборудование (1) — HITACHI HR750SM

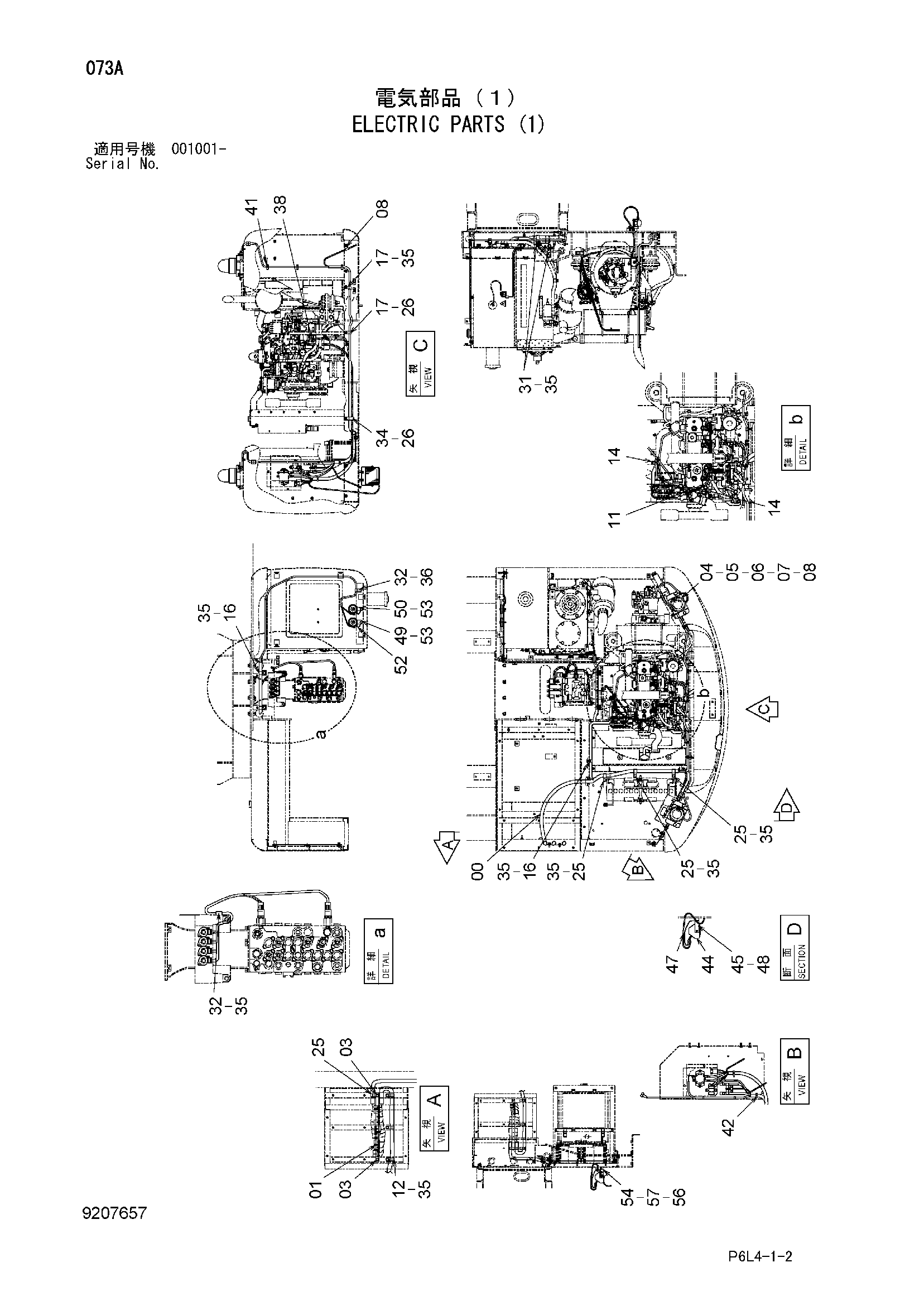

Заводская схема «Электрооборудование (1)» для HITACHI HR750SM. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	0004413	Жгут проводов	1
00A	4450175	Выключатель	2
00A1	4617182	Выключатель	1
00	0004841	Жгут проводов	1
01	3093736	Кронштейн	1
03	J011030	Болт с шайбой	2
03	J271030 замена: J901030	Болт с шайбой	2
04	4429413	Фонарь воркинг	2
04A	4650346	Крышка	1
04B	4619772	Лампа	1
05	4460496	Кронштейн	2
06	94-2816	Резиновая втулка	2
07	J011225	Болт с шайбой	4
07	J271225 замена: J901225	Болт с шайбой	4
08	4190261	Зажим	3
11	4257129	Блок	1
12	4190264	Зажим	3
14	4055311	Ленточный зажим	2
16	4190277	Зажим	3
17	4190253	Зажим	2
25	4190263	Зажим	4
26	J011025	Болт с шайбой	2
26	J271025 замена: J901025	Болт с шайбой	2
31	4190271	Зажим	2
32	4190272	Зажим	2
34	4190292	Зажим	1
35	J011020	Болт с шайбой	14
35	J271020 замена: J901020	Болт с шайбой	14
36	J011220	Болт с шайбой	1
36	J271220 замена: J901220	Болт с шайбой	1
38	4055311	Ленточный зажим	15
41	4449250	Зажим	3
42	4254600	Зажим	4
44	4274478	Фара	1
44A	4285646	Рассеиватель	1
44B	4285647	Обод	1
44C	4285648	Лампа	1
44D	4288342	Прокладка	1
44E	J900616	Болт	2
45	4447521	Кронштейн	1
47	4345263	Жгут проводов	1
48	J021020	Болт с шайбой	2
48	J271020 замена: J901020	Болт с шайбой	2
49	4439229	Звуковой сигнал	1
50	4439228	Звуковой сигнал	1
52	4254603	Жгут проводов	2
53	J020820	Болт с шайбой	2
53	J260820 замена: J900820	Болт с шайбой	2
54	4447460	Кронштейн	2
56	J450412	Винт с шайбой	4
57	J021025	Болт с шайбой	4
57	J271025 замена: J901025	Болт с шайбой	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HR750SM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
