Принадлежности трубопроводы — HITACHI HR750SM

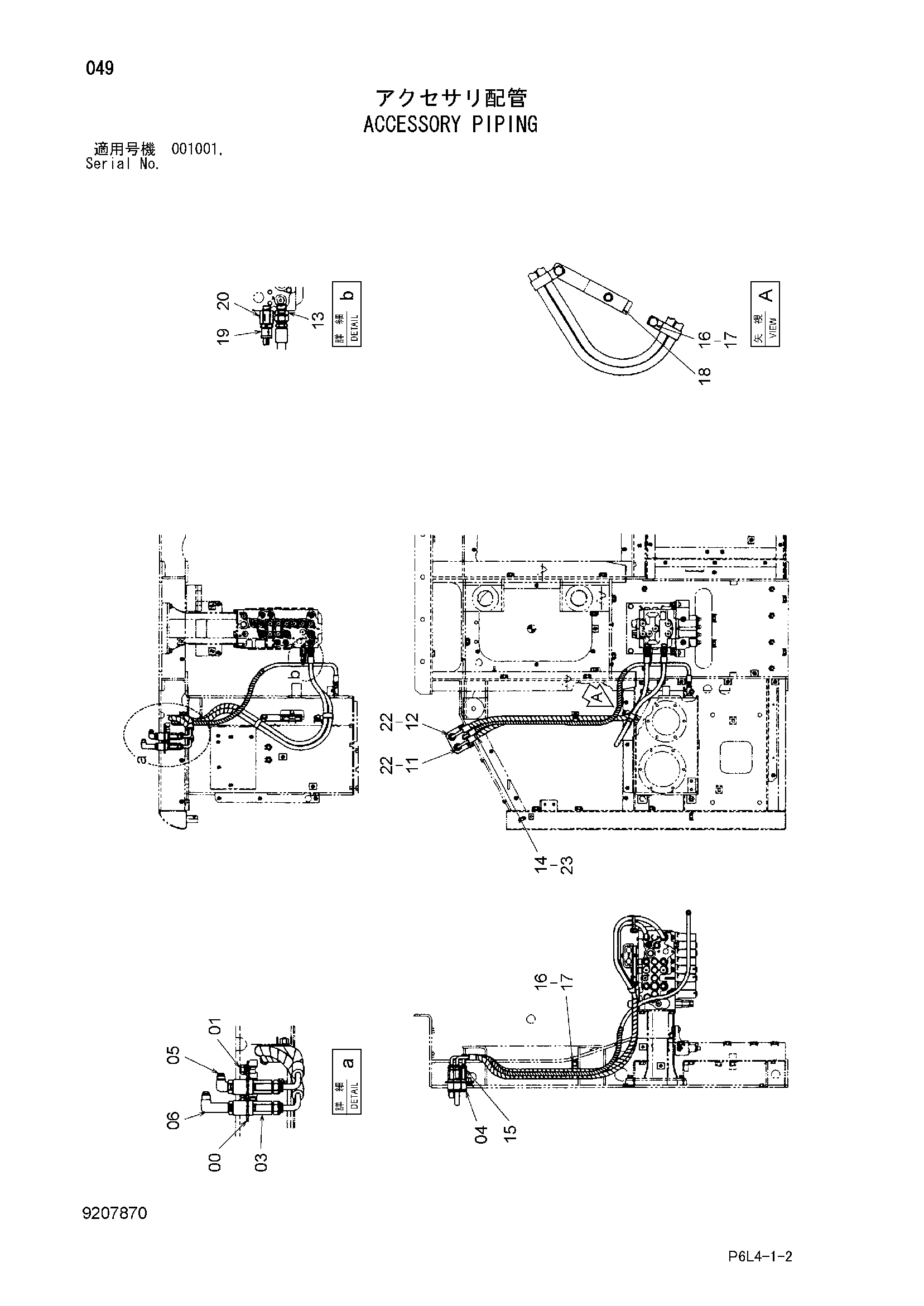

Заводская схема «Принадлежности трубопроводы» для HITACHI HR750SM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8085795 | Пластина | 1 |
| 01 | J021030 | Болт с шайбой | 2 |
| 01 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 03 | 4330941 | Адаптер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | A885003 | Пробка | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A852344 | Угловой штуцер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4217342 | Угловой штуцер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4404325 | Шланг | 1 |
| 12 | 4404325 | Шланг | 1 |
| 13 | A852144 | Адаптер | 2 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4375317 | Шланг | 1 |
| 15 | 4325979 | Адаптер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | J021025 | Болт с шайбой | 3 |
| 16 | J271025 замена: J901025 | Болт с шайбой | 3 |
| 17 | 4190266 | Зажим | 3 |
| 18 | 9757604 | Пластина | 1 |
| 19 | 4436271 | Датчик давления | 1 |
| 19A | 4365826 | Уплотнительное кольцо | 1 |
| 20 | 4356422 | Адаптер | 1 |
| 22 | 4327294 | Защитный кожух | 4 |
| 23 | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR750SM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
