Крышка двигателя (1) — HITACHI HR750SM

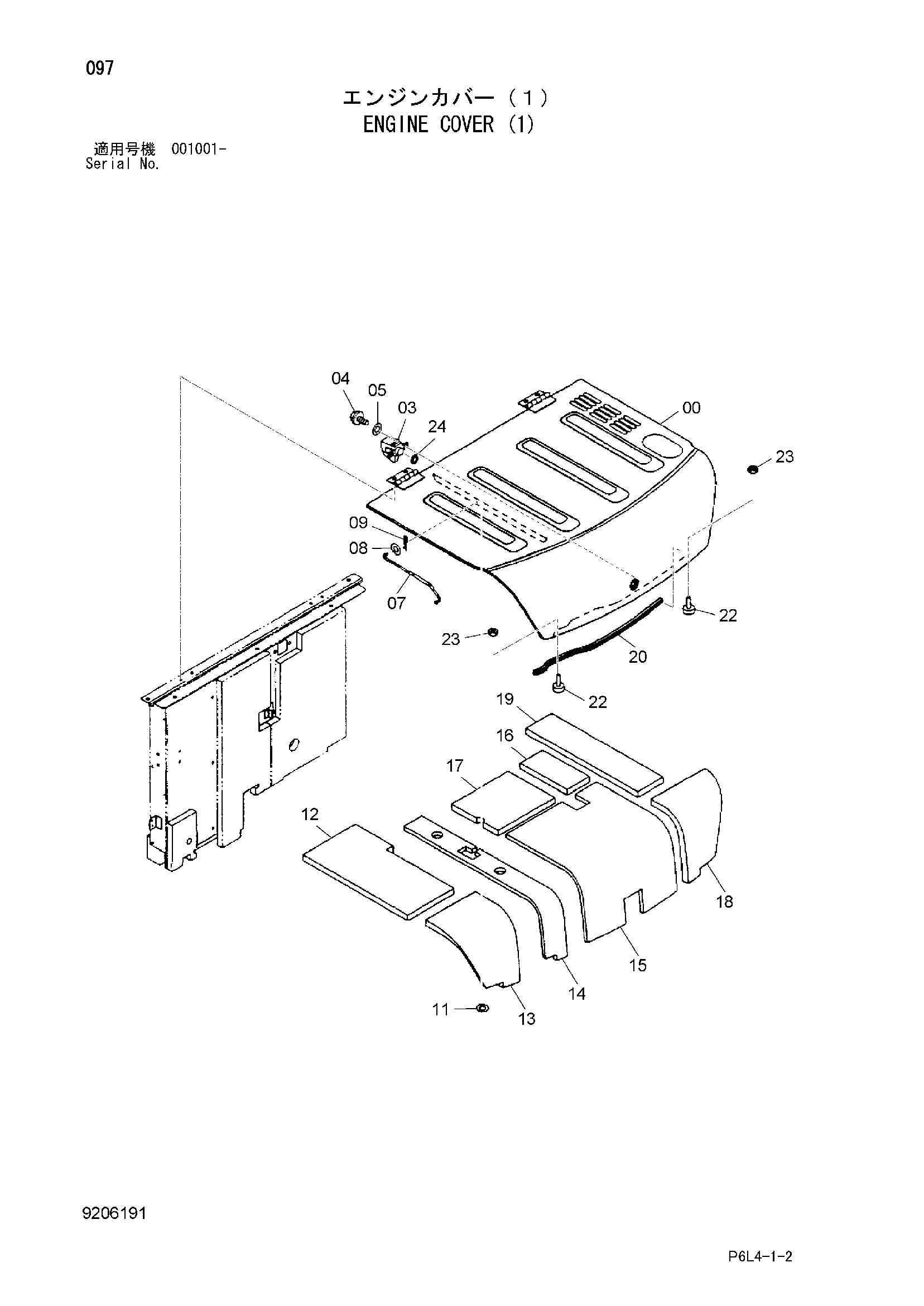

Заводская схема «Крышка двигателя (1)» для HITACHI HR750SM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007495 | Крышка двигатель | 1 |
| 03 | 4448616 | Раткх | 1 |
| 04 | J010616 | Болт с шайбой | 3 |
| 04 | J260616 замена: J900616 | Болт с шайбой | 3 |
| 05 | A590106 | Плоская шайба | 3 |
| 07 | 8083107 | Стойка | 1 |
| 08 | A590108 | Плоская шайба | 1 |
| 09 | 4022697 | Стопорный палец | 1 |
| 11 | 4454290 | Шайба | 12 |
| 12 | 4457594 | Резиновая прокладка | 1 |
| 13 | 4457596 | Резиновая прокладка | 1 |
| 14 | 3092526 | Резиновая прокладка | 1 |
| 15 | 3092524 | Резиновая прокладка | 1 |
| 16 | 4457626 | Резиновая прокладка | 1 |
| 17 | 4457623 | Резиновая прокладка | 1 |
| 18 | 4461140 | Резиновая прокладка | 1 |
| 19 | 4461143 | Резиновая прокладка | 1 |
| 20 | 4449821 | Резиновое уплотнение | 1 |
| 22 | 4288390 | Ограничитель | 2 |
| 23 | J950008 | Гайка | 2 |
| 24 | 4235210 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR750SM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
