Трубопроводы системы орошения — HITACHI HR750SM

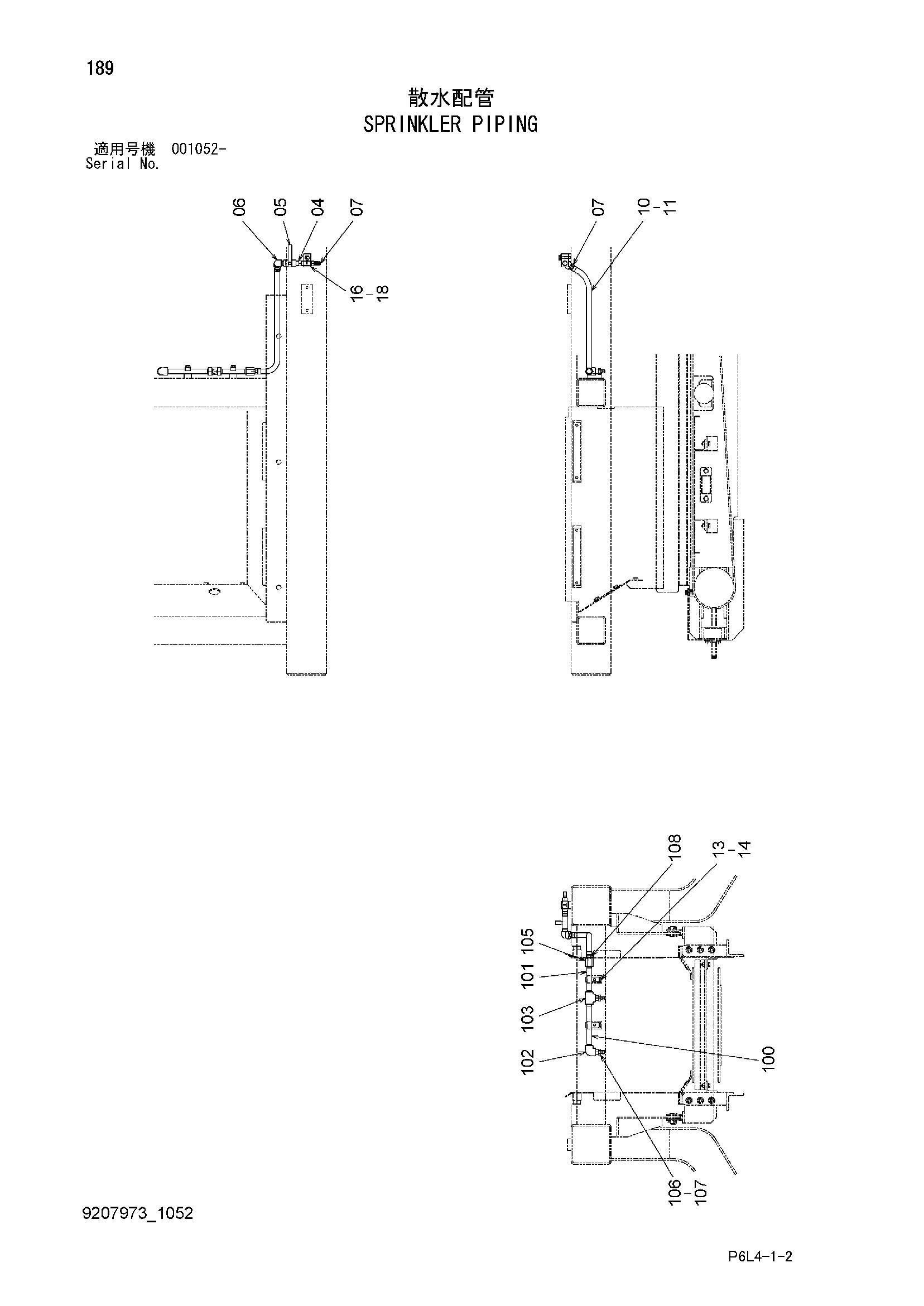

Заводская схема «Трубопроводы системы орошения» для HITACHI HR750SM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 94-1703 | Адаптер | 1 |
| 05 | 94-4028 | Кран | 1 |
| 06 | 94-0632 | Угловой штуцер | 1 |
| 07 | 4394902 | Соединение шланг | 2 |
| 10 | 4514699 | Хомут шланга | 2 |
| 11 | 4403576 | Водяной шланг | 1 |
| 13 | 4053594 | Хомут трубки | 2 |
| 14 | J271045 | Болт с шайбой | 2 |
| 14A | J901045 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | 4362726 | Блок | 1 |
| 18 | J271045 | Болт с шайбой | 1 |
| 18A | J901045 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 100 | 4465457 | Трубка | 1 |
| 101 | 4347227 | Трубка | 1 |
| 102 | 94-0617 | Угловой штуцер | 1 |
| 103 | 94-0662 | Тройник | 1 |
| 105 | 94-0677 | Разъём S | 1 |
| 106 | 94-1608 | Переходник | 2 |
| 107 | 4377528 | Форсунка | 2 |
| 108 | 4394902 | Соединение шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR750SM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
