Пол — HITACHI HR750SM

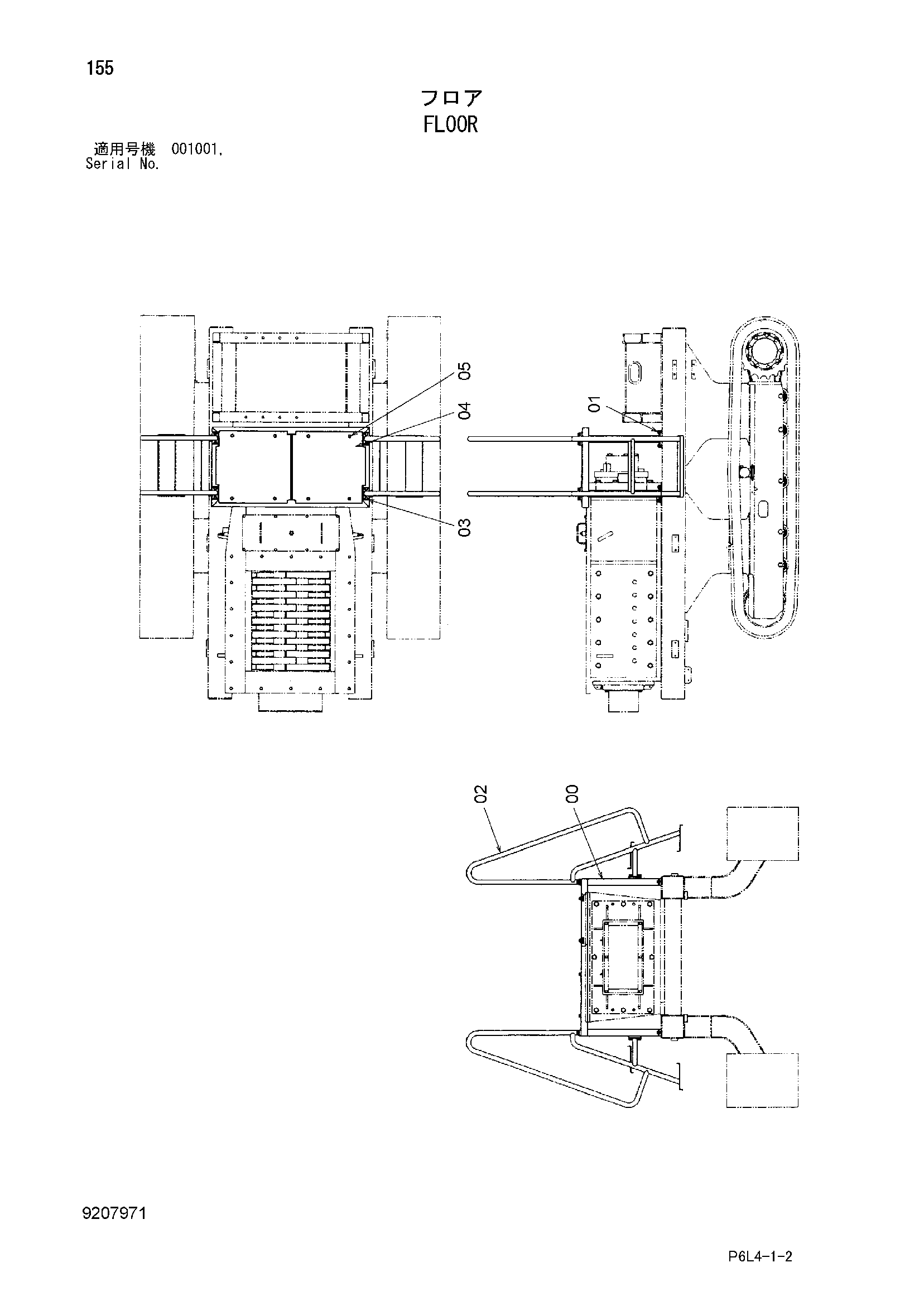

Заводская схема «Пол» для HITACHI HR750SM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6020397 | Пол | 1 |
| 01 | J021025 | Болт с шайбой | 8 |
| 01 | J271025 замена: J901025 | Болт с шайбой | 8 |
| 02 | 7041230 | Ступень | 2 |
| 03 | J021020 | Болт с шайбой | 16 |
| 03 | J271020 замена: J901020 | Болт с шайбой | 16 |
| 04 | 4463010 | Пластина | 2 |
| 05 | J021025 | Болт с шайбой | 8 |
| 05 | J271025 замена: J901025 | Болт с шайбой | 8 |
| 07 | 7041229 | Пол | 2 |
| 08 | J021025 | Болт с шайбой | 8 |
| 08 | J271025 замена: J901025 | Болт с шайбой | 8 |
| 10 | 4126436 | Канат провод | 4 |
| 11 | 94-2901 | Зажим канат | 8 |
| 12 | 4048478 | Серьга | 4 |
| 13 | 960821 | Болт проушина | 8 |
| 14 | 4396245 | Седло винта | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR750SM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
