Гидролинии хода (верхняя платформа) — HITACHI HR750SM

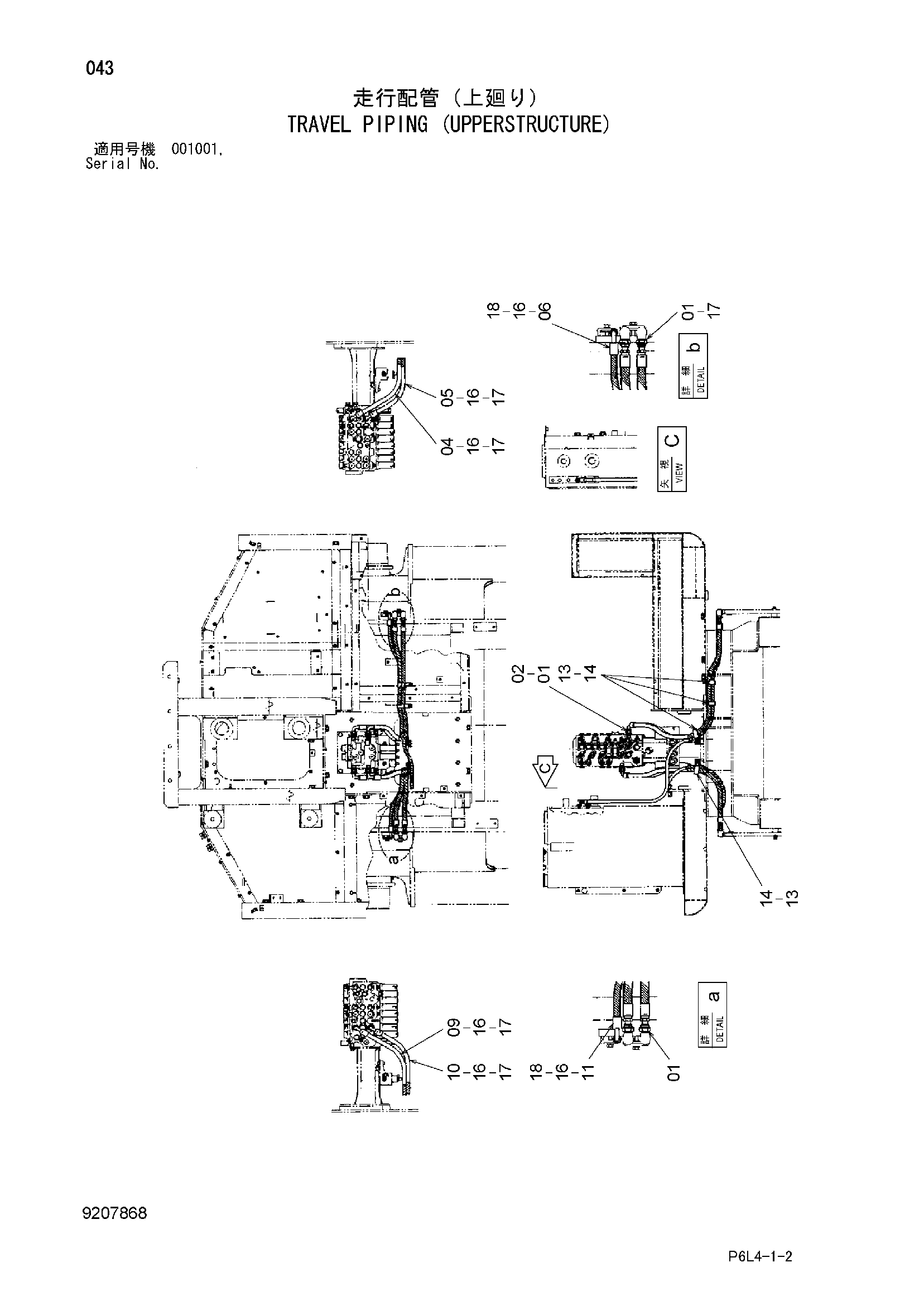

Заводская схема «Гидролинии хода (верхняя платформа)» для HITACHI HR750SM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4138938 | Уплотнительное кольцо | 8 |
| 02 | A853144 | Адаптер | 4 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4466605 | Шланг | 1 |
| 05 | 4231282 | Шланг | 1 |
| 06 | 4375888 | Шланг | 1 |
| 09 | 4213410 | Шланг | 1 |
| 10 | 4229834 | Шланг | 1 |
| 11 | 4351912 | Шланг | 1 |
| 13 | 4193816 | Зажим | 2 |
| 14 | J021025 | Болт с шайбой | 2 |
| 14 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 16 | 4055312 | Ленточный зажим | 8 |
| 17 | 4327294 | Защитный кожух | 8 |
| 18 | 4327293 | Защитный кожух | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR750SM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
