Короб управление — HITACHI HR750SM

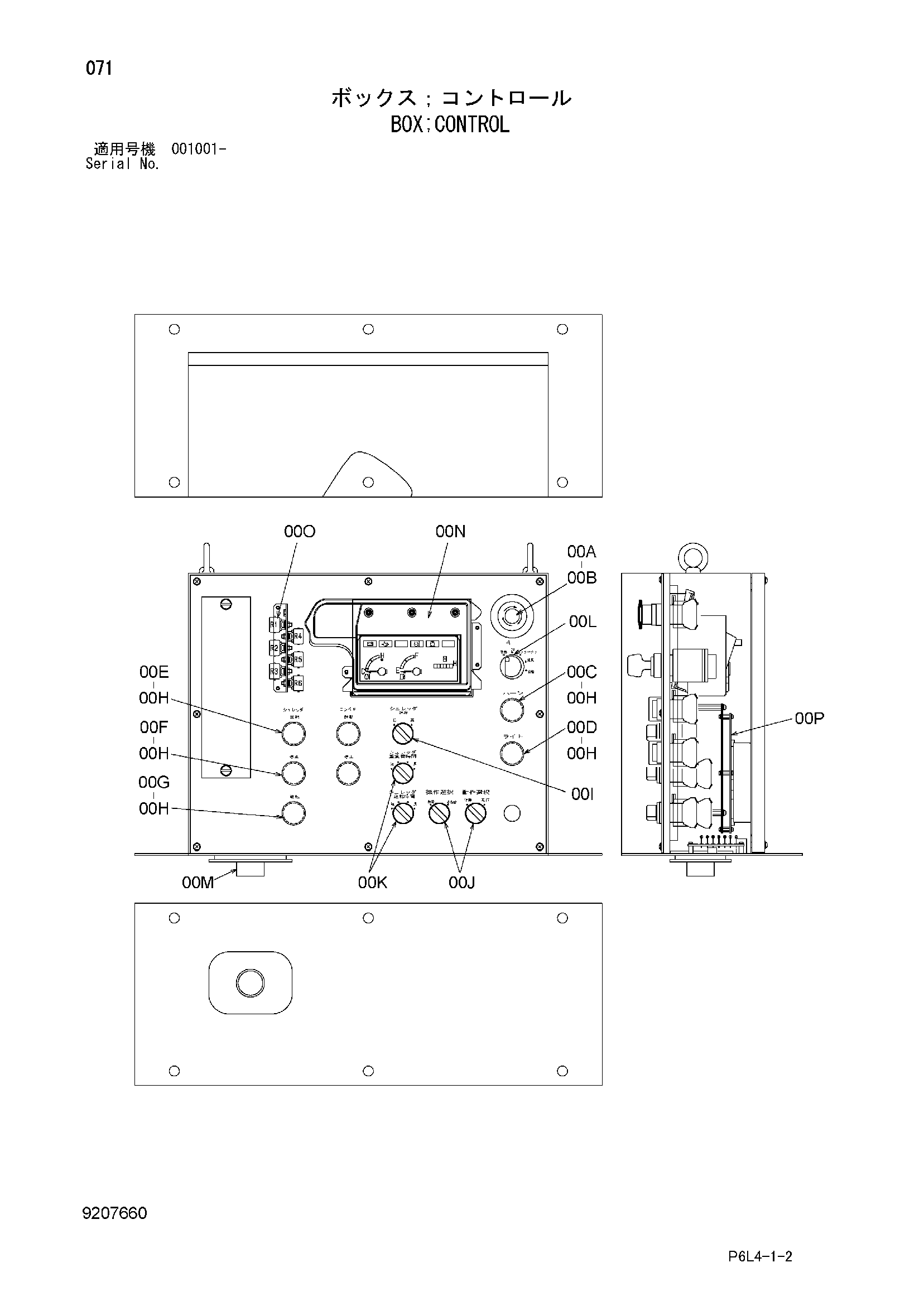

Заводская схема «Короб управление» для HITACHI HR750SM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9207660 | Короб управление | 1 |
| 00A | 4482375 | Выключатель | 1 |
| 00B | 4647049 | Информационная табличка | 1 |
| 00C | 4601231 | Выключатель пусхбут. (W) | 1 |
| 00D | 4601234 | Выключатель пусхбут. (W) | 1 |
| 00E | 4601238 | Выключатель пусхбут. (G) | 2 |
| 00F | 4601239 | Выключатель пусхбут. (B) | 2 |
| 00G | 4601240 | Выключатель пусхбут. (Y) | 1 |
| 00H | 4601241 | Крышка резиновый | 7 |
| 00I | 4482197 | Выключатель | 1 |
| 00J | 4601245 | Выключатель | 2 |
| 00K | 4643056 | Выключатель | 2 |
| 00M | 4276792 | Резиновая втулка | 1 |
| 00N | 4362304 | Монитор | 1 |
| 00O | 4414207 | Реле | 6 |
| 00P | 4463014 | Плата управление | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR750SM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
